| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD-TJ |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $218~$700/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |

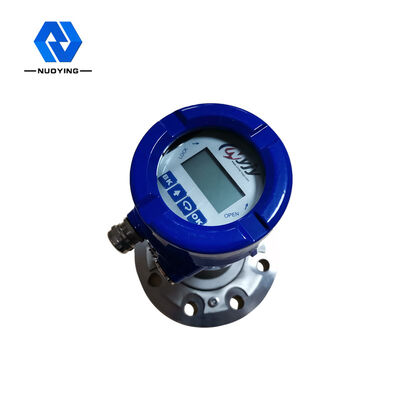

نوع العدسة 26GHz مقياس مستوى رادار مخصص للسيناريوهات الصحية 40m دقيق مقياس مستوى السائل بسعر منخفض
نيويورك-تي جيمقياس مستوى رادار 26GHzوصف المنتج
جهاز إرسال مستوى الرادار NYRD-TJ هو جهاز قياس مستوى الرادار عالي التردد 26GHz مع أقصى مسافة قياس 40 مترًا.الهوائي على مستوى الرادار ينبعث من نبض ميكروويف ضيق للغاية. ينتقل النبض عبر الفضاء بسرعة الضوء ويصل إلى سطح الوسط الذي يتم قياسه.جزء من طاقته ينعكس ويتم استقباله من قبل نفس الهوائي.
الفاصل الزمني بين النبضات المنبعثة والمستلمة متناسب مع المسافة من الهوائي إلى سطح الوسط المقاس.بسبب سرعة الانتشار العالية للغاية للموجات الكهرومغناطيسية، فترة الزمني بين النبضات المرسلة والمستلمة صغيرة جدا (مستوى النانوسانية) وصعب تحديدها.مستوى رادار 26G HF جهاز إرسال يستخدم تكنولوجيا حل الارتباط الخاصة لتحديد بدقة الفترة الزمنية بين النبضات المرسلة والمستلمة، والتي تحسب بعد ذلك المسافة من الهوائي إلى سطح الوسط المقاس.

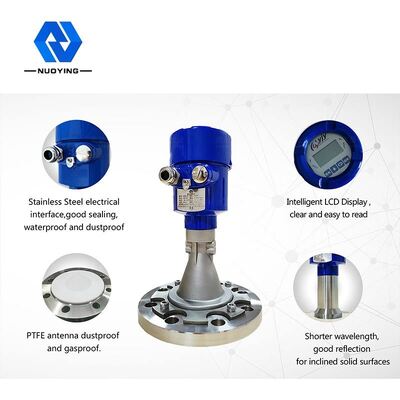

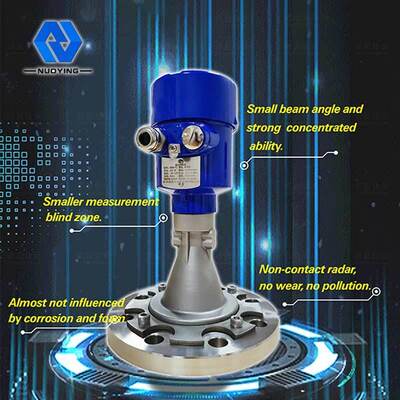

خصائص تصميم مقياس مستوى الرادار NYRD-TJ 26GHz
1المصنوع من مواد مستقرة للغاية
2اعتمد قياسات متقدمة بدون اتصال
3قياس مستوى الوسائط السائلة والصلبة
4يمكنه قياس جميع الوسائط ذات الثابت الديالكتروني> 1.8.
5المدى القصوى للقياس هو 40 متر
المعايير التقنية لمقياس مستوى رادار NYRD-TJ 26GHz
| نموذج المنتج | نيويورك-تي جي |
| تطبيق نموذجي | سهلة التبلور ، تكثيف الندى ، سامة ، تآكل قوي ، غبار قوي ، الصف الصحي ، الخ |
| التكرار | 26 غيغاهرتز |
| الدقة | ± 3 ملم |
| النطاق | 40 متر |

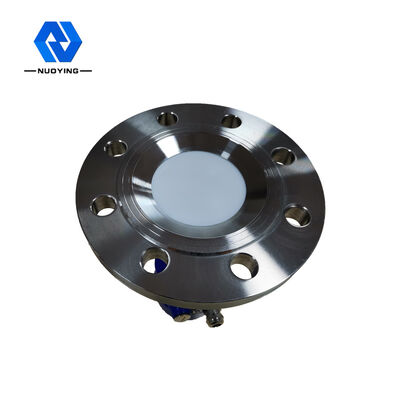

| مواد الهوائيات | 304L + PTFE ، 316L + PTFE (اختياري) |
| نوع الهوائي | هوائي العدسة |
| أخذ عينات الصدى | 100 مرة/ثانية |
| درجة حرارة العملية | -40~+120°C، -40~+260°C |
| ضغط العملية | -0.1~2.0MPa |
| اتصال العملية | الشريط، العصا (اختياري) |
| واجهة كهربائية | M20 × 1. 5, 1⁄2 " NPT |
| مخرج الإشارة | 420mA/HART (اثنان/أربعة) /RS485/Modbus... |
| إمدادات الطاقة | 24VDC (خطين، أربعة خطوط) |
| الدرجة المقاومة للانفجار | إكسيا II CT6، إكسدي II CT6 |
| فئة الحماية | IP67 |
ملاحظة: يمكن تخصيص المنتجات وفقا لمتطلبات المستخدمين المحددة.

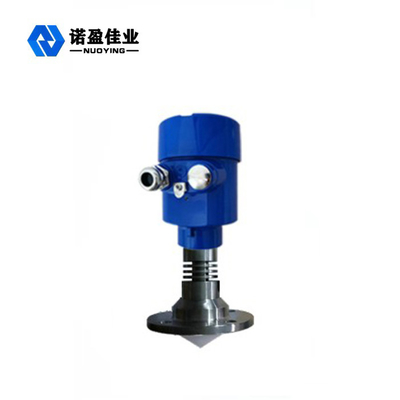

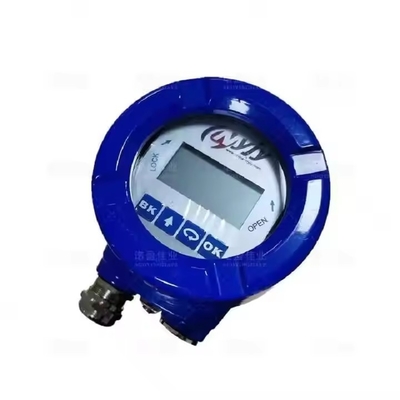

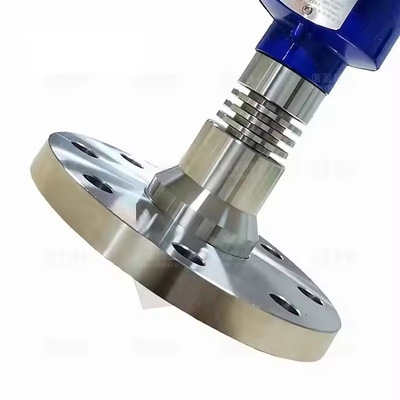

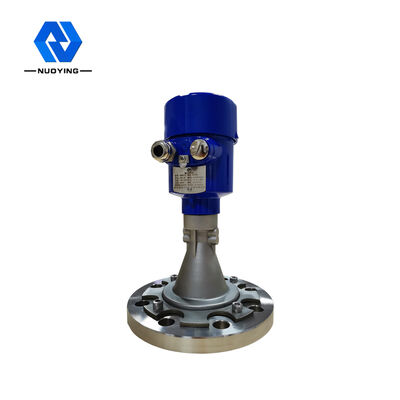

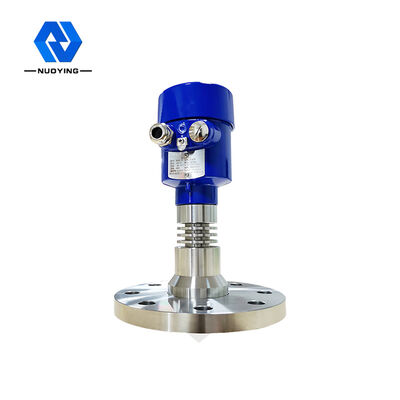

مقياس مستوى رادار NYRD-TJ 26GHz مرتبط الصور
