| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD701 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $229~$259/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
بيع مباشر من المصنع NYRD701 1.8GHz دقة عالية موجة موجهة رادار مستوى مقياس جهاز إرسال مع 4-20mA الخروج
NYRD701 1.8GHzموجة موجهةجهاز إرسال مستوى الرادارمبدأ العمل
نبضات الميكروويف عالية التردد التي ينبعث منها رادار موجة التوجيه تسافر على طول مجموعة الكشف (كابل فولاذي أو قضيب فولاذي).التغيرات في الثابتة الكهربائية، مما يسبب انعكاساً، ويعكس جزء من طاقة النبض مرة أخرى.الفترة الزمنية بين النبض المنبعث والنبض المنعكس متناسبة بشكل مباشر مع المسافة بين الوسط المقاس.
مدخل:
رادار الموجات الموجهة هو أداة قياس تستند إلى مبدأ السفر عبر الزمنويمكن تحويل وقت العمل إلى إشارة مستوى من خلال المكونات الإلكترونيةيُرسل المسبار نبضات عالية التردد وتنتشر على طول الكابل أو المسبار عندما تصل النبضات إلى سطح المادةيتم انعكاسها واستقبالها من قبل جهاز الاستقبال في الجهاز، وتتحول إشارة المسافة إلى إشارة المستوى.
يتم نقل إشارة النبض المنعكسة إلى الدائرة الإلكترونية للجهاز على طول الكابل أو المسبار.المعالج الصغير يعالج الإشارة ويعرف الصدى الناتج عن نبض الميكروويف على سطح المادةيتم إكمال تحديد إشارة الصدى الصحيحة بواسطة برنامج النبض. المسافة D من سطح المادة متناسبة مع المسافة الزمنية T للنبض:D=C×T/2 (حيث C هو سرعة الضوء)بما أن المسافة E من الخزان الفارغ معروفة، فإن المستوى هو: L=E-D
الناتج:
من خلال إدخال ارتفاع الخزان الفارغ E ((= الصفر) ، ارتفاع الخزان الكامل F ((= النطاق الكامل) وبعض معايير التطبيق ، ستقوم معايير التطبيق بتكييف العداد تلقائيًا مع بيئة القياس ،تتوافق مع 4-20mA الخروج.
NYRD701 1.8GHzموجة موجهةجهاز إرسال مستوى الرادارخصائص التصميم
جهاز إرسال مستوى رادار الموجة الموجهة يتبنى تقنية معالجة الموجات الدقيقة المتقدمة وتقنية معالجة الصدى الفريدة من نوعهاقياس الاتصال لديه دقة عالية وقياس أكثر دقةفي نفس الوقت، موجة موجهة رادار مكافحة الالتصاق، لا تتأثر درجة حرارة المتوسط، الالتصاق والبيئة الخارجية الأخرى.
سلسلة 70X موجهة موجة رادار مستوى جهاز إرسال مناسبة لمختلف ظروف العمل المعقدة والتطبيقات، مثل درجة حرارة عالية، وضغط مرتفع، والثابت الكهربائي الصغيرة، الخ.
وضع العمل النبض ، طاقة انبعاثات منخفضة ، يمكن تثبيتها في مجموعة متنوعة من الحاويات المعدنية وغير المعدنية ، دون أي ضرر لجسم الإنسان والبيئة.
NYRD701 1.8GHzموجة موجهةمجالات تطبيق جهاز إرسال مستوى الرادار
1محطات توليد الكهرباء: مخازن، مضخات الصوامع، أوعية البخار، تخزين الرماد، خزانات النفط، الخ.
2حقل النفط: خزانات تخزين النفط الخام، خزانات تخزين النفط المكرر، خزانات التركيب، خزانات مياه الصرف الصحي، خزانات الطين الحفر، الخ.
3المواد الكيميائية: برج تقطير النفط الخام، صوامع المواد الخام، صوامع متوسطة، خزان التفاعل، خزان الأمونيا، خزان تخزين الأسفلت، الخ.
4المعادن: صوامع المواد الخام، صوامع المواد المساعدة، خزانات عازلة الخلايا الكهربائية، الخ.
5الموارد المائية: القنوات والخزانات، ري الأراضي الزراعية، مراقبة مستوى مياه الأنهار، التحذير من الفيضانات المفاجئة، الفيضانات الحضرية، إلخ.
6المواد الغذائية: مصنع عصير، مصنع حليب، خزان تخزين مصنع جعة، الخ
7الصيدلة: خزانات تخزين الصيدلة الصينية، منفصلات، خزانات التخمير، الخ.
8معالجة المياه: الخزانات، الحفر، خزانات معالجة المياه، خزانات الرواسب، الآبار العميقة، شبكات مياه الشرب، إلخ.
9الورق: برج تخزين، صالة تخزين المواد الكيميائية، الخ
10غيرها: المحاجر وحماية البيئة وبناء السفن وغيرها من الصناعات.
NYRD701 1.8GHzموجة موجهةجهاز إرسال مستوى الرادارالمعلمات التقنية
| نموذج المنتج | NYRD701 |
| تطبيق نموذجي |
السوائل والمساحيق والجسيمات الصلبة |
| مواد الهوائيات | 304 |
| نوع الهوائي | هوائي كابل ناعم |
| نطاق القياس | 30 متر |
| دقة القياس | ± 1 ملم |
| إمدادات الطاقة | 24VDC (سلكان، أربعة أسلاك)) |
| درجة حرارة متوسطة | -40~+130°C، -40~+250°C |
| اتصال العملية | الخيوط والشظايا (اختياري) |
| ضغط العملية | -0.1~4.0MPa |
| فئة الحماية | IP67 |
| الدرجة المقاومة للانفجار | الخروج الثاني CT6 (اختياري) |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| واجهة كهربائية | M20*1.5، 1⁄2 ′′NPT |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

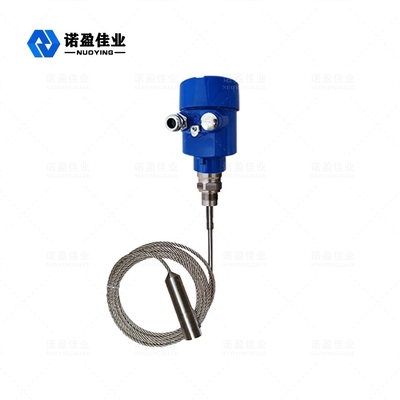

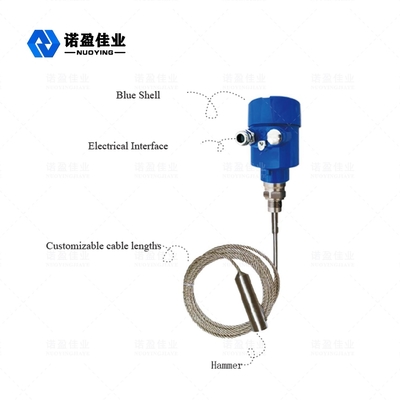

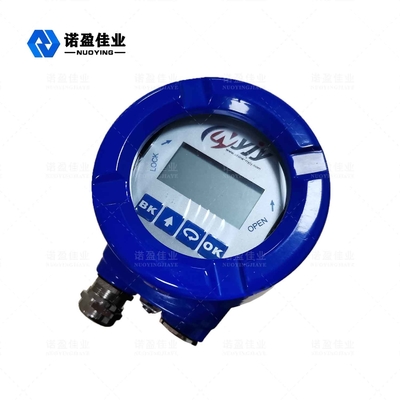

NYRD701 1.8GHzموجة موجهة جهاز إرسال مستوى الرادار صور ذات صلة
