| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD701 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $239~$259/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |

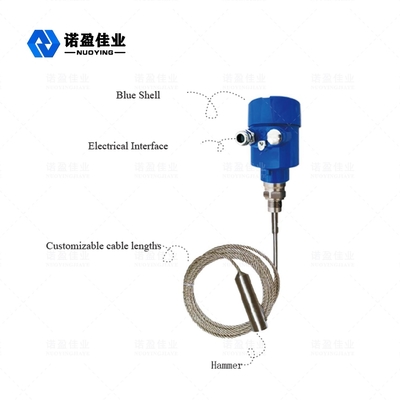

جهاز إرسال مستوى رادار الموجة الموجهة بتردد 1.8 جيجاهرتز مع هوائي كابل ودقة ± 1 مم، مصنع مستشعر مستوى الرادار
موجة موجهةموجة موجهة جهاز إرسال مستوى الرادار مبدأ العمل
المدخلات:
رادار الموجة الموجهة هو أداة قياس تعتمد على مبدأ السفر الزمني. تعمل موجة الرادار بسرعة الضوء، ويمكن تحويل وقت التشغيل إلى إشارة مستوى من خلال المكونات الإلكترونية. يرسل المسبار نبضات عالية التردد وتنتشر على طول الكابل أو مسبار القضيب. عندما تلتقي النبضات بسطح المادة، تنعكس مرة أخرى ويتم استقبالها بواسطة المستقبل في الجهاز، ويتم تحويل إشارة المسافة إلى إشارة المستوى.
يتم نقل إشارة النبضة المنعكسة إلى الدائرة الإلكترونية للجهاز على طول الكابل أو مسبار القضيب. تعالج المعالجات الدقيقة الإشارة وتتعرف على الصدى الناتج عن نبضة الميكروويف على سطح المادة. يتم إكمال تحديد إشارة الصدى الصحيحة بواسطة برنامج النبضات. المسافة D من سطح المادة تتناسب مع وقت السفر T للنبضة: D=C×T/2 (حيث C هي سرعة الضوء). نظرًا لأن المسافة E للخزان الفارغ معروفة، فإن المستوى هو: L=E-D
المخرجات:
عن طريق إدخال ارتفاع الخزان الفارغ E (= صفر)، وارتفاع الخزان الممتلئ F (= النطاق الكامل) وبعض معلمات التطبيق، ستتكيف معلمات التطبيق تلقائيًا مع بيئة القياس، المقابلة لمخرج 4-20mA.
موجة موجهةموجة موجهة مجالات تطبيق جهاز إرسال مستوى رادار الموجة الموجهة
1. محطات الطاقة: الخزانات، مضخات الصوامع، أوعية البخار، تخزين الرماد، خزانات النفط، إلخ.
2. حقول النفط: خزانات تخزين النفط الخام، خزانات تخزين النفط المكرر، خزانات الترسيب، خزانات مياه الصرف الصحي، خزانات طين الحفر، إلخ.
3. الكيماويات: برج تقطير النفط الخام، صومعة المواد الخام، الصومعة الوسيطة، خزان التفاعل، خزان الأمونيا، خزان تخزين الأسفلت، إلخ.
4. المعادن: صوامع المواد الخام، صوامع المواد المساعدة، خزانات موازنة الخلايا الكهروضوئية، إلخ.
5. موارد المياه: القنوات، الخزانات، ري الأراضي الزراعية، مراقبة مستوى مياه الأنهار، التحذير من الفيضانات المفاجئة، فيضانات المدن، إلخ.
6. الأغذية: مصنع العصائر، مصنع الألبان، خزان تخزين مصنع الجعة، إلخ.
7. الأدوية: خزانات تخزين الأدوية الصينية، الفواصل، خزانات التخمير، إلخ.
8. معالجة المياه: الخزانات، خزانات الصرف الصحي، خزانات معالجة المياه، خزانات الترسيب، الآبار العميقة، شبكات مياه الشرب، إلخ.
9. الورق: برج التخزين، صومعة تخزين المواد الكيميائية، إلخ.
10. أخرى: المحاجر، حماية البيئة، بناء السفن والصناعات الأخرى.
موجة موجهةصور ذات صلة بجهاز إرسال مستوى رادار الموجة الموجهةجهاز إرسال مستوى الرادار المعلمات الفنية
| نموذج المنتج | NYRD701 |
| تطبيق نموذجي |
سوائل، مساحيق، جزيئات صلبة |
| مادة الهوائي | 304 |
| نوع الهوائي | هوائي كابل مرن |
| نطاق القياس | 30 مترًا |
| دقة القياس | ± 1 مم |
| مزود الطاقة | 24 فولت تيار مستمر (ثنائي الأسلاك، رباعي الأسلاك)درجة حرارة الوسط |
| -40 ~ +130 درجة مئوية، -40 ~ +250 درجة مئوية | اتصال العملية |
| ملولب، شفة (اختياري) | ضغط العملية |
| -0.1 ~ 4.0 ميجا باسكال | فئة الحماية |
| IP67 | درجة مقاومة الانفجار |
| Exia II CT6 (اختياري) | إشارة الخرج |
| 4...20mA/HART/RS485/Modbus... | الواجهة الكهربائية |
| M20*1.5، ½ بوصة NPT | ملاحظة: يمكن تخصيص المنتجات وفقًا للمتطلبات المحددة للمستخدمين. |
1.8 جيجاهرتز

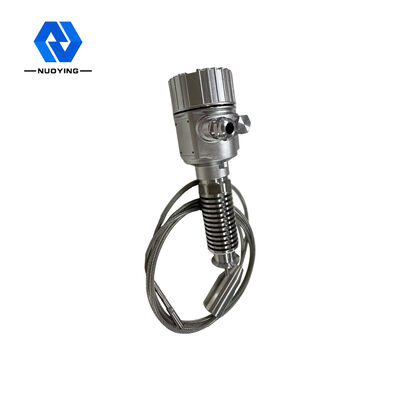

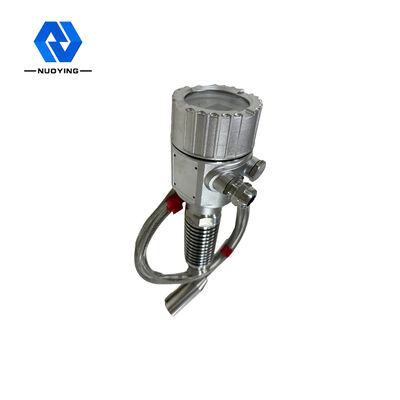

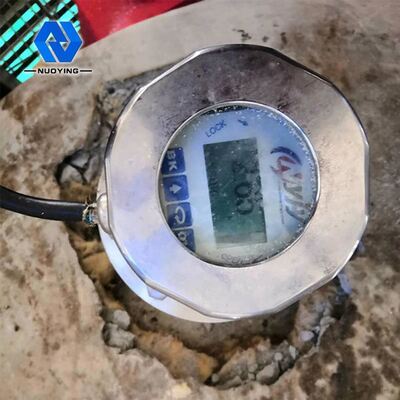

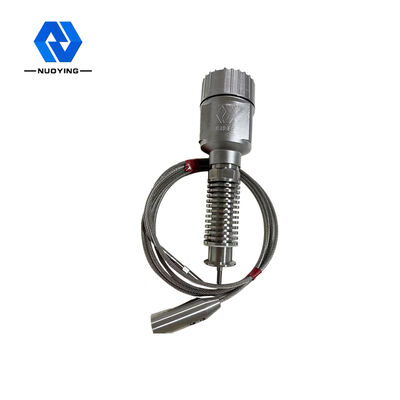

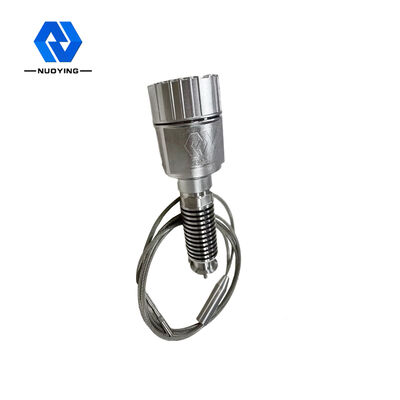

موجة موجهةصور ذات صلة بجهاز إرسال مستوى رادار الموجة الموجهة
فيديو
فيديو
فيديو
فيديو
فيديو
