| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD705 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $249~$489/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
مصنع أجهزة استشعار درجة الحرارة العالية NYRD702 نوع العصا موجهة موجة رادار مستوى جهاز إرسال للسوائل مع خروج RS485
NYRD702 نوع العصا الموجة الموجهة رادار مستوى جهاز الإرسال مبدأ العمل
مدخل:
رادار الموجات الموجهة هو أداة قياس تستند إلى مبدأ السفر عبر الزمنويمكن تحويل وقت العمل إلى إشارة مستوى من خلال المكونات الإلكترونيةيُرسل المسبار نبضات عالية التردد وتنتشر على طول الكابل أو المسبار عندما تصل النبضات إلى سطح المادةيتم انعكاسها واستقبالها من قبل جهاز الاستقبال في الجهاز، وتتحول إشارة المسافة إلى إشارة المستوى.
يتم نقل إشارة النبض المنعكسة إلى الدائرة الإلكترونية للجهاز على طول الكابل أو المسبار.المعالج الصغير يعالج الإشارة ويعرف الصدى الناتج عن نبض الميكروويف على سطح المادةيتم إكمال تحديد إشارة الصدى الصحيحة بواسطة برنامج النبض. المسافة D من سطح المادة متناسبة مع المسار الزمني T للنبض:D=C×T/2 (حيث C هو سرعة الضوء)بما أن المسافة E من الخزان الفارغ معروفة، فإن المستوى هو: L=E-D
الناتج:
من خلال إدخال ارتفاع الخزان الفارغ E ((= الصفر) ، ارتفاع الخزان الكامل F ((= النطاق الكامل) وبعض معايير التطبيق ، ستقوم معايير التطبيق بتكييف العداد تلقائيًا مع بيئة القياس ،تتوافق مع 4-20mA الخروج.
NYRD702 نوع العصا موجهة موجة رادار مستوى المرسل خصائص التصميم
◎ جقياس غير ملموس بدقة عالية للحصول على نتائج أكثر دقة
◎ Nتتأثر بالبيئات الخارجية مثل درجة الحرارة المتوسطة، الالتصاق، الخ.
◎ مناسبة لظروف العمل المختلفة المعقدة والتطبيقات، مثل درجة الحرارة العالية، الضغط العالي،وسائطثابت كهربائي منخفض، الخ
◎ يمكن تثبيتها في حاويات معدنية وغير معدنية مختلفة ، دون أي ضرر للجسم البشري والبيئة.
NYRD702 نوع العصا موجهة موجة رادار مستوى المرسلمجالات التطبيق
1محطات توليد الكهرباء: مخازن، مضخات الصوامع، أوعية البخار، تخزين الرماد، خزانات النفط، إلخ.
2حقل النفط: خزانات تخزين النفط الخام، خزانات تخزين النفط المكرر، خزانات التركيب، خزانات مياه الصرف الصحي، خزانات الطين الحفر، الخ.
3المواد الكيميائية: برج تقطير النفط الخام، صوامع المواد الخام، الصوامع الوسيطة، خزان التفاعل، خزان الأمونيا، خزان تخزين الأسفلت، الخ.
4المعادن: صوامع المواد الخام، صوامع المواد المساعدة، خزانات عازلة الخلايا الكهربائية، الخ.
5الموارد المائية: القنوات والخزانات، ري الأراضي الزراعية، مراقبة مستوى مياه الأنهار، التحذير من الفيضانات المفاجئة، الفيضانات الحضرية، إلخ.
NYRD702نوع العصاجهاز إرسال مستوى رادار الموجات الموجهةالمعلمات التقنية
| نموذج المنتج | NYRD702 |
| تطبيق نموذجي |
السوائل، خاصةً لقياس السوائل في بيئات ذات درجات حرارة عالية وضغط مرتفع |
| مواد الهوائيات | 304 |
| نوع الهوائي | الهوائية العصا |
| نطاق القياس | ستة أمتار، خمسة عشر |
| دقة القياس | ± 1 ملم |
| إمدادات الطاقة | 24VDC (سلكان، أربعة أسلاك)) |
| درجة حرارة متوسطة | -40~+500 درجة مئوية |
| اتصال العملية | الخيوط والشظايا (اختياري) |
| ضغط العملية | -0.1~4.0MPa |
| فئة الحماية | IP67 |
| الدرجة المقاومة للانفجار | الخروج الثاني CT6 (اختياري) |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| واجهة كهربائية | M20*1.5، 1⁄2 ′′NPT |
ملاحظة: يمكن تخصيص المنتجات وفقا لمتطلبات المستخدمين المحددة.

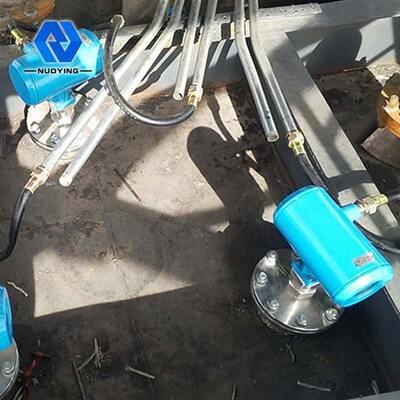

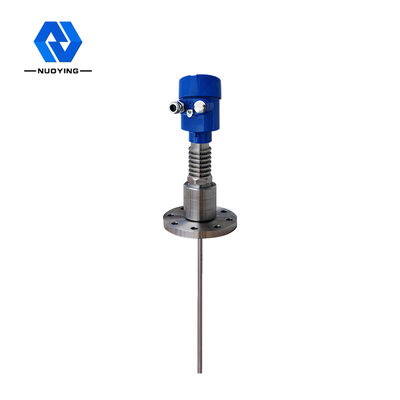

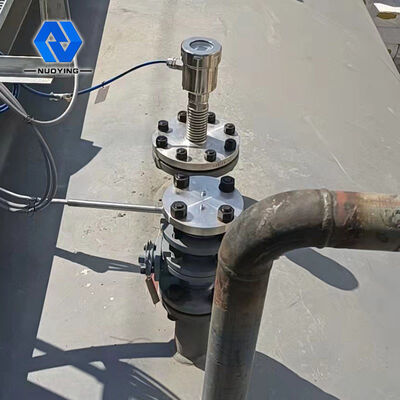

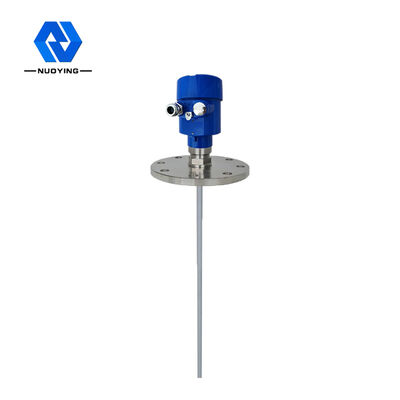

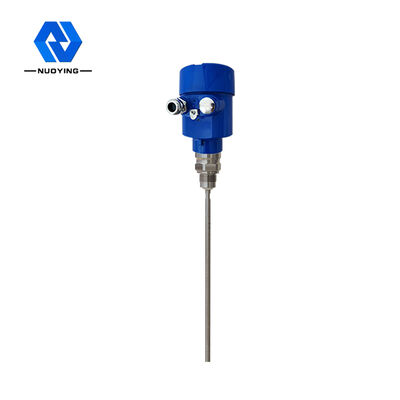

NYRD702نوع العصاجهاز إرسال مستوى رادار الموجات الموجهةصور ذات صلة
