مقياس الحرارة الكهرومغناطيسي الذكي - الشركة المصنعة للتدفئة وتكييف الهواء المركزي والقياس البارد والساخن

NYLL-CH قياس الحرارة الكهرومغناطيسيةص

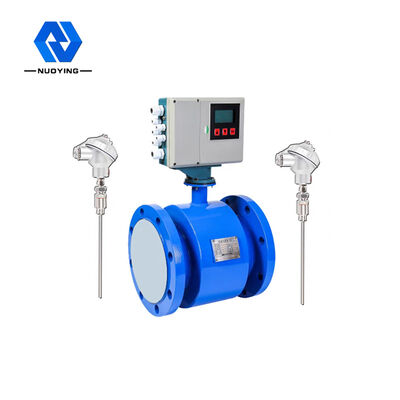

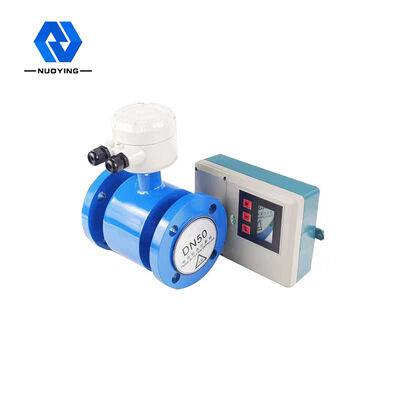

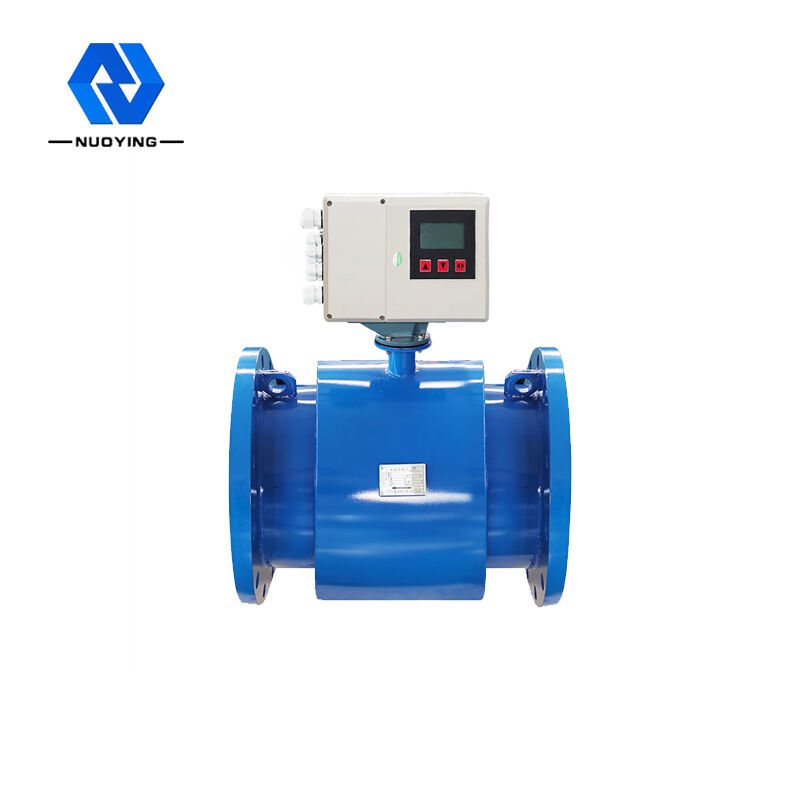

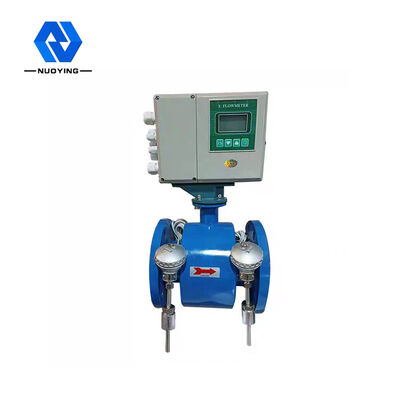

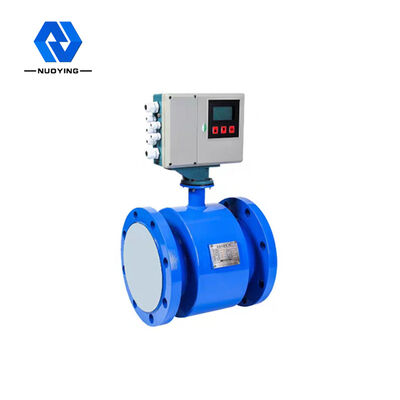

تم تصميم مقياس الحرارة الكهرومغناطيسي NYLL-CH للتطبيق الخاص لمحطة تبادل الطاقة والحرارة الموزعة للمبنى الذكي، والتي يمكنها قياس التدفق والبرودة والحرارة بشكل مباشر. أنها لا تحتاج إلى مجموع تدفق إضافي وPt1000. إنه سهل التثبيت وبتكلفة منخفضة. يتم استخدام مستشعر التدفق الكهرومغناطيسي كمقياس حرارة كهرومغناطيسي للكشف عن معدل تدفق سائل نقل الحرارة، ويتميز بميزات الدقة العالية، ونطاق التطبيق الواسع، والمعايرة المريحة والبسيطة عبر الإنترنت.

NYLL-CH قياس الحرارة الكهرومغناطيسيةصالمعلمات التقنية

NYLL-CH قياس الحرارة الكهرومغناطيسيةصأداء حدود

NYLL-CH قياس الحرارة الكهرومغناطيسيةص مبدأ العمل

يتدفق الماء الساخن (الماء البارد) الذي يوفره مصدر الحرارة إلى نظام التبادل الحراري (المشعاع، نظام التبادل الحراري المعقد المكون منهما) عند درجة حرارة أعلى (أقل)، ويتدفق إلى الخارج عند درجة حرارة أقل (أعلى). خلال هذه العملية، يتم إطلاق الحرارة أو امتصاصها للمستخدم من خلال التبادل الحراري (ملاحظة: تشمل هذه العملية عملية تبادل الطاقة لنظام التدفئة ونظام التبريد).

عندما يتدفق الماء عبر نظام التبادل الحراري، يتم حساب كمية الحرارة المنطلقة أو الممتصة من قبل النظام وعرضها بواسطة الآلة الحاسبة، وفقًا لمعدل التدفق بواسطة مستشعر التدفق ودرجة حرارة الماء الخلفي التي يوفرها مستشعر درجة حرارة الهواء، والوقت الذي يمر فيه تدفق الماء.

س = ∫ ف ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

س:كمية الحرارة الصادرة أو الممتصة من قبل النظام، جور كيلووات ساعة؛ Qm: كتلة الماء المتدفق عبر مقياس الحرارة، كجم/ساعة؛

Qv؛ حجم تدفق المياه المتدفقة عبر مقياس الحرارة، م3/ ساعة؛ P:كثافة الماء المتدفق عبر مقياس الحرارة، كجم / مللي ثانية؛

△h: فرق المحتوى الحراري للماء عند درجات حرارة مدخل ومخرج نظام التبادل الحراري، J/kg؛

ت: الوقت، ح؛

NYLL-CH قياس الحرارة الكهرومغناطيسيةصميزات التصميم

◎ قياس البرودة والحرارة: المحول لديه وظيفة قياس البرودة والحرارة مباشرة، ومجهز بمعيارين Pt1000. لا تحتاج إلى أن تكون مجهزة بمجمع التدفق البارد والحراري لتسهيل التركيب وتقليل تكلفة الشراء والتركيب.
موثوقية عالية: بعد اختبارات صارمة مثل EMC، والسلامة، ودرجات الحرارة العالية والمنخفضة، والتي تكون أعلى من المعايير الوطنية GB/T17616، GB/2423، GB/T16499.
◎ استجابة سريعة: استخدم 32BitMCU و24BitADC وخوارزمية التصفية المحسنة، والاستجابة السريعة، وبيانات القياس الدقيقة والمستقرة، ومناسبة للقياس والتحكم عند مطابقة المعدات.
◎ قطب التأريض: تقنية NONCON الحاصلة على براءة اختراع، والتي تشكل توازن القياس في قسم القياس وتزيل خطأ القياس الناجم عن سوء التأريض لضمان دقة القياس على المدى الطويل. لا يلزم أن تكون مجهزة بحلقة تأريض لتقليل تكاليف المواد والتركيب.
◎ تقنية IP68 المنفصلة: استخدم تقنية تصميم IP68 المفصلة خصيصًا، واستخدم مانع التسرب IP68 المستورد الخاص، وكابل IP68 الخاص وتصميم ختم IP68 المتعدد لمنع تكثيف مستشعر IP68 المنفصل.
◎ نسبة الإشارة إلى الضوضاء العالية: يستخدم المستشعر تقنية نسبة الإشارة إلى الضوضاء العالية. يستخدم المحول أجزاء منخفضة الضوضاء وعالية الدقة وتقنية التصميم لتسهيل قياس الحد الأدنى من التدفق.
◎ تصميم منخفض الطاقة؛ تصميم دائرة الإثارة الأمثل، يتم تقليل استهلاك الطاقة بأكثر من 3 مرات مقارنة بمقاييس التدفق الكهرومغناطيسي التقليدية، ويمكن أن يحقق توفير الطاقة في عدد كبير من التطبيقات.
◎ العرض الصيني: استخدم شاشة LCD الصينية لسهولة الفهم والتشغيل
◎ تقنية إمداد الطاقة المُحسّنة: استخدم تصميمًا مُحسّنًا لإمدادات الطاقة، وتكنولوجيا ناضجة وموثوقة، وكفاءة تحويل عالية، واستخدامًا موثوقًا على المدى الطويل.

◎ الأسلاك السريعة: استخدم كتلة طرفية من أفضل العلامات التجارية العالمية، وهي سريعة ومريحة وموثوقة، لضمان قياس مستقر وموثوق به على المدى الطويل.
◎ إشارة الخرج: مجهزة بمعيار RS-485، (4-20) مللي أمبير، التردد / النبض، استجابة الإخراج السريعة، ويتم تزويد المنفذ بإجراءات الحماية مثل الحماية من الصواعق.
