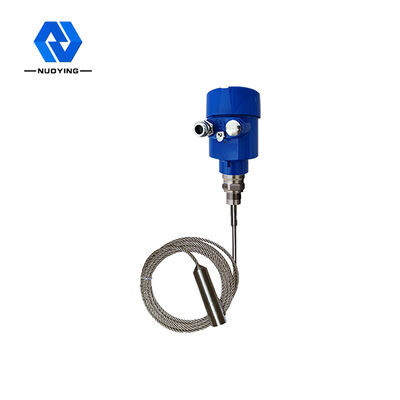

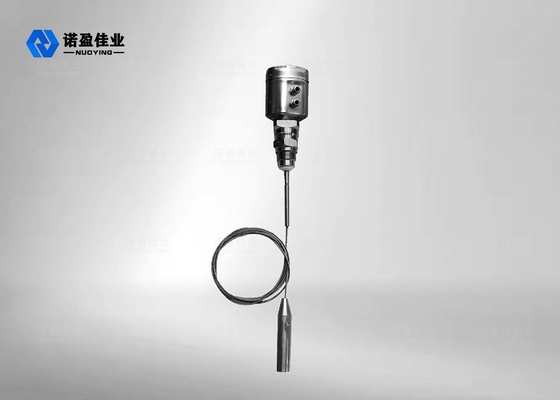

مبدأ العمل من 30m رادار موجة موجهة قابلة للاتصال مستوى المقياس للسيولة التآكل القوي NYRD 701
نبضات الميكروويف عالية التردد المنبعثة من رادار الموجة الموجهة تنتشر على طول مكون الكشف (كابل الصلب أو قضيب الصلب) ، وتلتقي بوسط القياس.بسبب التغير المفاجئ في الثابتة الكهربائية، فإنه يسبب انعكاس، وجزء من طاقة النبض ينعكس مرة أخرى.الفترة الزمنية بين النبض المنقول والنبض المنعكس متناسبة مع المسافة بين الوسط المقاس.
أناعملية nput
رادار الموجات الموجهة هو أداة قياس تستند إلى مبدأ السفر عبر الزمنويمكن تحويل وقت التشغيل إلى إشارة مستوى الكائن بواسطة المكونات الإلكترونيةالمسبار ينبعث نبضات عالية التردد و ينتشر على طول الكابل أو المسبار.
أوهعملية الإخراج
من خلال إدخال ارتفاع الخزان الفارغ E ((= الصفر) ، ارتفاع الخزان الكامل F ((= النطاق الكامل) وبعض معايير التطبيق ، ستقوم معايير التطبيق بتكييف العداد تلقائيًا مع بيئة القياس ،تتوافق مع 4-20mA الخروج.

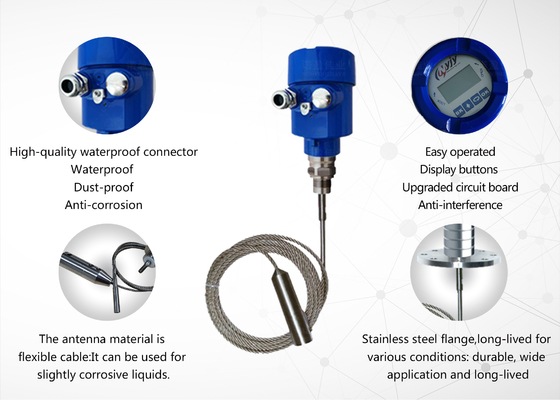

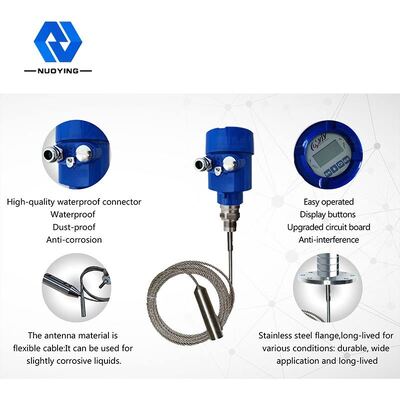

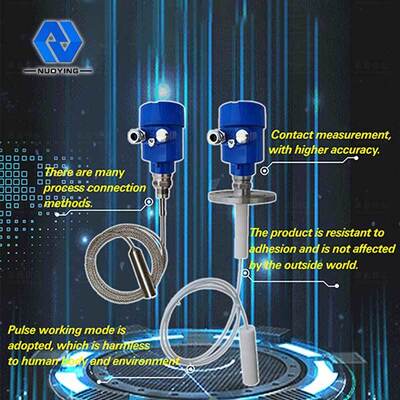

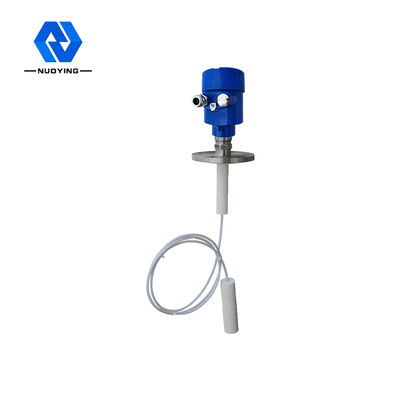

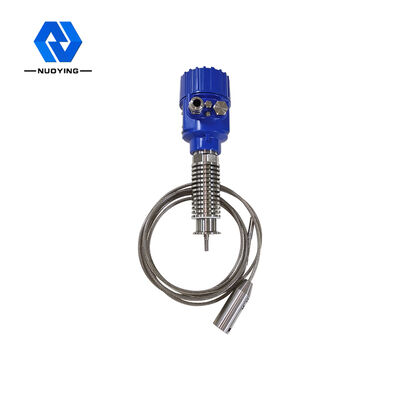

خصائص التصميممنمقياس مستوى رادار موجة موجهة قابل للاتصال 30m لسائل التآكل القوي NYRD 701
جهاز قياس مستوى الموجات الموجهة يستخدم تكنولوجيا معالجة الموجات الدقيقة المتقدمة وتكنولوجيا معالجة Echo Discovery Echo الفريدة، قياس الاتصال، دقة قياس عالية،قياس أكثر دقةفي الوقت نفسه، رادار الموجة الموجهة لا تتأثر بالبيئة الخارجية مثل درجة الحرارة المتوسطة والتماسك.
مقياس مستوى الكائن الرادار الموجات الموجهة من سلسلة 70X مناسب لظروف العمل والتطبيقات المعقدة المختلفة بسبب أنماط اتصال العملية المختلفة وأنواع وحدات الكشف. مثل:درجة حرارة عالية وضغط مرتفع ومتوسط ثابت كهربائي منخفض.
وضع العمل النبض، طاقة انبعاثات منخفضة، ويمكن تثبيتها في مجموعة متنوعة من المعادن، والحاويات غير المعدنية، لا ضرر لجسم الإنسان والبيئة.
المعلم التقنيمنمقياس مستوى رادار موجة موجهة قابل للاتصال 30m لسائل التآكل القوي NYRD 701

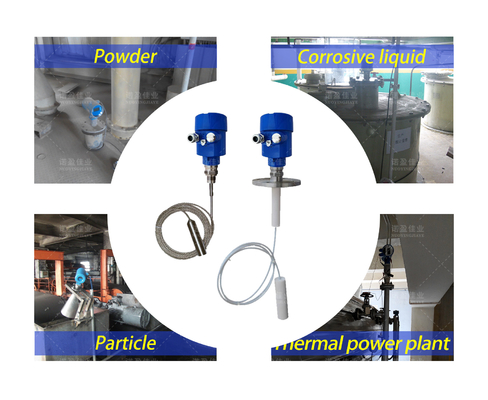

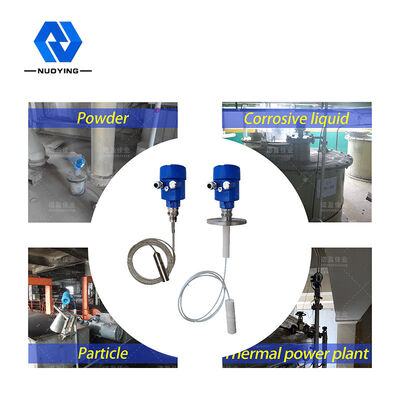

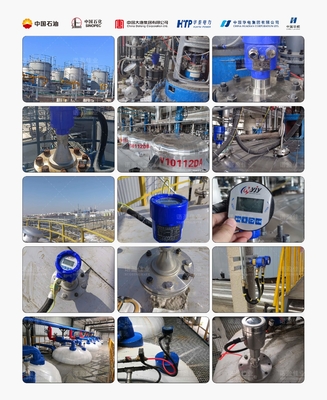

تطبيق نموذجي
السائل (تآكل قوي، ثابت كهربائي منخفض، الالتصاق، درجة حرارة عالية وضغط مرتفع، الملفات التدفئة المدمجة، سلم، لوحة عائمة وغيرها من المناسبات المعقدة)
الغبار (رماد الطيران، مسحوق الحجر الجيري، مسحوق الاسمنت، الخرسانة وغيرها من الوسائط)
الصلب (جسيمات صغيرة، حبات، حصى، رمل ووسائط أخرى)
نموذج المنتج
NYRD701, NYRD702, NYRD703, NYRD704, NYRD705

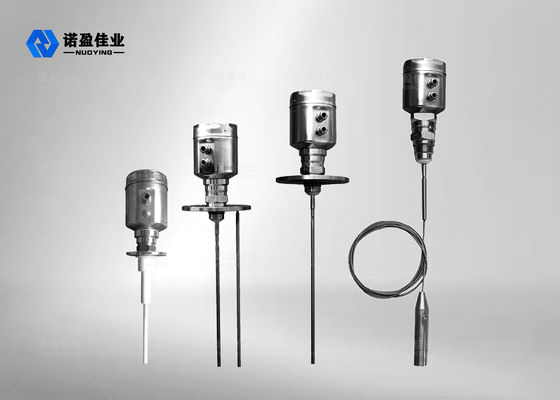

شكل الهوائي
نوع الكابل، نوع العصا، نوع الكابل المزدوج، نوع العصا المزدوجة، نوع أنبوب توجيه الموجات
مواد الهوائيات
PTFE، 304، 316
أخذ عينات الصدى
55 مرة في الثانية
نطاق القياس
6 أمتار، 30 م
دقة القياس
0.05% ~ 0.1% F.S
إمدادات الطاقة
24VDC ((سلكان ، أربعة أسلاك) ، 220VAC
مخرج الإشارة
420mA/HART/RS485/Modbus...
درجة حرارة العملية
-40 ~ + 130 °C، -40 ~ + 250 °C، -40 ~ + 500 °C
ضغط العملية
-0.1~2.0MPa-0.1~4.0MPa
اتصال العملية
الخيوط، العصا، الفلنجة، المشبك (اختياري)
واجهة كهربائية
M20 × 1.5 ، 1⁄2 " NPT
درجة الحماية
IP 65، IP 67، IP 68 (اختياري)
الدرجة المقاومة للانفجار
ExiaIICT6Ga، ExdIICT6Gb ((انظر الشهادة لمزيد من التفاصيل)
