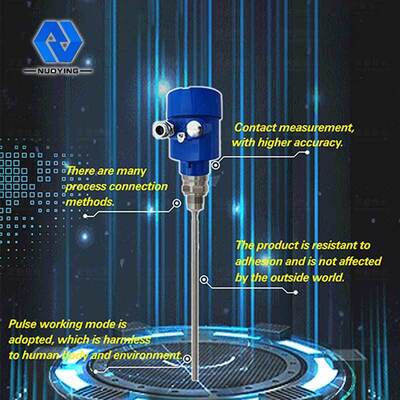

1.8GHz NYRD-702 بيع مباشر من المصنع دقة عالية موجهة موجة رادار مستوى متر إرسال مع 4-20mA الخروج
NYRD-702 جهاز إرسال مستوى الرادارنظرة عامة
وصف المنتجات
NYRD702 مبدأ عمل جهاز إرسال مستوى رادار الموجات الموجهة
نبضات الميكروويف عالية التردد المنبعثة من رادار موجة التوجيه تسافر على طول مجموعة الكشف (كابل الصلب أو قضيب الصلب).التغيرات في الثابتة الكهربائية، مما يسبب انعكاساً، ويعكس جزء من طاقة النبض مرة أخرى.الفترة الزمنية بين النبض المنبعث والنبض المنعكس متناسبة بشكل مباشر مع المسافة بين الوسط المقاس.
مدخل:رادار الموجات الموجهة هو أداة قياس تستند إلى مبدأ السفر عبر الزمنويمكن تحويل وقت العمل إلى إشارة مستوى من خلال المكونات الإلكترونيةيُرسل المسبار نبضات عالية التردد وتنتشر على طول الكابل أو المسبار عندما تصل النبضات إلى سطح المادةيتم انعكاسها واستقبالها من قبل جهاز الاستقبال في الجهاز، ويتم تحويل إشارة المسافة إلى إشارة المستوى
يتم نقل إشارة النبض المنعكسة إلى الدائرة الإلكترونية للأداة على طول الكابل أو المسبار. المعالج الصغير يعالج الإشارة ويعرف الصدى الناتج عن نبض الميكروويف على سطح المادة. يتم إكمال تحديد إشارة الصدى الصحيحة بواسطة برنامج النبض.المسافة D من سطح المادة متناسبة مع المسافة الزمنية T للنبض: D=C×T/2 ((حيث C هو سرعة الضوء) بما أن المسافة E من الخزان الفارغ معروفة ، فإن المستوى هو: L=E-D
الناتج:يتم إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، وارتفاع الخزان الكامل F= (المقياس الكامل) وبعض معايير التطبيق التي يجب تعيينها ،معايير التطبيق سوف تكيّف الآلة تلقائيًا مع بيئة القياس، يتوافق مع 4-20mA الخروج.
