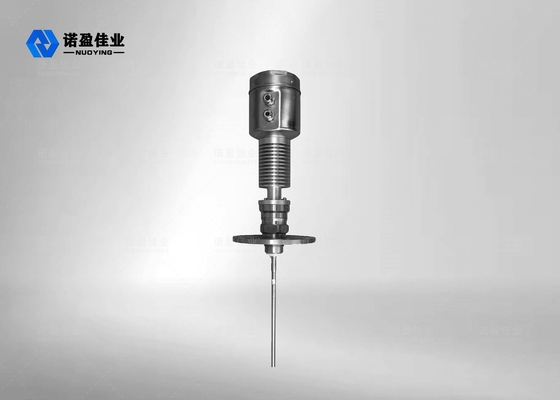

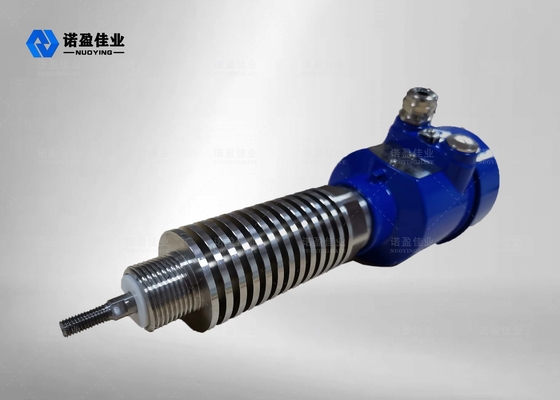

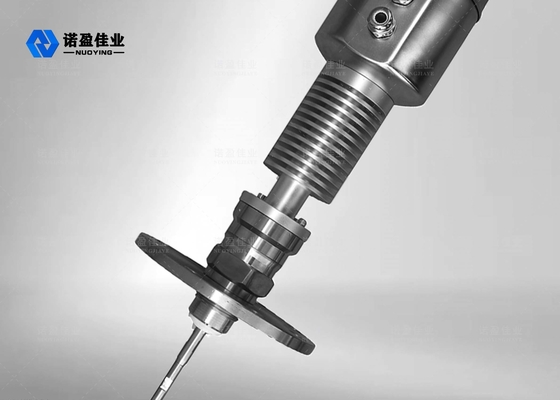

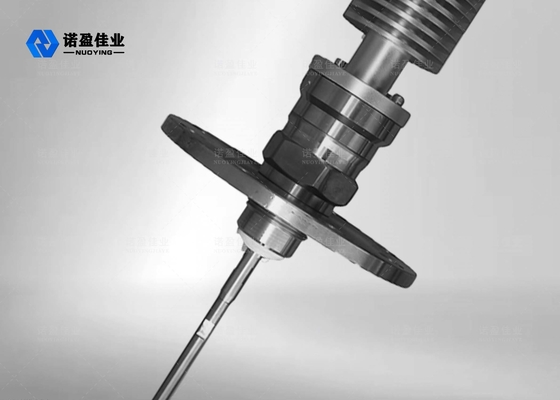

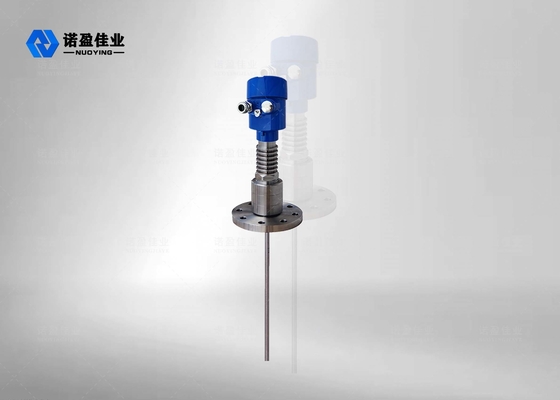

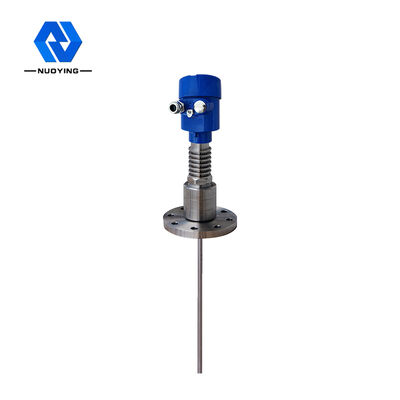

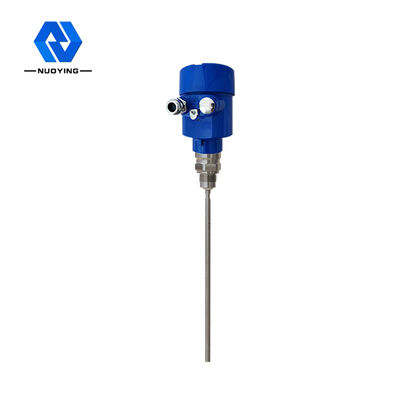

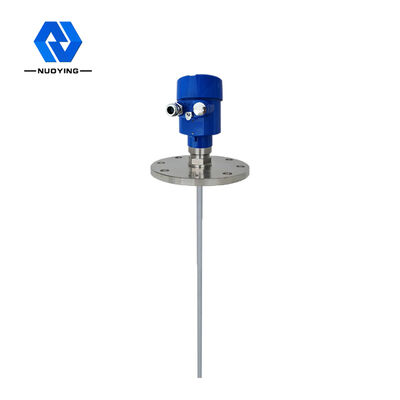

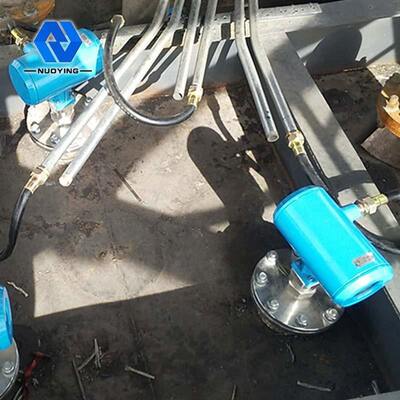

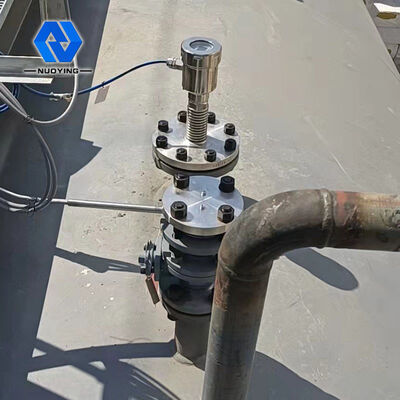

NYRD-705 جهاز استشعار درجة الحرارة العالية رادار موجة مستوى المقياس جهاز إرسال للسيولة المستمرة الديلكتيكية المنخفضة15M المدى

NYRD-705 جهاز استشعار درجة الحرارة العالية رادار موجة مستوى المقياس جهاز إرسال للسيولة المستمرة الديلكتيكية المنخفضة15M المدى

اسم العلامة التجارية:	NUOYING
رقم الطراز:	نرد-705
الـ MOQ:	قطعة واحدة
السعر:	$239 to $569/pcs
شروط الدفع:	T/T
القدرة على التوريد:	1000 قطعة في الشهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

شيان، شنشي، الصين

إصدار الشهادات:

CE, SIL, ATEX

درجة:

صناعي

ضمان:

12 شهرا

دعم مخصص:

تصنيع المعدات الأصلية، أوديإم

اسم العلامة التجارية:

NUOYING

تطبيق نموذجي:

سائل

قياس الدقة:

0.05%-0.1% خ

مزود الطاقة:

24 فولت تيار مستمر

مادة الهوائي:

304 (اختياري)

درجة حرارة متوسطة:

-40~+500 درجة مئوية

نطاق القياس:

15 م

تفاصيل التغليف:

60*30*30 سم

القدرة على العرض:

1000 قطعة في الشهر

وصف المنتج

مقياس مستوى الرادار للسوائل شديدة التآكل

مرسل مستوى الرادار NYRD-703 نظرة عامة

معلمات المنتج

تطبيق نموذجي	سائل
مادة الهوائي	304 (اختياري)
نطاق القياس	15 متر
مزود الطاقة	24 فولت تيار مستمر (خطين، أربعة خطوط)
درجة حرارة الوسط	-40~500 درجة مئوية
ضغط العملية	-0.1~4.0 ميجا باسكال
اتصال العملية	خيط، شفة (اختياري)
إشارة الخرج	4...20 مللي أمبير/HART/RS485/Modbus...

وصف المنتجات

مبدأ عمل مرسل مستوى الرادار الموجّه NYRD705

ينتشر النبض الميكروويف عالي التردد الذي يرسله رادار الموجّه الموجه على طول مكون الكشف (كابل فولاذي أو قضيب فولاذي). عند مواجهة الوسط المقاس، فإنه يسبب انعكاسًا بسبب التغير المفاجئ في الثابت العازل، وينعكس جزء من طاقة النبض مرة أخرى. الفترة الزمنية بين النبض المرسل والنبض المنعكس تتناسب مع المسافة من الوسط المقاس.
الإدخال:
رادار الموجّه هو أداة قياس تعتمد على مبدأ السفر الزمني. موجة الرادار تسير بسرعة الضوء، ويمكن تحويل وقت التشغيل إلى إشارة مستوى المواد من خلال المكونات الإلكترونية. يرسل المسبار نبضات عالية التردد وينتشر على طول المسبار الكبلي أو القضيب. عندما يلتقي النبض بسطح المادة، ينعكس ويعاد استقباله بواسطة المستقبل في الجهاز، ويتم تحويل إشارة المسافة إلى إشارة مستوى المواد.
يتم نقل الإشارة المنعكسة إلى الدائرة الإلكترونية للجهاز على طول المسبار الكبلي أو القضيب. تعالج المعالجات الدقيقة الإشارة وتحدد الصدى الناتج عن نبض الميكروويف على سطح المادة. يتم إكمال التعرف الصحيح على إشارة الصدى بواسطة برنامج النبض.
المسافة D من سطح المادة تتناسب مع وقت السفر للنبض T:
D=C×T/2 (C هي سرعة الضوء).
نظرًا لأن المسافة E للخزان الفارغ معروفة، فإن مستوى المادة L هو:
L=E-D
الخرج:
يتم ضبطه عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر)، وارتفاع الخزان الممتلئ F (= المقياس الكامل) وبعض معلمات التطبيق. ستتكيف معلمات التطبيق تلقائيًا مع الجهاز مع بيئة القياس، المقابلة لإخراج 4-20 مللي أمبير.

ميزة تصميم مرسل مستوى الرادار الموجّه NYRD705

1. يعتمد مقياس مستوى الرادار الذكي على تقنية معالجة الميكروويف المتقدمة وتقنية معالجة صدى اكتشاف الصدى الفريدة. قياس التلامس، دقة قياس عالية، قياس أكثر دقة. في الوقت نفسه، رادار الموجّه مقاوم للالتصاق ولا يتأثر بالدرجات الحرارة الخارجية مثل درجة حرارة الوسط والالتصاق.
2. مجموعة متنوعة من أوضاع اتصال العملية وأنواع مكونات الكشف تجعل أجهزة قياس مستوى الرادار الموجّه من سلسلة 70X مناسبة لمختلف ظروف العمل والتطبيقات المعقدة. مثل درجات الحرارة العالية والضغوط العالية والوسائط ذات الثابت العازل المنخفض.
3. مع وضع العمل بالنبض، يتمتع المنتج بقوة انبعاث منخفضة للغاية ويمكن تركيبه في حاويات معدنية وغير معدنية مختلفة، دون ضرر لجسم الإنسان والبيئة.

مجال تطبيق مرسل مستوى الرادار الموجّه NYRD705

1. محطات الطاقة: الخزانات، مضخات الصوامع، أوعية البخار، تخزين الرماد، خزانات النفط، إلخ.
2. حقول النفط: خزانات تخزين النفط الخام، خزانات تخزين النفط المكرر، فواصل ثلاثية الأطوار، خزانات الترسيب، خزانات الصرف الصحي، خزانات طين الحفر، إلخ.
3. الكيماويات: برج تقطير النفط الخام، صومعة المواد الخام، الصومعة الوسيطة، خزان التفاعل، خزان الأمونيا، خزان تخزين الأسفلت، إلخ.
4. المعادن: صوامع المواد الخام، صوامع المواد المساعدة، خزانات التخزين للخلايا الكهروضوئية، إلخ.
5. موارد المياه: القنوات، الخزانات، ري الأراضي الزراعية، مراقبة مستوى مياه الأنهار، التحذير من الفيضانات المفاجئة، فيضانات المدن، إلخ.
6. المواد الغذائية: مصنع العصائر، مصنع الألبان، خزان تخزين السكر الخام، خزان تخزين معجون الطماطم، خزان تخزين مصنع الجعة، إلخ.
7. المستحضرات الصيدلانية: خزانات تخزين الأدوية الصينية، الفواصل، خزانات التخمير، إلخ.
8. معالجة المياه: الخزانات، خزانات الصرف الصحي، خزانات معالجة المياه، خزانات الترسيب، الآبار العميقة، شبكات مياه الشرب، إلخ.
9. الورق: صومعة المواد الخام، برج التخزين، أسطوانة التجفيف، صومعة المواد الكيميائية، إلخ.
10. أخرى: المحاجر، مناجم الفحم، حماية البيئة، بناء السفن والصناعات الأخرى.
