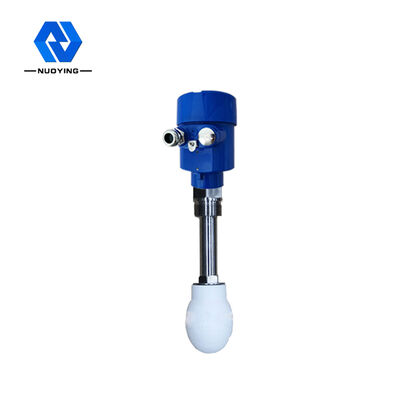

مستوى المياه القوي السائل التآكل غير المتصل 26GHz NYRD-TJ-A جهاز رادار لقياس مستوى المياه

مستوى المياه القوي السائل التآكل غير المتصل 26GHz NYRD-TJ-A جهاز رادار لقياس مستوى المياه

اسم العلامة التجارية: NUOYING
رقم الطراز: NYRD-TJ-A
الـ MOQ: قطعة واحدة
السعر: $199~469/pcs
شروط الدفع: T/T
القدرة على التوريد: 1000 قطعة في الشهر
معلومات مفصلة
مكان المنشأ:
شانشي، الصين
إصدار الشهادات:
IP67
ضمان:
1 سنة
التطبيقات:
تبلور سهل ، التكثيف ، سائل تآكل قوي ، مسحوق
نطاق القياس:
40 م
دقة:
± 3mm
درجة حرارة العملية:
-40 ~ 130 ℃
عملية الضغط:
-0.1 ~ 2.0MPA
اتصال العملية:
شفة/قوس (انتقائي)
فئة الحماية:
IP67
إخراج الإشارة:
4 ... 20ma/rs485
مادة الهوائي:
عدسة 316L+PTFE
عرض:
شاشات الكريستال السائل
مزود الطاقة:
24vdc (سلك twe ، أربعة سلك) ، 220 فولت
تفاصيل التغليف:
40 * 30 * 30 سم
القدرة على العرض:
1000 قطعة في الشهر
وصف المنتج

جهاز إرسال قياس مستوى المياه الراداري NYRD-TJ عالي التآكل غير تلامسي بتردد 26 جيجاهرتز

جهاز إرسال مستوى الرادار NYRD-TJ-Aنظرة عامة



وصف المنتجات
مستوى المياه القوي السائل التآكل غير المتصل 26GHz NYRD-TJ-A جهاز رادار لقياس مستوى المياه 0

مبدأ عمل جهاز إرسال مستوى الرادار NYRD-PB بتردد 26 جيجاهرتز

مستشعر مقياس مستوى الرادار من سلسلة NYRD80X هو جهاز قياس مستوى رادار عالي التردد بتردد 26 جيجاهرتز بمسافة قياس قصوى تبلغ 80 مترًا. تنبعث هوائي تحديد موضع جسم الرادار نبضة ميكروويف ضيقة يتم إرسالها إلى الأسفل عبر الهوائي. بعد أن تلامس موجة النبضة سطح الوسط المقاس، تنعكس مرة أخرى ويتم استقبالها بواسطة نظام الهوائي مرة أخرى. يتم إرسال الإشارة إلى جزء الدائرة الإلكترونية ويتم تحويلها تلقائيًا إلى إشارة مستوى الجسم (نظرًا لأن النبضات تنتقل بسرعة كبيرة، فإن الوقت الذي تستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والارتداد مرة أخرى إلى جهاز الاستقبال يكون فوريًا) تقريبًا.
مرجع القياس: السطح السفلي الحلزوني أو سطح الإغلاق للشفة.
معلمات المنتج
مستوى المياه القوي السائل التآكل غير المتصل 26GHz NYRD-TJ-A جهاز رادار لقياس مستوى المياه 1
تطبيق نموذجي
سهل التبلور، تكثف الندى، سام، تآكل قوي
الهوائي
المادة
هوائي عدسة، 316L+PTFE (اختياري)
نطاق القياس
40 مترًا
دقة القياس
0.05%-0.1%F.S
مصدر الطاقة
24VDC (سلكان، أربعة
أسلاك)
درجة حرارة الوسط
-40~+120 درجة مئوية، -40~+260 درجة مئوية
وصلة العملية
شفة، دعامة (اختياري)
ضغط العملية
-0.1~2.0 ميجا باسكال

أبعاد هيكل غلاف مقياس مستوى الرادار (الوحدة: مم)

هناك نوعان من مقياس مستوى الرادار:
أحدهما هو غلاف من الألومنيوم المصبوب والآخر هو علبة من الفولاذ المقاوم للصدأ. يمكن إجراء تصميم مخصص وفقًا
لمتطلبات العميل وظروف الموقع.
مستوى المياه القوي السائل التآكل غير المتصل 26GHz NYRD-TJ-A جهاز رادار لقياس مستوى المياه 2
مستوى المياه القوي السائل التآكل غير المتصل 26GHz NYRD-TJ-A جهاز رادار لقياس مستوى المياه 3

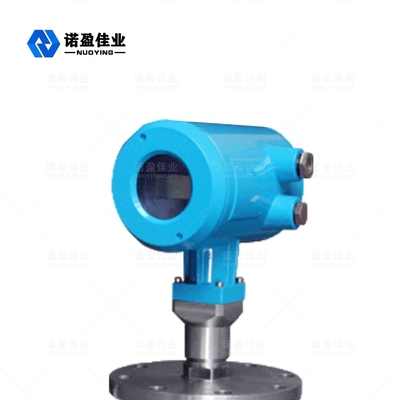

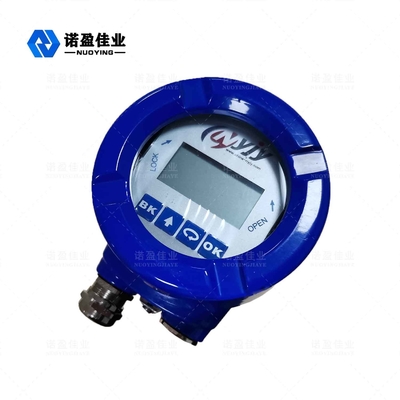

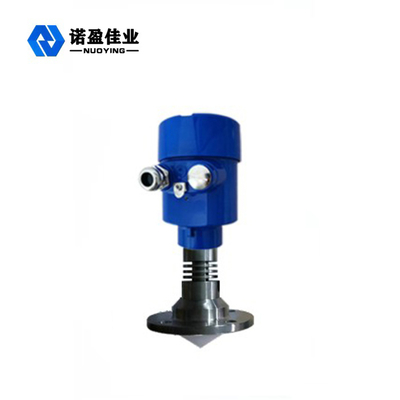

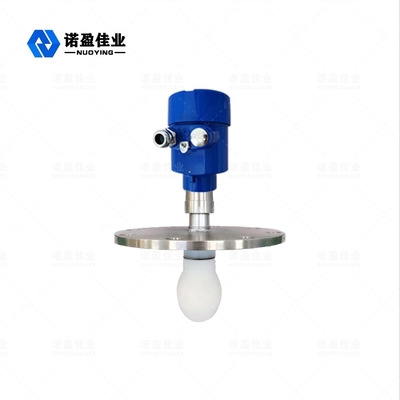

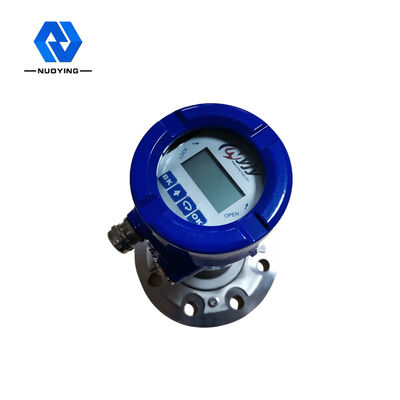

تفاصيل المنتج

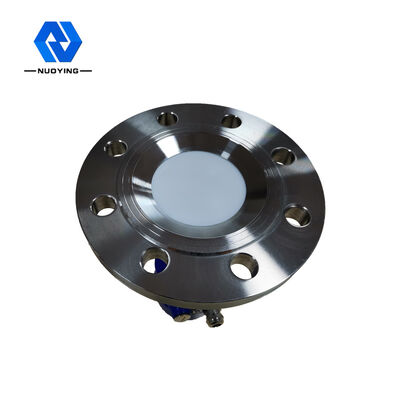

مستوى المياه القوي السائل التآكل غير المتصل 26GHz NYRD-TJ-A جهاز رادار لقياس مستوى المياه 4

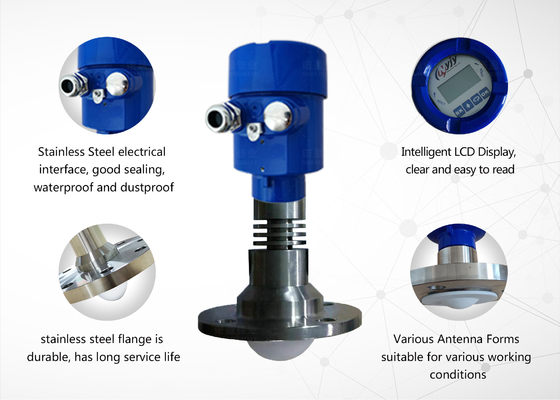

ميزة المنتج

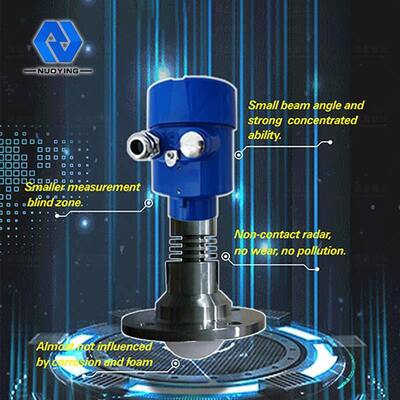

مستوى المياه القوي السائل التآكل غير المتصل 26GHz NYRD-TJ-A جهاز رادار لقياس مستوى المياه 5

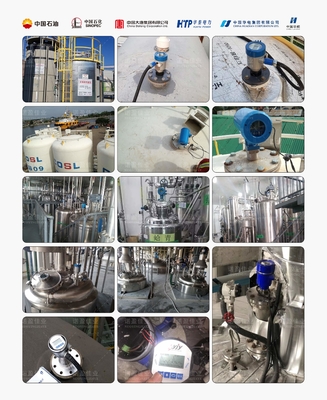

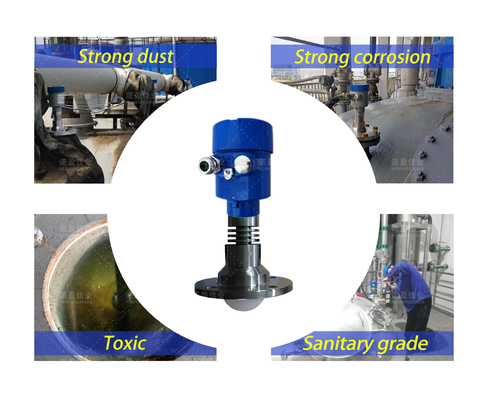

تطبيقات متنوعة
مستوى المياه القوي السائل التآكل غير المتصل 26GHz NYRD-TJ-A جهاز رادار لقياس مستوى المياه 6
