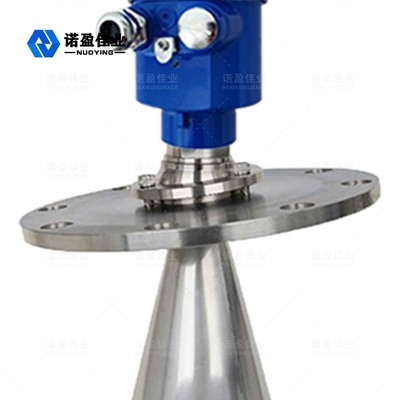

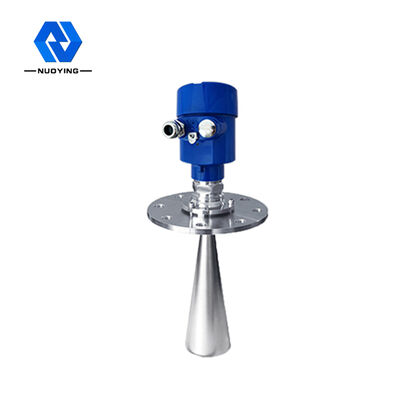

مقياس مستوى رادار 26GHz لخزان تخزين السوائل من النوع الصحي وحاويات عالية التآكل

مقياس مستوى رادار 26GHz لخزان تخزين السوائل من النوع الصحي وحاويات عالية التآكل

اسم العلامة التجارية: NUOYING
رقم الطراز: نرد-809
الـ MOQ: قطعة واحدة
السعر: $199~659/pcs
شروط الدفع: T/T
القدرة على التوريد: 1000 قطعة في الشهر
معلومات مفصلة
مكان المنشأ:
شانشي، الصين
إصدار الشهادات:
IP67
ضمان:
1 سنة
التطبيقات:
الصلبة ، الندى القوي ، الغبار ، البلورة
نطاق القياس:
35m
دقة:
± 3mm
درجة حرارة العملية:
-40 ~ 250 درجة مئوية
عملية الضغط:
-0.1 ~ 4.0mpa
اتصال العملية:
شفة (انتقائية)
فئة الحماية:
IP67
إخراج الإشارة:
4 ... 20ma/Hart/RS485/Modbus ...
درجة:
صناعي
نطاق التردد:
26 جيجا هرتز
تفاصيل التغليف:
40 * 30 * 30 سم
القدرة على العرض:
1000 قطعة في الشهر
وصف المنتج

26 جيجاهرتز 10 ~ 30 متر عمق بئر عالي التردد رادار موجة موجهة جهاز إرسال مستوى للمساحات الصغيرة وفتحات الصيانة


26 جيجاهرتز NYRD809 رادار قياس المستوى

وصف المنتجات

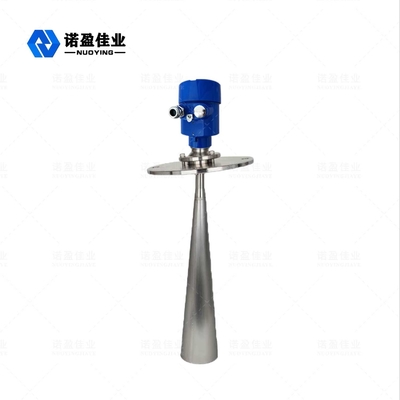

مقياس مستوى رادار 26GHz لخزان تخزين السوائل من النوع الصحي وحاويات عالية التآكل 0
مستشعر سلسلة رادار قياس المستوى NYRD80X هو جهاز قياس مستوى رادار عالي التردد بتردد 26 جيجاهرتز بحد أقصى مسافة قياس 80 مترًا. تم تحسين الهوائي بشكل أكبر، ويمكن للمعالج الدقيق السريع الجديد إجراء تحليل ومعالجة إشارات بمعدل أعلى، مما يجعل الجهاز قابلاً للاستخدام في مفاعلات التفاعل، وصناديق المواد الصلبة، وبعض ظروف القياس المعقدة.

26 جيجاهرتز NYRD809 رادار قياس المستوى مبدأ العملمبدأ العمل

ينبعث الهوائي الخاص بموضع جسم الرادار نبضة ميكروويف ضيقة تنتقل إلى الأسفل عبر الهوائي. بعد أن تلامس الموجة النبضية سطح الوسط المقاس، تنعكس مرة أخرى وتستقبلها أنظمة الهوائي مرة أخرى. يتم إرسال الإشارة إلى الجزء الإلكتروني ويتم تحويلها تلقائيًا إلى إشارة مستوى الجسم (نظرًا لأن النبضات تسافر بسرعة كبيرة، فإن الوقت الذي تستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والارتداد إلى المستقبل يكون فوريًا تقريبًا).
مرجع القياس: السطح السفلي الحلزوني أو سطح إغلاق الشفة.
عند استخدام توقيت مستوى الرادار، تأكد من أن أعلى مستوى للمواد لا يمكن أن يدخل منطقة القياس العمياء.
معلمات المنتج

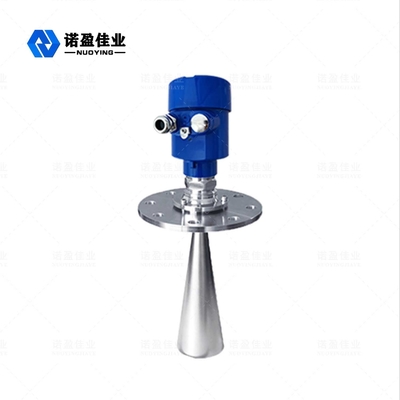

مقياس مستوى رادار 26GHz لخزان تخزين السوائل من النوع الصحي وحاويات عالية التآكل 1
تطبيق نموذجي
جسيمات الغبار الصلبة
مادة الهوائي
PTFE
نطاق القياس
30 متر
ضغط العملية
-0.1 ~ 0.3 ميجا باسكال
مزود الطاقة
24 فولت تيار مستمر
اتصال العملية
خيط، شفة (اختياري)
تفاصيل المنتج

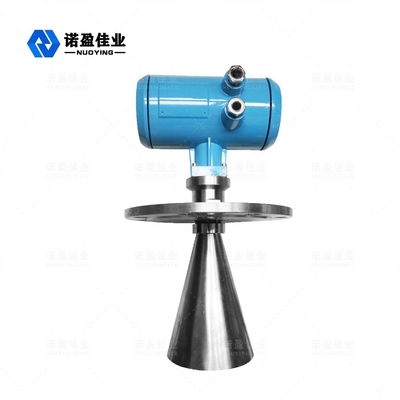

مقياس مستوى رادار 26GHz لخزان تخزين السوائل من النوع الصحي وحاويات عالية التآكل 2
ميزة المنتج

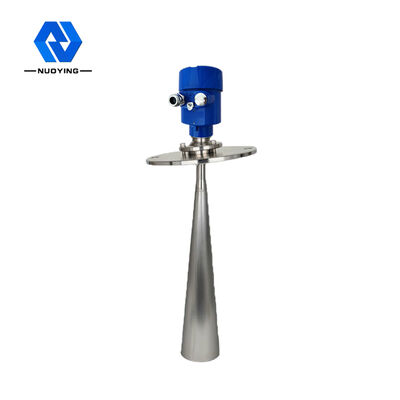

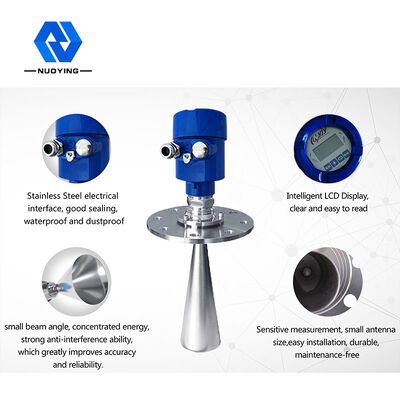

مقياس مستوى رادار 26GHz لخزان تخزين السوائل من النوع الصحي وحاويات عالية التآكل 3
تطبيقات متنوعة

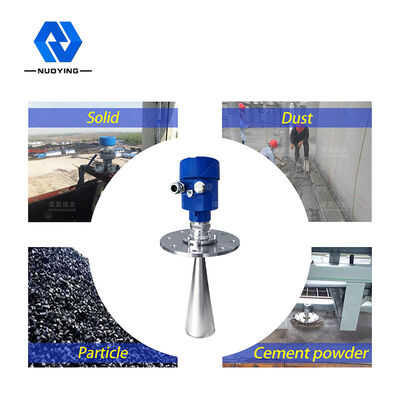

مقياس مستوى رادار 26GHz لخزان تخزين السوائل من النوع الصحي وحاويات عالية التآكل 4
عملاء التعاون

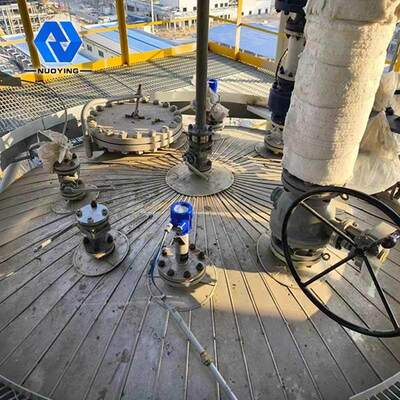

مقياس مستوى رادار 26GHz لخزان تخزين السوائل من النوع الصحي وحاويات عالية التآكل 5
