قناة المياه، الخزانات، الأنهار، البحيرات، المياه الضحلة، الخ
نطاق القياس:
30 م، 80 م
الدقة:
± 3 مم
درجة حرارة العملية:
-40 ~ 80 درجة
ضغط العملية:
-0.1 ~ 3.0 ميجا باسكال
عملية اتصال:
شفة / قوس (انتقائي)
فئة الحماية:
IP67
خرج الإشارة:
420mA/HART/RS485/Modbus...
الدرجة:
الصناعية
تفاصيل التغليف:
40 * 30 * 30 سم
القدرة على العرض:
1000 قطعة في الشهر
وصف المنتج
أداة قياس مستوى المتر خزان مراقبة المياه السائلة جهاز قياس 26ghz أجهزة استشعار سيلو الأسمنت

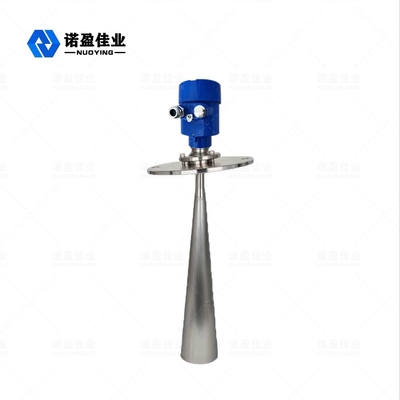

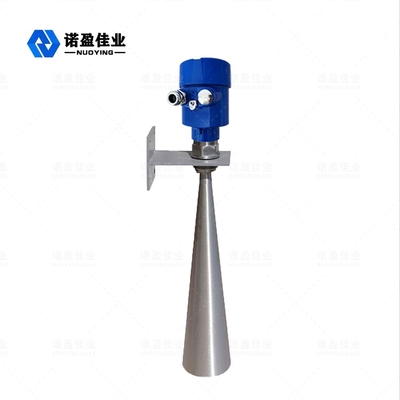

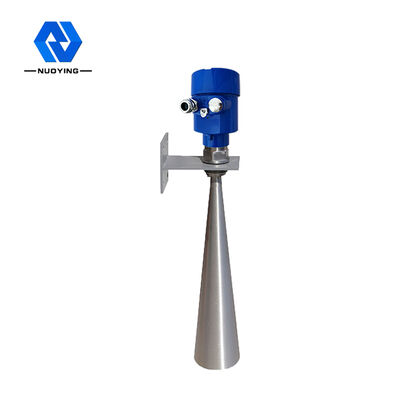

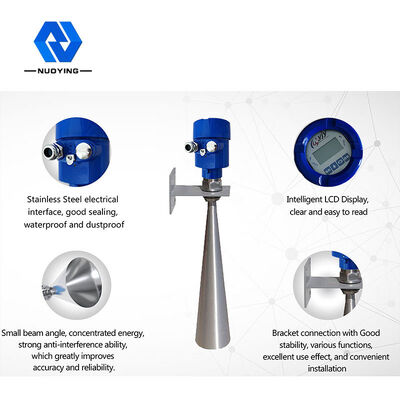

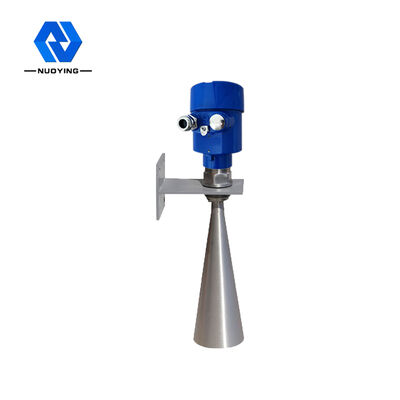

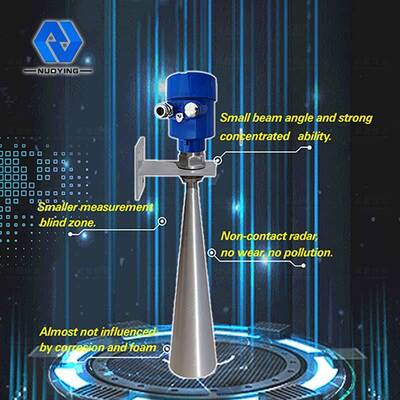

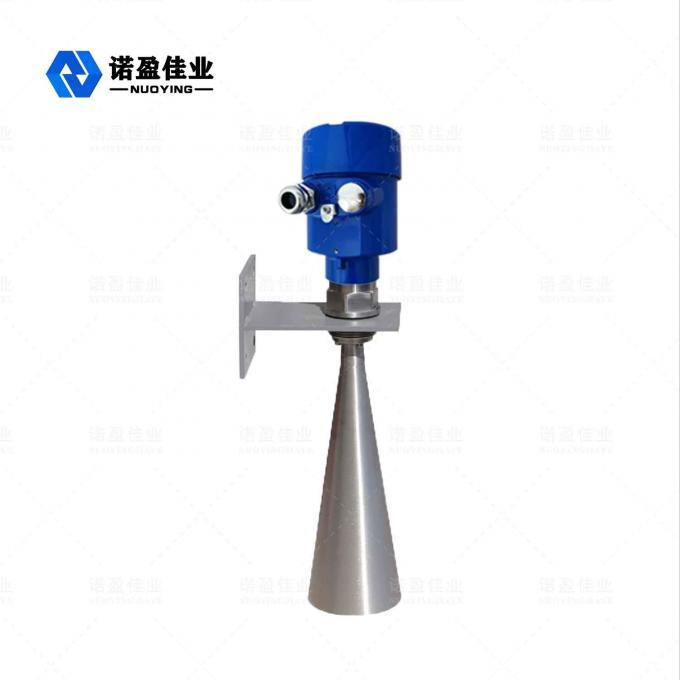

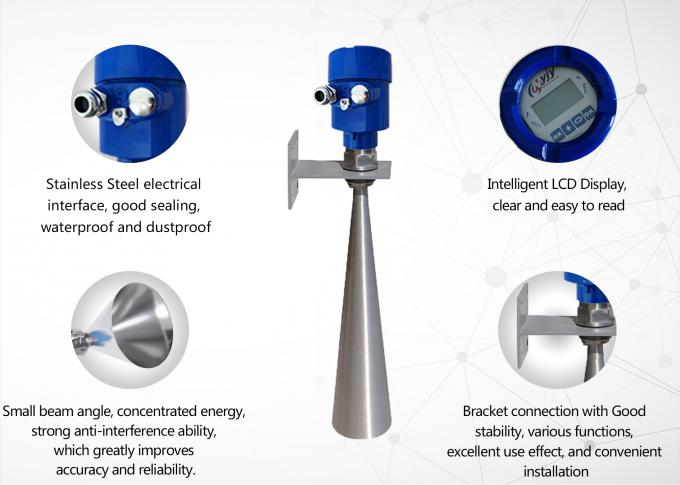

جهاز إرسال مستوى الرادار NYRD-SL
نظرة عامة
معايير المنتج
تطبيق نموذجي

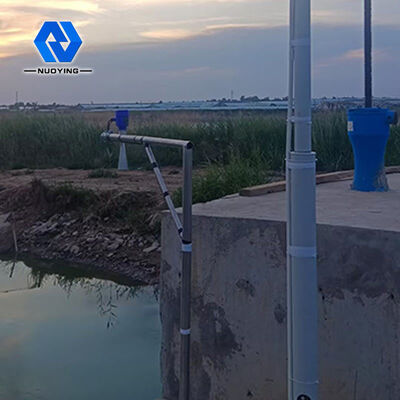

المجاري والخزانات والأنهار والبحيرات والشوائب الخ
مواد الهوائيات
316L ((اختياري)
نطاق القياس
30m،80m ((اختياري)
دقة القياس
0.05%-0.1%F.S
إمدادات الطاقة
24VDC ((خطان، أربعة خطوط)
درجة حرارة متوسطة
-40~+80 درجة مئوية
اتصال العملية
دعامة، فلنج ((اختياري)
ضغط العملية
0.1~2.0MPa
الدرجة المقاومة للانفجار
إكسيا II CT6 ((اختياري)
أبعاد هيكل قذيفة مقياس مستوى الرادار (وحدة: مليمتر)

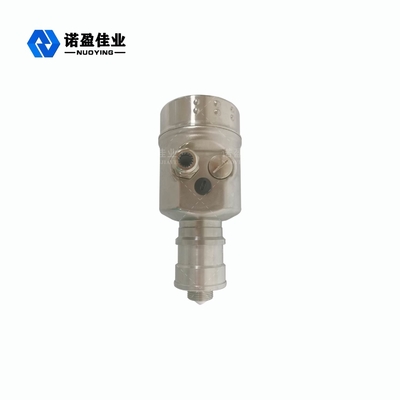

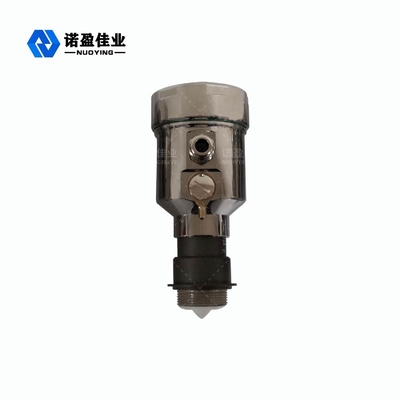

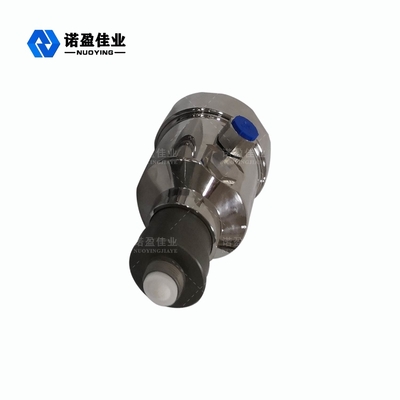

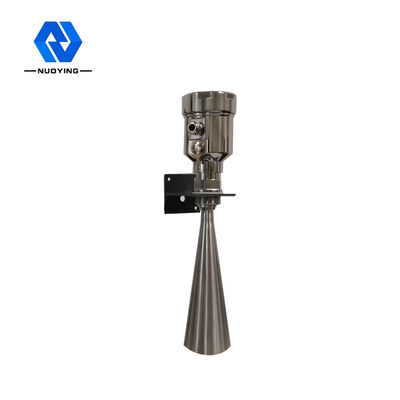

هناك نوعان من مقياس مستوى الرادار: واحد هو غلاف الألومنيوم المصبوب والآخر هو حالة الفولاذ المقاوم للصدأ. يمكن تصميم مخصص وفقا إلى متطلبات العميل وحالة الموقع.
وصف المنتجات
مبدأ عمل جهاز إرسال مستوى الرادار NYRD-SL 26GHz
جهاز قياس مستوى الرادار NYRD80X هو جهاز قياس مستوى الرادار عالي التردد 26GHz مع أقصى مسافة قياس 80m.الهوائي موقف كائن الرادار ينبعث نبض الميكروويف الضيق الذي يتم نقله إلى أسفل من خلال الهوائيبعد أن تلمس موجة النبض سطح الوسط المقاس ، يتم انعكاسها مرة أخرى واستقبالها من قبل نظام الهوائي مرة أخرى.يتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن (لأن النبضات تتحرك بسرعة كبيرة، الوقت الذي يستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والركض مرة أخرى إلى المستقبل هو فوري تقريبا).
نقطة القياس: سطح السفلية المدارية أو سطح الختم للشريط.
