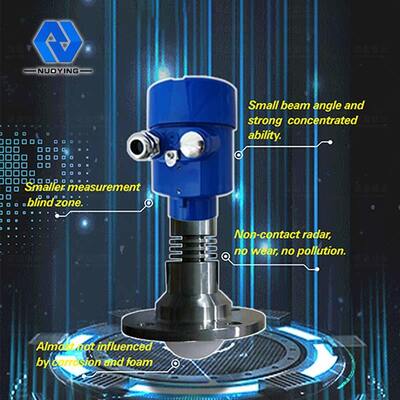

سائل أكال قوي غير ملامس مستشعر مستوى الماء بالرادار 26 جيجاهرتز NYRD-TJ جهاز إرسال قياس
جهاز إرسال مستوى الرادار NYRD-TJ-Aنظرة عامة
وصف المنتجات
مبدأ عمل جهاز إرسال مستوى الرادار 26 جيجاهرتز NYRD-PB
مقياس مستوى الرادار NYRD80X سلسلة المستشعر هو جهاز قياس مستوى رادار عالي التردد 26 جيجاهرتز بحد أقصى مسافة قياس 80 مترًا. تصدر هوائي موضع الكائن بالرادار نبضة ميكروويف ضيقة تنتقل لأسفل عبر الهوائي. بعد أن تلامس الموجة النبضية سطح الوسط المقاس، تنعكس مرة أخرى وتستقبلها أنظمة الهوائي مرة أخرى. يتم إرسال الإشارة إلى جزء الدائرة الإلكترونية ويتم تحويلها تلقائيًا إلى إشارة مستوى الكائن (نظرًا لأن النبضات تنتقل بسرعة كبيرة، فإن الوقت الذي تستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والارتداد إلى المستقبل يكون تقريبًافوري).
مرجع القياس: السطح السفلي الحلزوني أو سطح إغلاق الشفة.
معلمات المنتج
تطبيق نموذجي
سهل التبلور، تكثف الندى، سام، أكال قوي
هوائي مادة

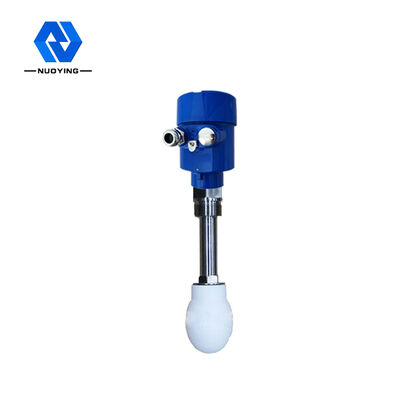

هوائي عدسة، 316L+PTFE (اختياري)
نطاق القياس
40 متر
دقة القياس
0.05%-0.1%F.S
مزود الطاقة
24VDC (خطان، أربعة خطوط)
درجة حرارة الوسط
-40~+120 درجة مئوية، -40~+260 درجة مئوية
اتصال العملية

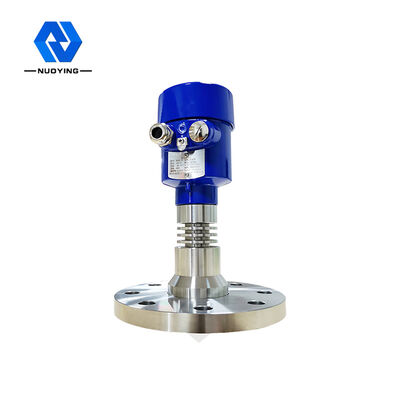

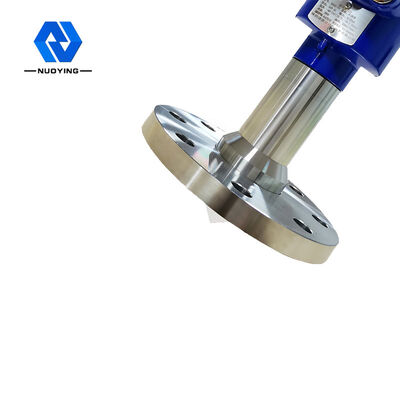

شفة، قوس (اختياري)
ضغط العملية
-0.1~2.0 ميجا باسكال
أبعاد هيكل غلاف مقياس مستوى الرادار (الوحدة: مم)
هناك نوعان من مقياس مستوى الرادار: أحدهما هو غلاف من الألومنيوم المصبوب والآخر هو غلاف من الفولاذ المقاوم للصدأ. يمكن إجراء تصميم مخصص وفقًا لمتطلبات العميل وظروف الموقع.
