| اسم العلامة التجارية: | Nuoying JIAYE |
| رقم الطراز: | NYRD806 |
| الـ MOQ: | 1 مجموعة |
| السعر: | 130USD - 9000USD |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1000 وحدة في الشهر |

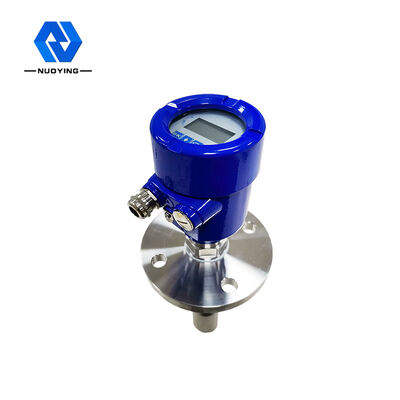

مستوى إشارة الرادار 26GHz مستوى المقاييس رادار موجة مستوى الصلب جهاز استشعار مستوى الرادار الموجه جهاز إرسال مقياس مستوى المياه
جهاز إرسال مستوى الرادارإدخال المنتج

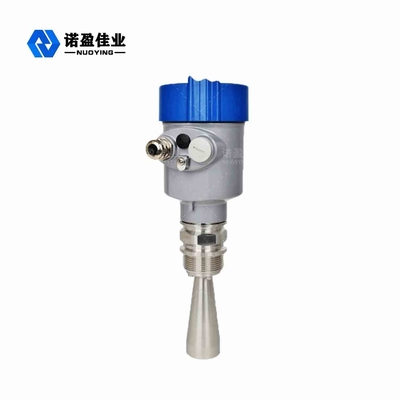

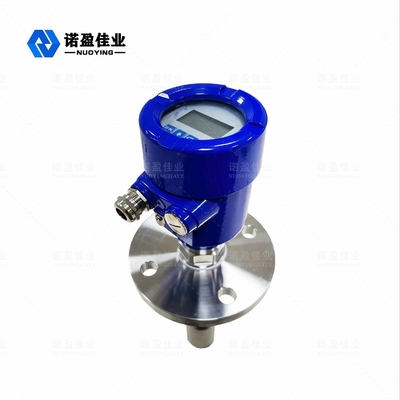

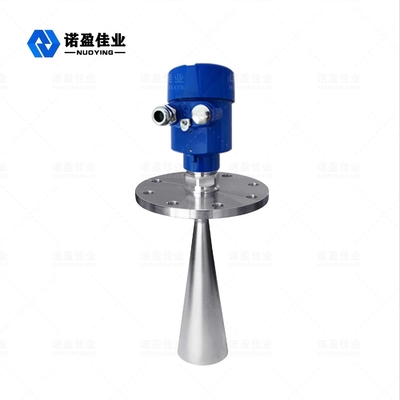

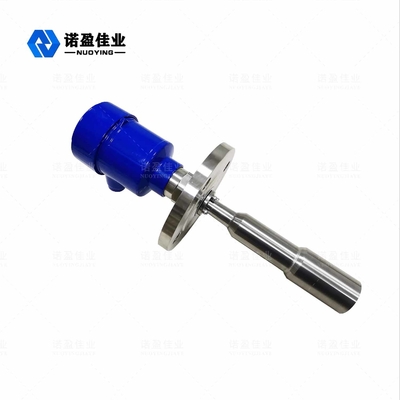

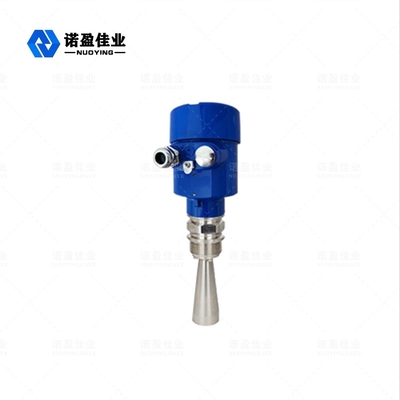

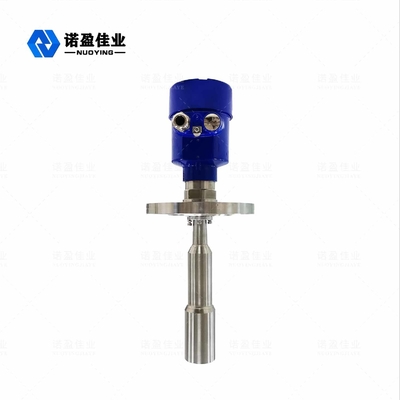

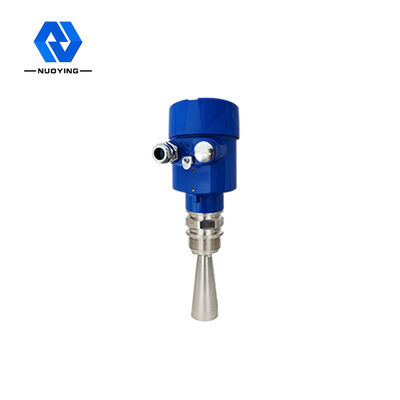

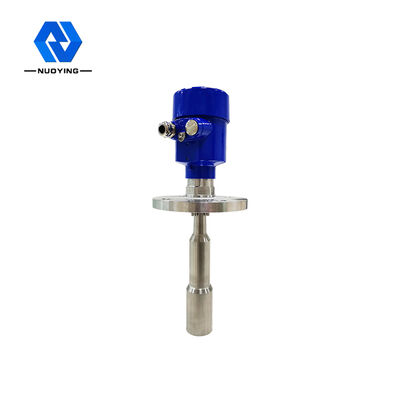

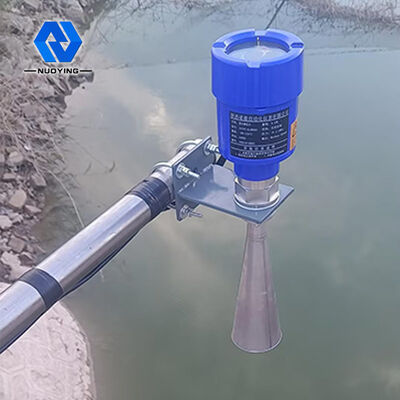

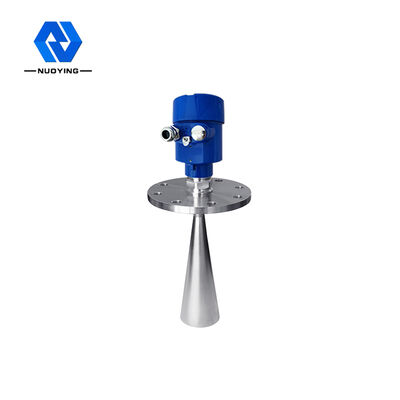

جهاز قياس مستوى الرادار NYR D80X هو جهاز قياس مستوى الرادار عالي التردد 26 هرتز مع أقصى مسافة قياس تبلغ 80 مترًا. تم تحسين الهوائي بشكل أكبر ،ويمكن لمعالج الميكرو الجديد السريع أن يؤدي معالجة تحليل إشارات عالية السرعة بحيث يمكن استخدام الجهاز في بعض ظروف القياس المعقدة مثل غلاية التفاعلالتخزين الصلب.
جهاز إرسال مستوى الرادارالمعايير التقنية
| النموذج | NYRD-806 |
| التطبيق | درجة الحرارة والضغط والسائل القليل من التآكل |
| نطاق القياس | 30 متر |
| مواد الهوائيات | 316L |
| الدقة | ± 3 ملم |
| درجة حرارة متوسطة | 40 درجة مئوية ≈ 250 درجة مئوية |
| ضغط العملية | 0.1 〜4.OMPa |
| إمدادات الطاقة | 24VDC (خطين، أربعة خطوط) |
| اتصال العملية | دعم، فلانج |
| درجة الحماية | IP67 |
| نطاق التردد | 26 غيغاهرتز |
| الدرجة المقاومة للانفجار | إكسيا II C T6 Ga/ إكسديا II C T6 Gb |
| مخرج الإشارة | 4... 20mA/HART (اثنان / أربعة) RS485/Modbus... |
| العدد | درجة حرارة العملية |
| الـ NYRD | 1 -40 〜 + 100°C |
| نموذج المنتج | 2 -40 〜 + 130°C |
| 805 مدى 10m | 3 -40 〜 + 250 درجة مئوية |
| 806 مدى30m | 4 -40 〜+400°C |
| 807 مدى20 متر | Y نوع مخصص خاص |
| 808 مدى70m | ضغط العملية |
| 809 مدى35m | 1 -0.1 〜 +0.3MPa |
| 810 مدى80m | 2 -0.1 〜+2.0MPa |
| -86 مدى20 متر | 3 -0.1~+4.0MPa |
| -87 مدى35م | Y نوع مخصص خاص |
| -المدى 30م،80م | الختم |
| -ب.ب. مدى40م | و فيتون |
| - مدى SD40m | (كي كالريز) |
| -منطقه TJ40m | Y نوع مخصص خاص |
| الهوائي / الحجم / المواد | مادة القشرة/ الحماية |
| هوائي باتر / قرن مغلق / PTFE | ألومنيوم/IP67 |
| ب هوائي البوق / 46mm / 316L | D الألومنيوم (غرفة مزدوجة) / IP67 S SS 304 / IP68 |
| C الهوائي البوق / 76mm / 316L | Y نوع مخصص خاص |
| الهوائية البوق / 96mm / 316L | الدرجة المقاومة للانفجار |
| الهوائي E الهوائي 121mm/316L | P المعيار |
| F الهوائي الميل / 242mm 316L | إكسيا IICT6 |
| P الهوائي المسطح / PTFE | G Exd[ia] IICT6 |
| S الهوائي القطري / PTFE | Y نوع مخصص خاص |
| ر الهوائية العصا / القرن المغلق / PFA | واجهة كهربائية |
| Y نوع مخصص خاص | M M20X1. 5 |
| التحكم في العملية | N 1/2 NPT |
| وصلة خيط: G1%A | Y نوع مخصص خاص |
| B وصلة اللحاء: DN50 | العرض |
| C اتصال الجهاز: DN80 | حزام |
| D وصلة اللحاء: DN100 | إكس بدون |
| E اتصال الجهاز: DN 150 | الطول (وحدة: سم) |
| F الاتصال العالمي بالفلانج | x |
| G تثبيت التثبيت | |
| H تثبيت الدبابيس | |
| Y نوع مخصص خاص | |
| الطاقة المخرجة/الطاقة المقدمة | |
| 2 4 ~ 20mA / 24VDC سلكين | |
| 3 4 ~ 20mA / 24VDC / هارت سلكين | |
| 4 4 ~ 20mA / 220VAC / هارت أربعة أسلاك | |
| 5 RS485/Modbus |
ملاحظة: حسب الطلب
جهاز إرسال مستوى الرادارمبدأ العمل
الهوائي على مستوى الرادار ينبعث نبضات ضيقة من الميكروويف ويتم نقلها عبر الهوائي بعد أن تلمس النبضات سطح الوسط الذي يتم قياسهيتم انعكاسها مرة أخرى وقبولها من قبل نظام الهوائي مرة أخرى، إرسال إشارة إلى جزء الدوائر الإلكترونية تحولت تلقائيًا إلى إشارة موقع الكائن ((لأن سرعة انتشار النبض سريعة للغاية،الوقت الذي يستغرقه الموجات الكهرومغناطيسية للوصول إلى الهدف والعكس مرة أخرى إلى جهاز الاستقبال هو تقريبا فوريسطح قاعدة القياس: قاع الخيط أو غطاء الشبكة
ملاحظة: استخدم توقيت كائن الرادار للتأكد من أن أعلى مستوى لا يمكن أن يدخل منطقة القياس العمي ((المنطقة D في الشكل)
