| اسم العلامة التجارية: | NUOYINGJIAYE |
| رقم الطراز: | NYRD701 |
| الـ MOQ: | 1 pcs |
| السعر: | $450 to $1700 /pcs |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1000 pcs/ pre month |

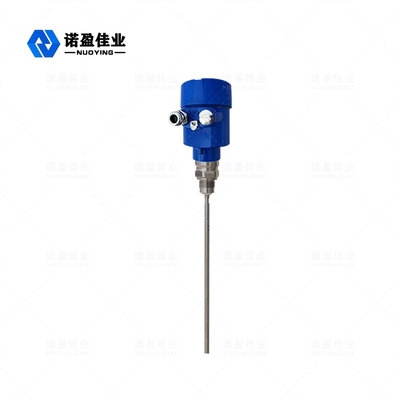

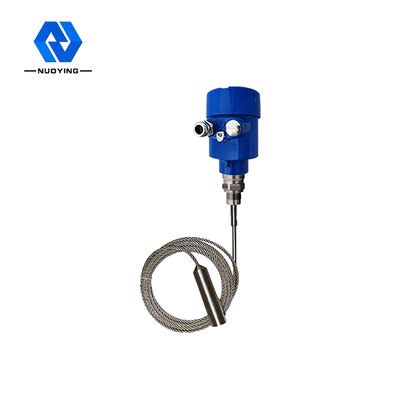

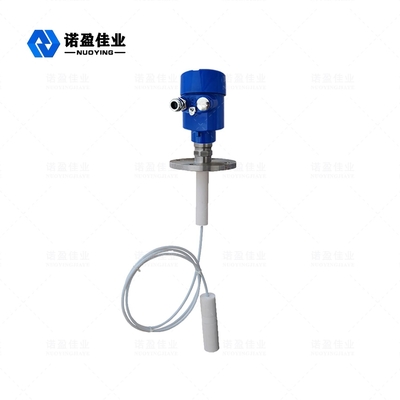

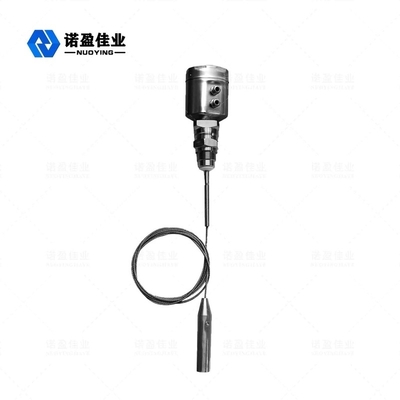

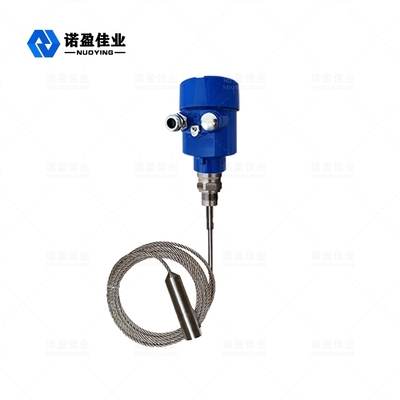

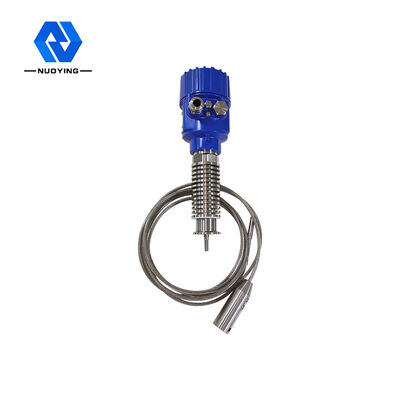

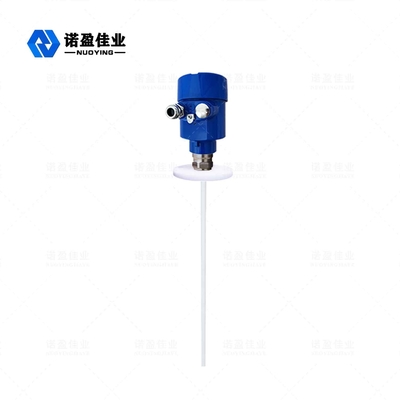

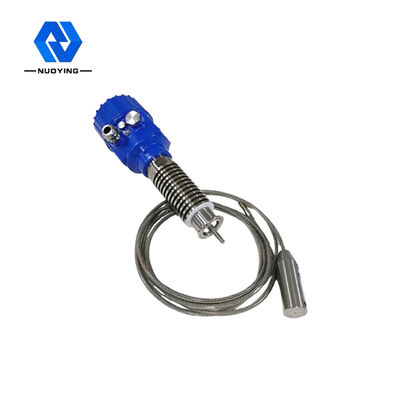

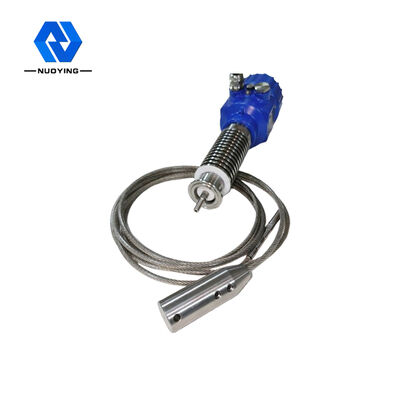

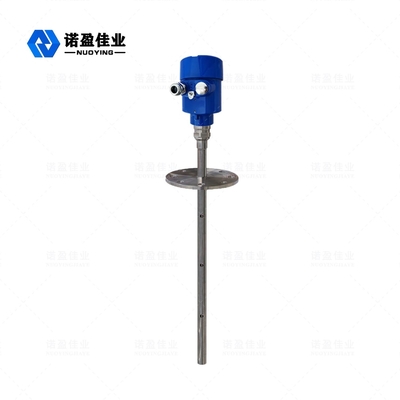

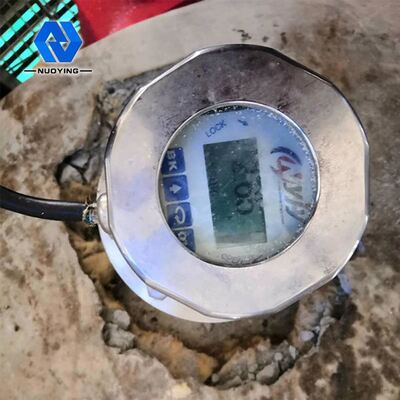

NYRD701 جهاز إرسال مستوى الرادار الموجه لقياس المستوى المستمر للسوائل والمعجونات والدبابات
NYRD701 مبدأ عمل جهاز إرسال مستوى الرادار الموجه
نبضات الميكروويف عالية التردد التي يرسلها رادار الموجة الموجهة تنتشر على طول مكون الكشف (كابل فولاذي أو قضيب فولاذي). عند مواجهة الوسط المقاس ،يسبب انعكاس بسبب تغير مفاجئ في الثابتة الكهربائية، ويتم انعكاس جزء من طاقة النبض مرة أخرى. الفاصل الزمني بين النبض المنقول والنبض المنعكس يتناسب مع المسافة من الوسط المقاس.
مدخل:
رادار الموجات الموجهة هو أداة قياس تستند إلى مبدأ السفر عبر الزمنويمكن تحويل وقت التشغيل إلى إشارة مستوى المواد من خلال المكونات الإلكترونيةيُرسل المسبار نبضات عالية التردد ويتوسع على طول الكابل أو المسبار. عندما تلتقي النبضات بسطح المادة، يتم انعكاسها مرة أخرى وتستقبلها جهاز الاستقبال في الأداة.ويتم تحويل إشارة المسافة إلى إشارة مستوى المواد.
يتم إرسال الإشارة المنعكسة إلى الدائرة الإلكترونية للجهاز على طول الكابل أو المسبار.المعالج الصغير يعالج الإشارة ويحدد الصدى الناتج عن نبض الميكروويف على سطح المادةالتعرف الصحيح على إشارة الصدى يتم بواسطة برنامج نبض.
المسافة D من سطح المادة متناسبة مع سفر النبض في الزمن T:
D=C×T/2 (C هي سرعة الضوء).
وبما أن المسافة E من الخزان الفارغ معروفة، فإن مستوى المواد L هو:
L=E-D
الناتج:
يتم تعيينها عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، وارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معايير التطبيق.معايير التطبيق سوف تكيّف الآلة تلقائيًا مع بيئة القياس، مما يعادل 4-20mA الخروج.
NYRD701 ميزة تصميم جهاز إرسال مستوى الرادار الموجه
1يستخدم مقياس مستوى الرادار الذكي تكنولوجيا معالجة الموجات الدقيقة المتقدمة وتكنولوجيا معالجة الصدى الفريدةقياس أكثر دقةفي الوقت نفسه، رادار الموجة الموجهة مقاومة للتماسك ولا تتأثر بالحرارة الخارجية مثل درجة الحرارة المتوسطة والتماسك.
2مجموعة متنوعة من أنماط اتصال العمليات وأنواع مكونات الكشف تجعل أجهزة رادار مستوى الموجات الموجهة من سلسلة 70X مناسبة لمختلف ظروف العمل والتطبيقات المعقدة.مثل ارتفاع درجة الحرارة، ضغط عالية ومتوسطات ثابتة كهربائية منخفضة.
3مع وضع العمل النبض، والمنتج لديه طاقة انبعاثات منخفضة للغاية ويمكن تثبيتها في مختلف الحاويات المعدنية وغير المعدنية، دون ضرر للجسم البشري والبيئة.
NYRD701 المعلمات التقنية لمُرسِل مستوى الرادار الموجه
| تطبيق نموذجي | سائل، غبار، جزيئات صلبة |

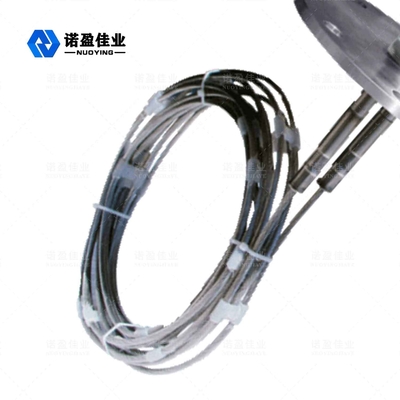

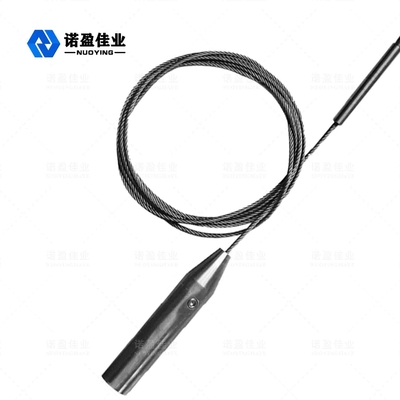

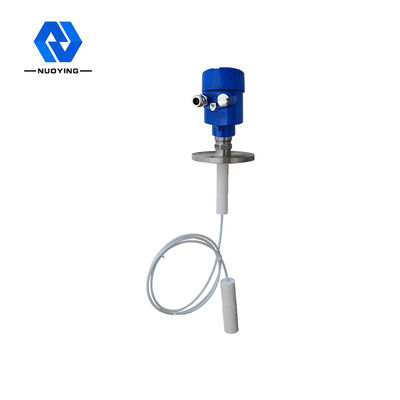

| مواد الهوائيات | كابل مرن،PTFE، 304 ((اختياري) |
| نطاق القياس | 30 متر |
| دقة القياس | 0.05%-0.1%F.S |
| إمدادات الطاقة | 24VDC ((خطوطان، أربعة خطوط) |
| درجة حرارة متوسطة | -40~+130°C،-40~+250°C |
| ضغط العملية | -0.1~4.0MPa |

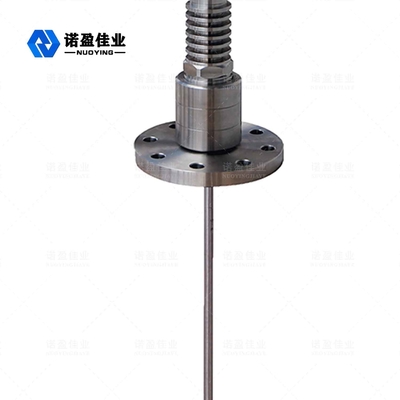

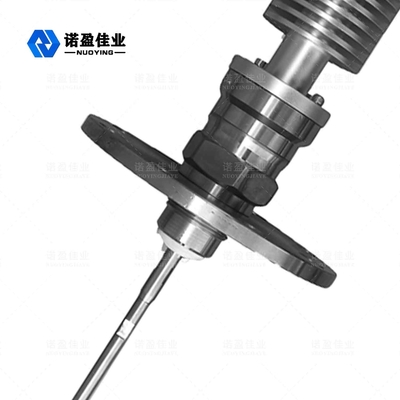

| اتصال العملية | الخيوط والشظايا (اختياري) |
| مستوى الحماية | IP67 |
| الدرجة المقاومة للانفجار | إكسيا II CT6 |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
ملاحظة: يمكن تخصيص المنتجات وفقا لمتطلبات المستخدمين المحددة.
NYRD701 مجال تطبيق جهاز إرسال مستوى الرادار الموجه
1محطات توليد الكهرباء: الخزانات ومضخات الصوامع، ومعاقل البخار، وتخزين الرماد، وخزانات النفط، إلخ.
2حقل النفط: خزانات تخزين النفط الخام، خزانات تخزين النفط المكرر، فاصلات ثلاثية المراحل، خزانات التركيب، خزانات مياه الصرف الصحي، خزانات الطين الحفر، الخ.
3المواد الكيميائية: برج تقطير النفط الخام، صوامع المواد الخام، الصوامع الوسيطة، خزان التفاعل، خزان الأمونيا، خزان تخزين الأسفلت، الخ.
4المعادن: صوامع المواد الخام، صوامع المواد المساعدة، خزانات عازلة الخلايا الكهربائية، إلخ.
5الموارد المائية: القنوات والخزانات، ري الأراضي الزراعية، مراقبة مستوى مياه الأنهار، تحذير من الفيضانات المفاجئة، الفيضانات الحضرية، إلخ.
6المواد الغذائية: مصنع العصائر، مصنع الحليب، خزان تخزين السكر الخام، خزان تخزين معجون الطماطم، خزان تخزين مصنع البيرة، إلخ.
7الأدوية: خزانات تخزين الأدوية الصينية، فاصلات، خزانات التخمير، الخ.
8معالجة المياه: الخزانات، الحفر، خزانات معالجة المياه، خزانات الرواسب، الآبار العميقة، شبكات مياه الشرب، إلخ.
9الورق: مخزن المواد الخام، برج تخزين، طبل تجفيف، مخزن مواد كيميائية، الخ
10غيرها: محاجر، مناجم الفحم، حماية البيئة، بناء السفن وغيرها من الصناعات.
