| اسم العلامة التجارية: | NUOYINGJIAYE |
| رقم الطراز: | NYRD701 |
| الـ MOQ: | 1 pc |
| السعر: | $450~$1700/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1000 pcs/month |

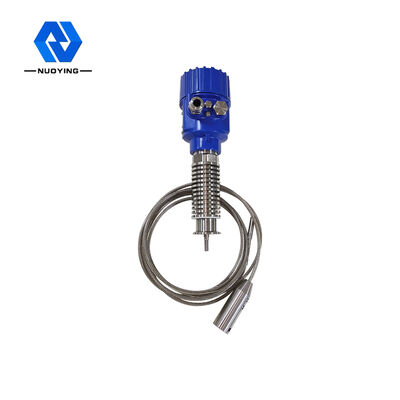

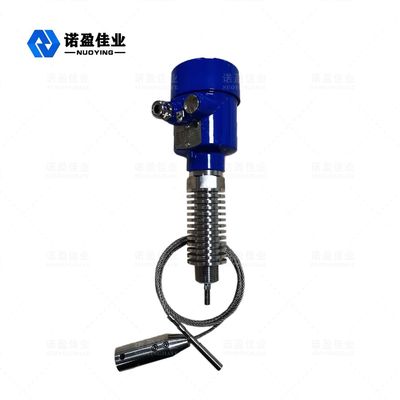

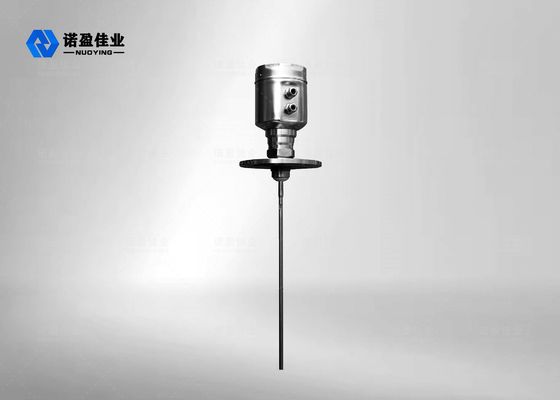

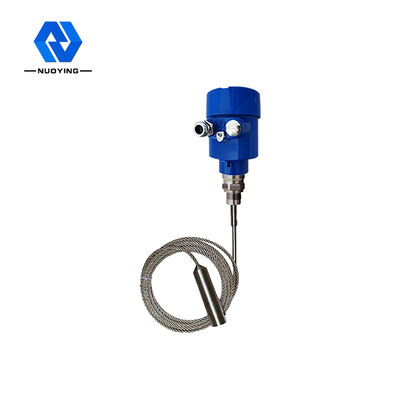

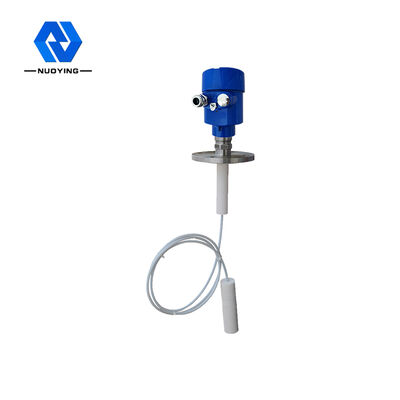

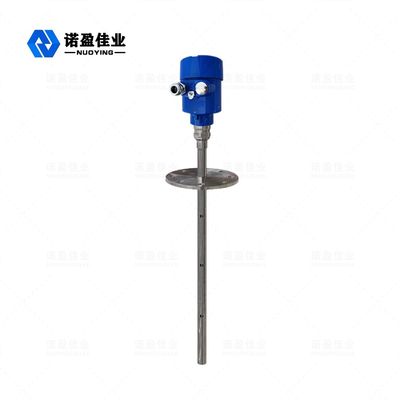

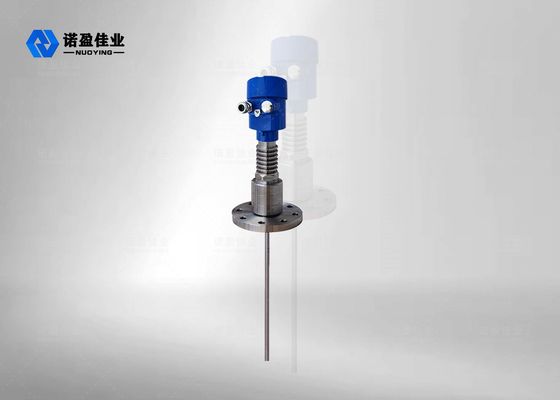

NYRD 701 جهاز إرسال مستوى الرادار الموجي الموجه SS304 SS316 مسبار قضيب -20～80 درجة مئوية
مبدأ عمل جهاز إرسال مستوى الرادار الموجي الموجه NYRD 702 بدقة عالية قابلة للاتصال بطول 6 أمتار
ينتشر نبض الميكروويف عالي التردد المنبعث من الرادار الموجي الموجه على طول مكون الكشف (كابل فولاذي أو قضيب)، ويواجه الوسط المقاس. بسبب التغيير المفاجئ في ثابت العزل الكهربائي، فإنه يتسبب في انعكاس، وينعكس جزء من طاقة النبض مرة أخرى. الفترة الزمنية بين النبض المرسل والنبض المنعكس تتناسب مع مسافة الوسط المقاس بالتأكيد.
أناعملية الإدخال
الرادار الموجي الموجه هو أداة قياس تعتمد على مبدأ السفر الزمني. تعمل موجة الرادار بسرعة الضوء، ويمكن تحويل وقت التشغيل إلى إشارة مستوى الكائن بواسطة المكونات الإلكترونية. يطلق المسبار نبضة عالية التردد وينتشر على طول الكابل أو مسبار القضيب.
ياعملية الإخراج
عن طريق إدخال ارتفاع الخزان الفارغ E (= صفر)، وارتفاع الخزان الممتلئ F (= النطاق الكامل) وبعض معلمات التطبيق، ستقوم معلمات التطبيق تلقائيًا بتكييف العداد مع بيئة القياس، المقابلة لإخراج 4-20mA.
ميزات التصميملجهاز إرسال مستوى الرادار الموجي الموجه NYRD 702 بدقة عالية قابلة للاتصال بطول 6 أمتار
◎ يعتمد مقياس مستوى الكائن بالرادار الموجي الموجه تقنية معالجة الميكروويف المتقدمة وتقنية معالجة الصدى الفريدة لاكتشاف الصدى، والقياس بالاتصال، ودقة القياس العالية، والقياس الأكثر دقة. في الوقت نفسه، لا يتأثر الرادار الموجي الموجه بالبيئة الخارجية مثل درجة حرارة الوسط والالتصاق.

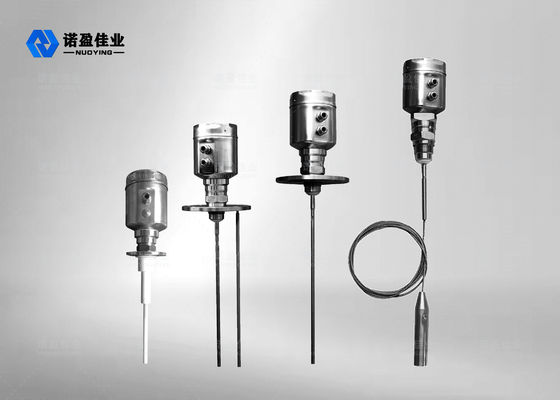

◎ سلسلة 70X من مقياس مستوى الكائن بالرادار الموجي الموجه مناسبة لظروف العمل والتطبيقات المعقدة المختلفة نظرًا لوجود أوضاع اتصال العملية وأنواع وحدة الكشف المختلفة. مثل: درجة الحرارة العالية والضغط العالي والوسط ذو ثابت العزل الكهربائي المنخفض.
◎ وضع العمل النبضي، طاقة انبعاث منخفضة، يمكن تثبيته في مجموعة متنوعة من الحاويات المعدنية وغير المعدنية، ولا ضرر على جسم الإنسان والبيئة.
المعايير الفنية لمقياس مستوى الرادار الموجي الموجه NYRD 701 بدقة عالية وقابل للاتصال بطول 30 مترًا في درجة الحرارة والضغط العاليين
| تطبيق نموذجي | السائل (ملف تسخين مدمج منخفض العزل الكهربائي، سلم،) |
| الغبار (الرماد المتطاير، مسحوق الحجر الجيري،) | |
| الصلب (الحبوب، الحصى) | |
| نموذج المنتج | NYRD701 |

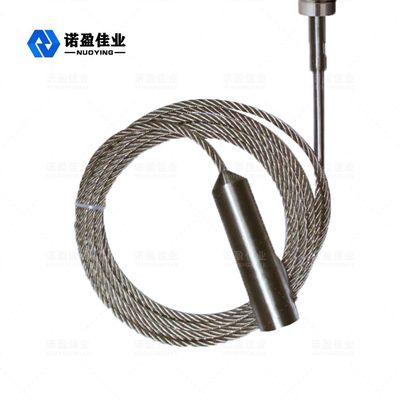

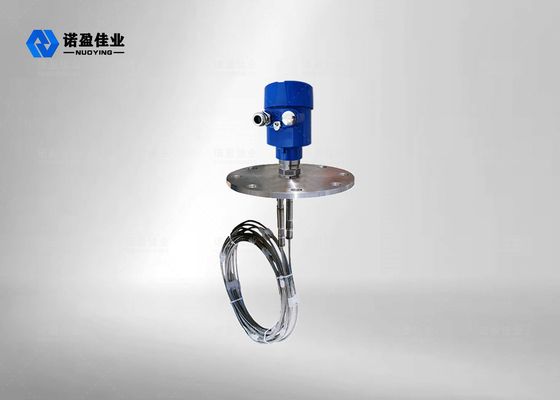

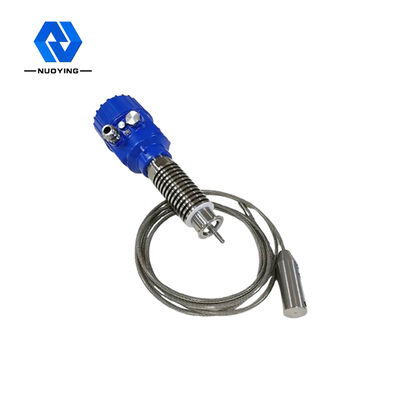

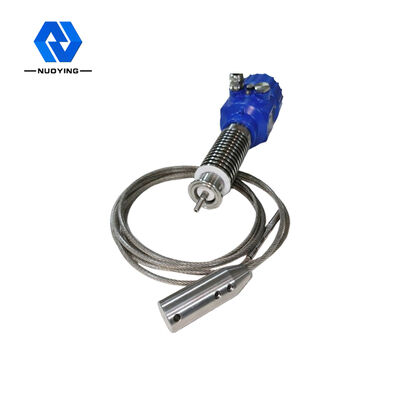

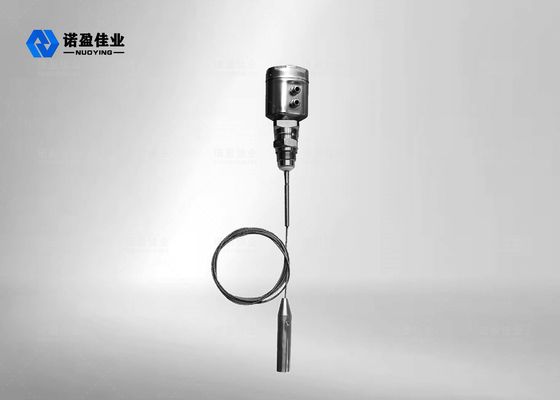

| شكل الهوائي | نوع الكابل، نوع القضيب، |
| مادة الهوائي | PTFE، 304، 316 |
| أخذ عينات الصدى | 55 مرة / ثانية |
| نطاق القياس | 6 أمتار، 30 مترًا |
| دقة القياس | 0.05% ~ 0.1% F.S |
| مزود الطاقة | 24VDC (سلكان، أربعة أسلاك)، 220VAC |
| إخراج الإشارة | 4... 20mA/HART/RS485/Modbus... |
| درجة حرارة العملية | -40~ +130 درجة مئوية، -40~ +250 درجة مئوية، -40~ +500 درجة مئوية |
| ضغط العملية | -0.1~2.0MPa, -0.1~4.0MPa |
| اتصال العملية | خيط، قوس، شفة، مشبك (اختياري) |
| الواجهة الكهربائية | M20×1.5، ½ " NPT |
| درجة الحماية | IP 65، IP 67، IP 68 |
| درجة مقاومة الانفجار | ExdIICT6Gb |
※ملاحظة: يمكن تخصيص المنتج وفقًا للمتطلبات المحددة للمستخدمين.
