| اسم العلامة التجارية: | NUOYINGJIAYE |
| رقم الطراز: | NYRD701 |
| الـ MOQ: | 1 pc |
| السعر: | $450~$1700/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1000 pcs/month |

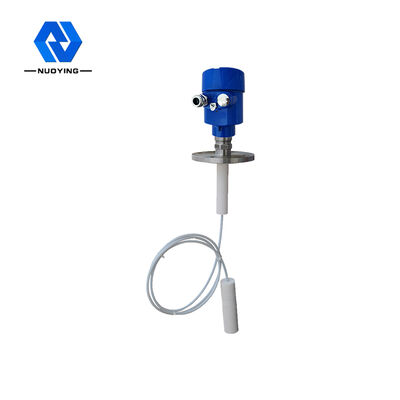

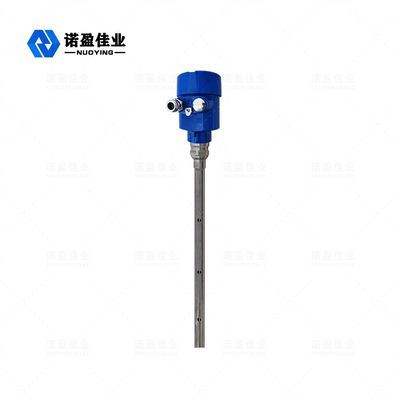

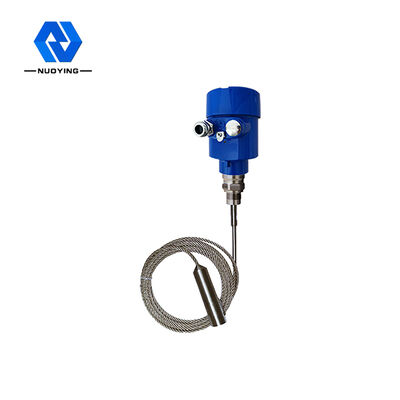

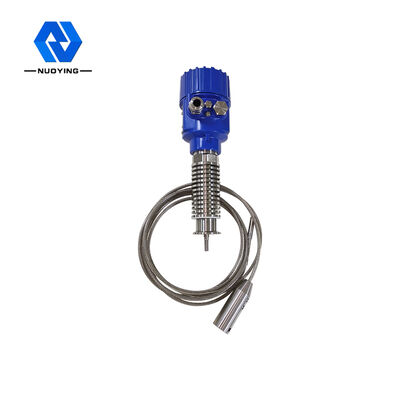

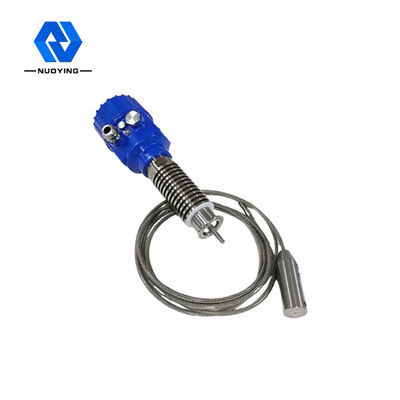

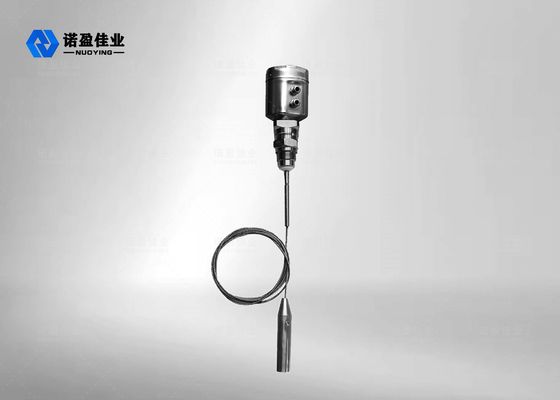

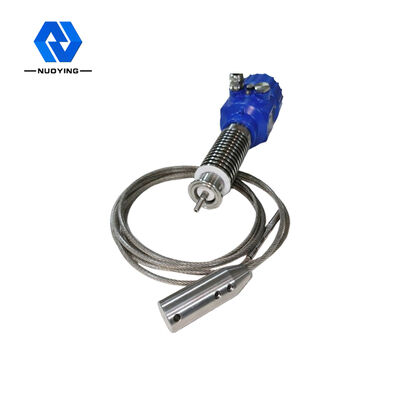

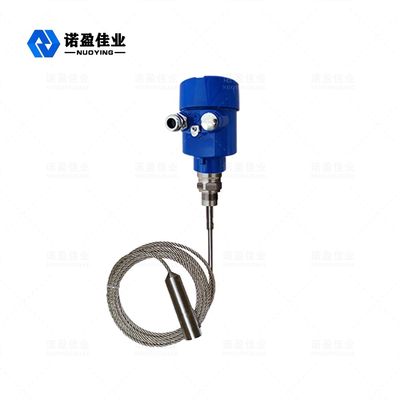

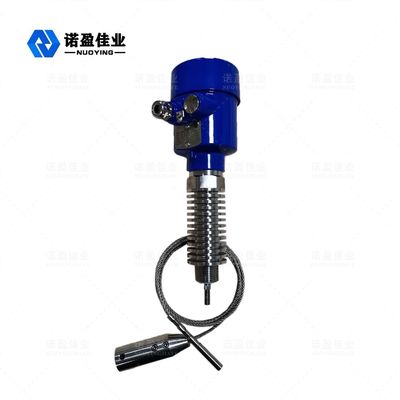

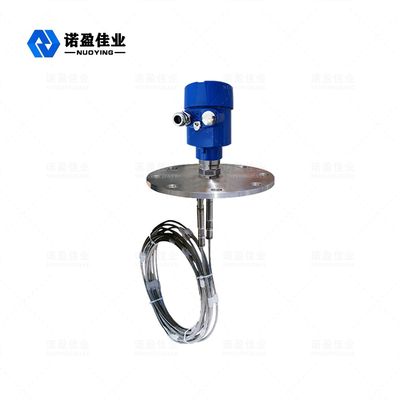

NYRD 701 30m مقياس مستوى الرادار الموجي الموجه لطبقات المستحلب في صناعة النفط والغاز والكيماويات والبتروكيماويات
مبدأ عملمقياس مستوى الرادار الموجي الموجه القابل للتلامس بطول 30 مترًا للسوائل شديدة التآكل NYRD 701
ينتشر نبض الميكروويف عالي التردد المنبعث من الرادار الموجي الموجه على طول مكون الكشف (كابل فولاذي أو قضيب فولاذي)، ويواجه الوسط المقاس. نظرًا للتغير المفاجئ في ثابت العزل الكهربائي، فإنه يتسبب في انعكاس، وينعكس جزء من طاقة النبض مرة أخرى. الفترة الزمنية بين النبض المرسل والنبض المنعكس تتناسب مع مسافة الوسط المقاس.
Iعملية الإدخال
الرادار الموجي الموجه هو أداة قياس تعتمد على مبدأ السفر الزمني. تعمل موجة الرادار بسرعة الضوء، ويمكن تحويل وقت التشغيل إلى إشارة مستوى الكائن بواسطة المكونات الإلكترونية. تحقق المسبار نبضًا عالي التردد وينتشر على طول الكابل أو مسبار القضيب.
Oعملية الإخراج
عن طريق إدخال ارتفاع الخزان الفارغ E (= صفر)، وارتفاع الخزان الممتلئ F (= النطاق الكامل) وبعض معلمات التطبيق، ستقوم معلمات التطبيق تلقائيًا بتكييف العداد مع بيئة القياس، المقابلة لإخراج 4-20mA.
ميزات التصميم منمقياس مستوى الرادار الموجي الموجه القابل للتلامس بطول 30 مترًا للسوائل شديدة التآكل NYRD 701
◎ يعتمد مقياس مستوى الكائن بالرادار الموجي الموجه تقنية معالجة الميكروويف المتقدمة وتقنية معالجة الصدى الفريدة لاكتشاف الصدى، والقياس بالتلامس، ودقة القياس العالية، والقياس الأكثر دقة. في الوقت نفسه، لا يتأثر الرادار الموجي الموجه بالبيئة الخارجية مثل درجة حرارة الوسط والالتصاق.
◎ سلسلة 70X من مقياس مستوى الكائن بالرادار الموجي الموجه مناسبة لظروف العمل والتطبيقات المعقدة المختلفة نظرًا لطرق توصيل العملية وأنواع وحدة الكشف المختلفة. مثل: درجة الحرارة العالية والضغط العالي والوسط ذو ثابت العزل الكهربائي المنخفض.
◎ وضع العمل النبضي، طاقة انبعاث منخفضة، يمكن تثبيته في مجموعة متنوعة من الحاويات المعدنية وغير المعدنية، ولا ضرر على جسم الإنسان والبيئة.
المعلمة الفنية من مقياس مستوى الرادار الموجي الموجه القابل للتلامس بطول 30 مترًا للسوائل شديدة التآكل NYRD 701
| تطبيق نموذجي | السائل (التآكل الشديد، ثابت العزل الكهربائي المنخفض، الالتصاق، درجة الحرارة العالية والضغط العالي، ملف تسخين مدمج، سلم، لوحة عائمة وغيرها من المناسبات المعقدة) |
| الغبار (الرماد المتطاير، مسحوق الحجر الجيري، مسحوق الأسمنت، الخرسانة وغيرها من الوسائط) | |
| الصلب (الجسيمات الصغيرة، الحبوب، الحصى، الرمل وغيرها من الوسائط) | |
| نموذج المنتج | NYRD701,NYRD702, NYRD703,NYRD704,NYRD705 |

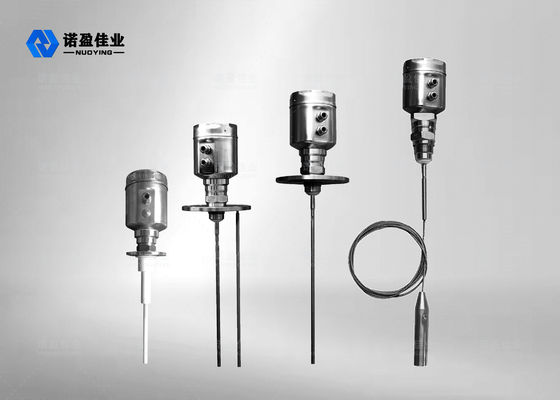

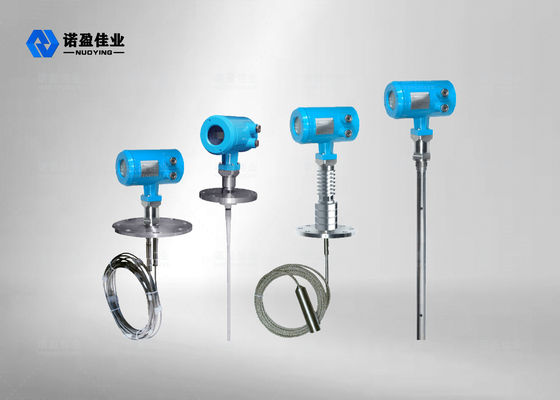

| شكل الهوائي | نوع الكابل، نوع القضيب، نوع الكابل المزدوج، نوع القضيب المزدوج، نوع أنبوب الموجة الموجهة |
| مادة الهوائي | PTFE، 304، 316 |
| أخذ عينات الصدى | 55 مرة / ثانية |
| نطاق القياس | 6 م، 30 م |
| دقة القياس | 0.05% ~ 0.1% F.S |
| مزود الطاقة | 24VDC (سلكان، أربعة أسلاك)، 220VAC |
| إخراج الإشارة | 4... 20mA/HART/RS485/Modbus... |
| درجة حرارة العملية | -40~ +130 درجة مئوية، -40~ +250 درجة مئوية، -40~ +500 درجة مئوية |
| ضغط العملية | -0.1~2.0MPa, -0.1~4.0MPa |

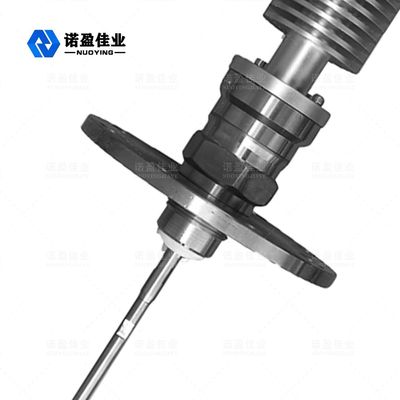

| وصلة العملية | خيط، قوس، شفة، مشبك (اختياري) |
| الواجهة الكهربائية | M20×1.5 , ½ " NPT |
| درجة الحماية | IP 65، IP 67، IP 68 (اختياري) |
| درجة مقاومة الانفجار | ExiaIICT6Ga, ExdIICT6Gb (انظر الشهادة للحصول على التفاصيل) |
※ملاحظة: يمكن تخصيص المنتج وفقًا للمتطلبات المحددة للمستخدمين.
