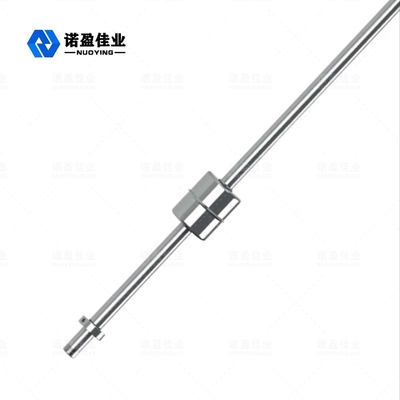

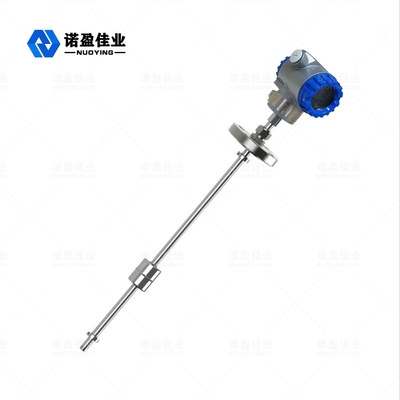

NYFZ SS304 جهاز إرسال مستوى عائم مغناطيسي 50-5000mm 720mW

NYFZ مقياس مستوى تعويم مستوى جهاز الإرسال المغناطيسي لقياس مستوى السائل

مقياس مستوى تعويم مغناطيسي

تعويم مغناطيسيمستوى مترالتشغيل مبدأ

يستخدم مقياس مستوى السائل المغناطيسي الطفو المغناطيسي الحلقي لأعلى أو لأسفل مع مستوى السائل لجعل جهاز الإرسال يقود امتصاص أنبوب الزنبرك الجاف في قضيب القياس ، وتحويل مستوى السائل إلى إشارة هيدروكسيلامين الناتجة عن المقاومة الكهربية المقابلة ، ثم قم بتثبيت وحدة دارة نقل متكاملة في صندوق التوصيل.يتم تحويل إشارة المقاومة إلى خرج إشارة قياسي بسلكين 4 ^ 2OmA ، كما يوفر مقياس مستوى السائل maglev أيضًا شاشة العرض الرقمية LED الميدانية لقياس مستوى السائل.تعتبر منتجات سلسلة NYFZ-X قياسية ومضادة للتآكل ومقاومة للانفجار.

استنادًا إلى مبدأ الطفو والاقتران المغناطيسي ، فإن مقياس مستوى السائل maglev مجهز بمجموعة من أنابيب الزنبرك الجاف والمقاومات الدقيقة في أنبوب الكشف.عندما يتحرك العوامة المغناطيسية لأعلى ولأسفل على طول أنبوب الكشف مع تغير مستوى السائل ، تتغير مقاومة خرج أنبوب الاختبار عن طريق توصيل أنبوب الزنبرك الجاف عند مستوى السائل بدوره.تقوم وحدة دائرة التحويل في صندوق التوصيل بتحويل قيمة المقاومة إلى خرج تيار 4-20mA.

مغناطيسييطفو مستوىمترالمقياس التقني

※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!

تعويم مغناطيسي مستوى مترميزات التصميم

• هيكل بسيط ، عملية صلبة وموثوقة ومستقرة.
• عرض باللون الأحمر يشير إلى مستوى السائل ، وبديهي ، ولافت للنظر ، وسهل القراءة
• مجموعة متنوعة من أشكال التثبيت ، يمكن تحديد مجموعة متنوعة من أشكال الاتصال.
• نطاق القياس كبير ، وعملية القياس بأكملها لا تحتوي على منطقة عمياء.
• القياس المستمر لمستوى السائل لمختلف السوائل ودرجات الحرارة المرتفعة والضغط العالي والوسائط القابلة للتآكل والقابلة للاشتعال والانفجار.
• الشاشة معزولة تمامًا عن الوسيط المقاس ، وهي آمنة وموثوقة.
• تصميم احترافي للضغط ودرجة الحرارة الخاصة

تعويم مغناطيسيمستوىمتطلبات تركيب العداد

• قبل التثبيت ، تحقق مما إذا كانت حلقة حد العوامة فضفاضة أسفل أنبوب الكشف ، مثل فكها بمفتاح ربط لمنع انزلاق العوامة أثناء الاستخدام ؛
• يجب أن يكون التثبيت عموديًا لضمان أن العوامة المغناطيسية يمكن أن تتحرك بحرية لأعلى ولأسفل أنبوب الاختبار
• تجنب الموصلية المغناطيسية حول أنبوب الكشف ، وإلا فإنه سيؤثر بشكل مباشر على التشغيل العادي لمقياس مستوى السائل ؛
• لسهولة وسائط القياس ، يجب تنظيف الأداة بانتظام لتجنب إعاقة العوامة والتأثير على القياس
• طرق التثبيت المحددة هي كما يلي:
• الطريقة 1: تشكيل فتحة التثبيت على غطاء الحافة وتدويرها مباشرة في مقياس مستوى السائل maglev ، كما هو موضح في الشكل 1 ؛
• الطريقة 2: مقياس مستوى مغناطيسي ثابت مع دعم المستشعر وصامولة القفل.هذه الطريقة مناسبة لقياس مستوى السائل للخزان المفتوح ، كما هو موضح في الشكل 2
• الطريقة الثالثة: تتم معالجة ثقب الخيط G2 على غطاء الخزان ، وهو مناسب لوضعه في الكرة العائمة ، كما هو موضح في الشكل 3 ؛
• الطريقة الرابعة: يمكن ضبط طول قضيب القياس وفقًا لارتفاع مستوى السائل باستخدام رأس التوصيل المتحرك ، كما هو موضح في الشكل 4

تعويم مغناطيسيمستوىمجال تطبيق العداد

مقياس مستوى Maglev مناسب لعرض مستوى السائل على حاويات المعدات الكيميائية والبترولية وغيرها من المعدات الصناعية.في الوقت الحاضر ، تم استخدامه على نطاق واسع في النفط ، والكيميائية ، والمعدنية ، والطاقة ، والغذاء ، والأدوية ، وصناعة الورق وغيرها من صناعات قياس مستوى السائل والتحكم فيه.
