تفاصيل المنتج:
|
| نطاق القياس: | 0 ~ 6 م ， 0 ~ 25 م | مزود الطاقة: | 24VDC |
|---|---|---|---|
| مادة: | PTFE (اختياري) | عملية اتصال: | شفة (اختياري) |
| عرض: | شاشة LCD | درجة حرارة التشغيل: | -40 ~ 80 درجة |
| خرج الإشارة: | 4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك) | ضغط العملية: | 1 ميجا باسكال |
| تسليط الضوء: | 24VDC مقياس مستوى التقبُّض المغناطيسي,مقياس مستوى التقبُّض المغناطيسي 1Mpa,جهاز إرسال مستوى واجهة 1Mpa |
||

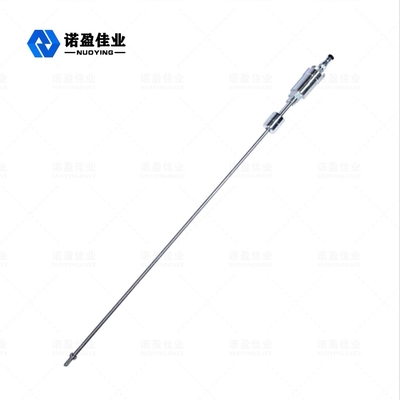

مقياس مستوى السائل المغنطيسي
أداة قياس مستوى السائل مقياس Maglev مقياس تقبض مغناطيسي لمستوى السائل أداة واجهة الزيت والماء
سائل مغناطيسيمستوى مترالتشغيل مبدأ
عندما يعمل مستشعر مقياس مستوى التقبض المغناطيسي ، فإن جزء الدائرة من المستشعر سيحفز تيار نبضي على سلك الدليل الموجي ، وسيولد التيار مجالًا مغناطيسيًا للتيار النبضي حول سلك الدليل الموجي عندما ينتشر على طول سلك الدليل الموجي.يتم تزويد قضيب الاستشعار لمقياس مستوى التقبض المغناطيسي بعوامة ، والتي يمكن أن تتحرك لأعلى ولأسفل على طول القضيب مع تغيير مستوى السائل.يوجد داخل العوامة مجموعة من الحلقات المغناطيسية الدائمة.عندما يلتقي المجال المغناطيسي للتيار النبضي مع المجال المغناطيسي للحلقة الناتج عن العوامة ، يتغير المجال المغناطيسي حول العوامة بحيث يولد سلك الدليل الموجي المصنوع من مادة تقبض مغناطيسي نبضة موجية الالتوائية في موضع العوامة ، والتي تنتقل مرة أخرى على طول سلك الدليل الموجي بسرعة ثابتة ويتم الكشف عنه بواسطة آلية الكشف.من خلال قياس فرق الوقت بين تيار النبضة والموجة الالتوائية ، يمكن تحديد موضع الطفو بدقة ، أي موضع مستوى السائل.المزايا التقنية لمقياس مستوى التقبض المغناطيسي: مقياس مستوى التقبض المغناطيسي مناسب لقياس مستوى مستوى السائل النظيف بدقة عالية ، ويمكن أن تصل الدقة إلى 1 مم.يمكن أن تصل دقة أحدث منتج إلى 0.1 مم.يمكن أيضًا استخدام مقياس مستوى الانضغاط المغناطيسي لقياس الحدود بين سائلين مختلفين.تصميم مقاوم للانفجار ، مناسب للمناسبات الخطرة ، تصميم الدوائر الإلكترونية الذكي يمكنه حساب الحجم ؛الجزء المتحرك الوحيد هو العوامة ، لذا فإن الصيانة منخفضة للغاية.
سائل مغناطيسيمستوىمترالمقياس التقني
| التطبيقات | مستوى السائل |
| نطاق القياس |
دقق: 0-50 ~ 6000 مم |
| صحة | ± 0.5 مم |
| مزود الطاقة | 24VDC ± 10٪ |
| خرج الإشارة | 4 ~ 20 مللي أمبير / هارت / RS485 |
| العمل الحالي | 4 ~ 20 مللي أمبير ؛20.4 مللي أمبير |
| خصائص الحمل | عند الإخراج الحالي ، أقصى مقاومة للحمل 600 Q خرج الجهد ، أقصى مقاومة للحمل 2mA |
| درجة حرارة العملية | -40-80 درجة مئوية ، |
| درجة الحرارة المحيطة | -40-80 درجة مئوية |
| تأثير درجة الحرارة | ± 0.5 درجة مئوية |
| ضغط العملية | - 0.1 ~ 1.0 ميجا باسكال |
| الدقة | ± ملم |
| وقت الاستجابة | 0.2 مللي ثانية |
| مادة رود | 304316L (اختياري) |
| عملية اتصال | الخيط ، شفة ، دعم تصاعد (اختياري) |
| عرض الموقع | LCD (اختياري) |
| مواد الإسكان | الفولاذ المقاوم للصدأ / الألومنيوم (اختياري) |
| درجة الحماية | IP67 |
| درجة مقاومة للانفجار | Exia IICT6 (اختياري) |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!

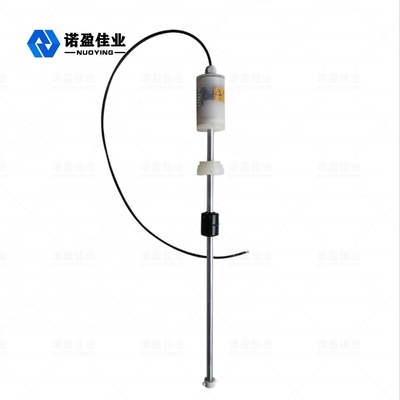

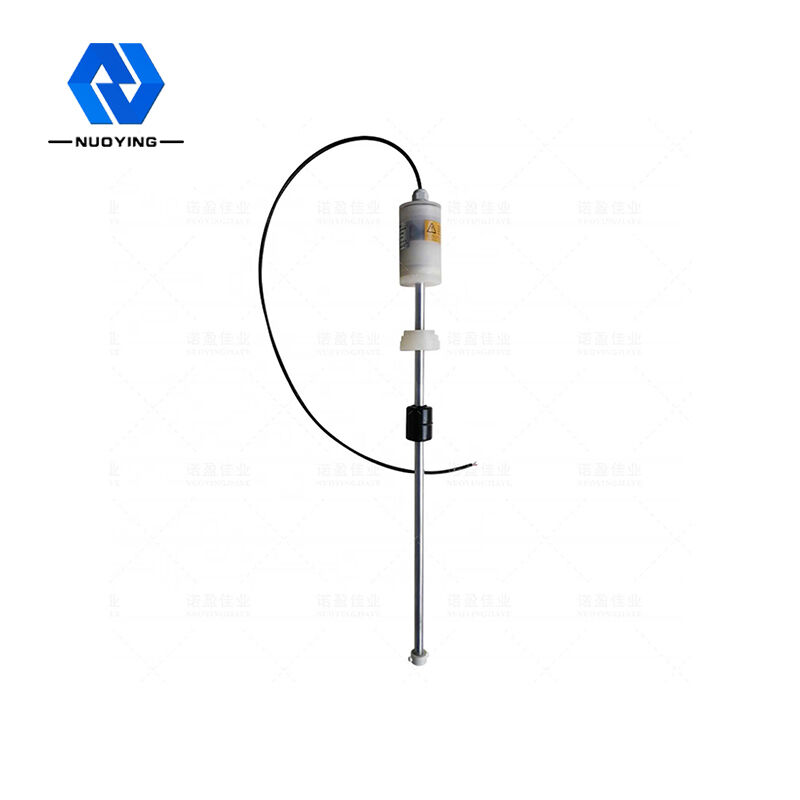

مقياس مستوى التقبُّض المغناطيسيالهوائي باستخدام مادة PTFE ، PTFE (تفلون أو PTFE) ، المعروف باسم "ملك البلاستيك" ، يتكون من رباعي فلورو إيثيلين عن طريق بلمرة مركبات البوليمر ، وله استقرار كيميائي ممتاز ، ومقاومة عالية للتآكل ، ومانع التسرب ، والتزييت ليس لزجًا ، وكهربائيًا العزل والتحمل الجيد لمكافحة الشيخوخة ، يحتوي PTFE على الميزات التالية:
سائل مغناطيسي مستوى مترالتطبيق النموذجي والتثبيت
