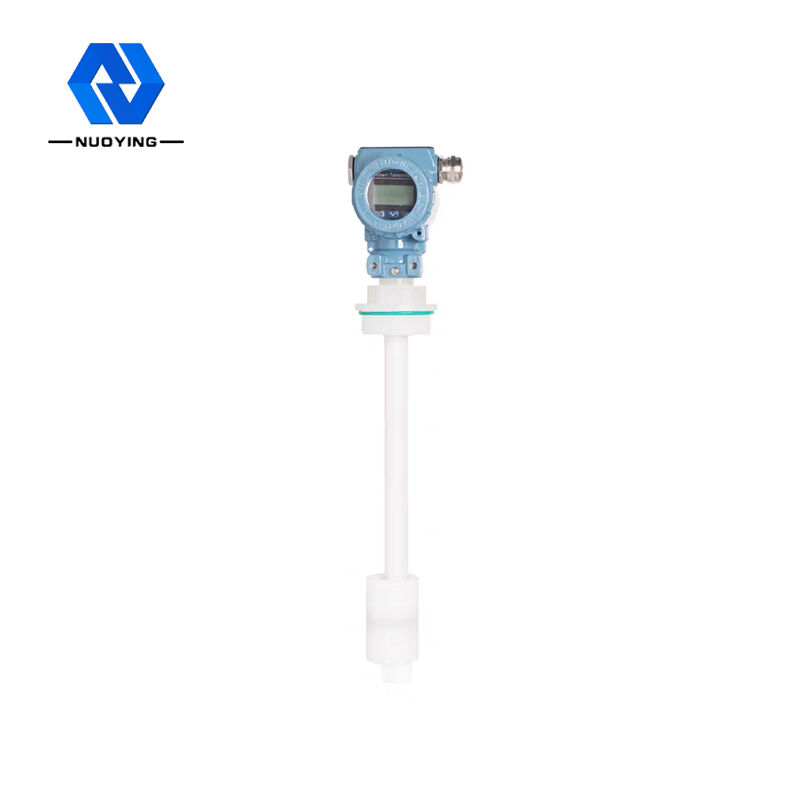

خزان تخزين تحت الأرض مقياس مستوى التضيق المغناطيسي 4-20mA IP67 / IP68

خزان تخزين تحت الأرض مقياس مستوى التضيق المغناطيسي 4-20mA IP67 / IP68

اسم العلامة التجارية:	NUOYINGJIAYE
رقم الطراز:	NYCZ500
الـ MOQ:	1
السعر:	$100 to $380
شروط الدفع:	تي / ت
القدرة على التوريد:	300 قطعة / شهر مسبق

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

Explosion-proof certificate

تطبيق نموذجي:

السائل، قياس الواجهة

شكل هوائي:

كابل، قضيب

مادة الهوائي:

304、316

نطاق القياس:

0-50 ~ 5000 مم (الكابل: 25 م)

مزود الطاقة:

24VDC (سلكين/أربعة أسلاك)، 220VAC

إخراج الإشارة:

4 20mA/هارت/RS485/مودبوس

اتصال:

الموضوع، قوس، شفة (اختياري)

عملية الضغط:

-0.1~10.0MPa

درجة حرارة العملية:

-40～+200 درجة مئوية

القدرة على العرض:

300 قطعة / شهر مسبق

إبراز:

مفتاح تعويم 24VDC من الفولاذ المقاوم للصدأ

مفتاح تعويم لخزان المياه IP66

120m جهاز إرسال مستوى تعويم

وصف المنتج

مقياس مستوى خزان التخزين تحت الأرض بالمغناطيسية 4-20 مللي أمبير IP67/IP68

NuoyingNYCZ500-1مقياس مستوى السائل بالمغناطيسية نظرة عامة

معلمات المنتج

تطبيق نموذجي	قياس مستوى السائل
مادة الهوائي	304، 316L (اختياري)
نطاق القياس	0-50 ~ 5000 مم (نوع الكابل: 25 مترًا)
مزود الطاقة	24 فولت تيار مستمر (خطان، أربعة خطوط)
درجة حرارة الوسط	-40 ~ +200 درجة مئوية
ضغط العملية	-0.1 ~ 2.0 ميجا باسكال
اتصال العملية	خيط، شفة، قوس (اختياري)
إشارة الخرج	4...20 مللي أمبير/HART/RS485/Modbus...

وصف المنتجات

مبدأ عمل مقياس مستوى السائل بالمغناطيسية NYCZ500

يوضح الشكل مبدأ عمل مقياس المستوى بالمغناطيسية. يتكون المنتج بشكل أساسي من قضيب قياس، وحجرة إلكترونية، وكرة عائمة غير متصلة على قضيب القياس. تم تجهيز قضيب القياس بسلك مغناطيسي (سلك موجة)، والقضيب مصنوع من أنبوب من الفولاذ المقاوم للصدأ غير المغناطيسي، والذي يحمي السلك الموجي بشكل جيد. عندما يعمل مقياس المستوى بالمغناطيسية، يرسل مولد النبضات في الحجرة الإلكترونية نبضة بداية. عندما تنتقل هذه النبضة في السلك الموجي، فإنها تولد مجالًا مغناطيسيًا دوارًا يتقدم في اتجاه السلك الموجي. تنتشر هذه الموجة الميكانيكية في اتجاهين، ويتم امتصاص الموجة الميكانيكية التي تصل إلى نهاية قضيب القياس بواسطة المخمد، ويتم استشعار الموجة الميكانيكية التي تعود في اتجاه الحجرة الإلكترونية بواسطة آلية التقاط الطاقة المثبتة في الحجرة الإلكترونية وتحويلها إلى نبضة تيار مقابلة، وتقوم آلية التقاط الطاقة
بحساب فرق الوقت بين النبضتين لقياس ارتفاع مستوى السائل المقاس بدقة.
ميزة تصميم مقياس مستوى السائل بالمغناطيسية NYCZ500

1. قابلية تطبيق أوسع، مجموعة متنوعة من أشكال المجسات، مجموعة متنوعة من أشكال اتصال العملية، مجموعة متنوعة من مواد الإنتاج، يمكن تصميمها حسب الطلب؛

2. الموثوقية: نظرًا لأن مقياس المستوى بالمغناطيسية يعتمد على مبدأ الموجة، فلا توجد أجزاء متحركة ميكانيكية، لذلك لا يوجد احتكاك ولا تآكل. المحول بأكمله مغلف في أنبوب من الفولاذ المقاوم للصدأ، ووسط القياس غير متصل، وعمل المستشعر موثوق به، وعمر طويل.
3. دقة عالية: نظرًا لأن مقياس المستوى بالمغناطيسية يعمل بنبضة موجة، يتم تحديد الإزاحة المقاسة عن طريق قياس وقت نبضة البداية ونبضة النهاية، لذلك تكون دقة القياس عالية والدقة أفضل من 0.01%FS، وهو ما يصعب تحقيقه بدقة مع المستشعرات الأخرى.
4. أمان جيد: يتمتع مقياس المستوى بالمغناطيسية بأداء عالي مقاوم للانفجار، وآمن جوهريًا، وآمن للاستخدام، ومناسب بشكل خاص لقياس المواد الكيميائية والسوائل القابلة للاشتعال. لا حاجة لفتح غطاء الخزان عند القياس، مما يتجنب عدم الأمان في القياس اليدوي.
5. مقياس المستوى بالمغناطيسية سهل التركيب والصيانة: يتم تركيب مقياس المستوى بالمغناطيسية بشكل عام من خلال الفتحة الموجودة في الجزء العلوي من الخزان، وهو مناسب بشكل خاص لتركيب خزانات التخزين تحت الأرض والخزانات قيد التشغيل بالفعل، ولا يمكن أن يؤثر على الإنتاج العادي أثناء عملية التركيب.
مجال تطبيق مقياس مستوى السائل بالمغناطيسية NYCZ500

1. قياس والتحكم في المستوى في المجال الصناعي

2. قياس والتحكم في مستوى الخزان
3. التحكم في مستوى السائل في العمليات الكيميائية
4. التحكم في مستوى السائل في خزان الأدوية
5. التحكم في خزان الأطعمة والمشروبات
6. مراقبة مستوى مياه السدود
7. معالجة مياه الشرب ومياه الصرف الصحي
8. قياس والتحكم في واجهة الزيت والماء
9. نظام إدارة القياس في محطات الوقود
10. قياسات وتحكم أخرى في مستوى السائل...
