تفاصيل المنتج:
|
| نطاق القياس: | 0 ~ 6 م ， 0 ~ 25 م | مزود الطاقة: | 24VDC |
|---|---|---|---|
| مادة: | PTFE (اختياري) | عملية اتصال: | شفة (اختياري) |
| عرض: | شاشة LCD | درجة حرارة التشغيل: | -40 ~ 130 درجة مئوية -40 ~ 250 درجة مئوية |
| خرج الإشارة: | 4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك) | ضغط العملية: | 2 ميجا باسكال |
| تسليط الضوء: | مقياس مستوى التعويم المغناطيسي المقاوم للتآكل,جهاز إرسال مستوى تعويم HART,مستشعر مستوى العوامة المغناطيسية HART |
||

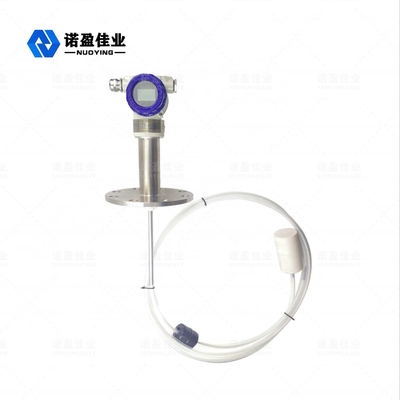

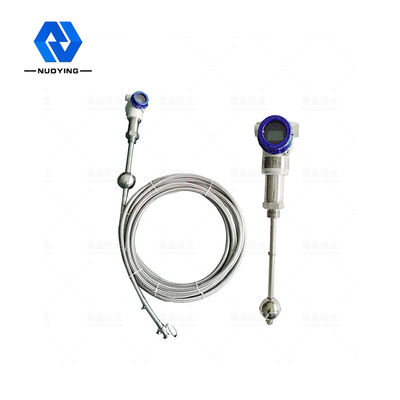

مقياس مستوى السائل المغنطيسي
سائل مغناطيسيمستوى مترالتشغيل مبدأ
يستخدم مستشعر مستوى السائل المغنطيسي (المشار إليه فيما يلي باسم المستشعر ، بما في ذلك النوع الشائع والنوع المضاد للاشتعال) للقياس المستمر لمستوى السائل والواجهة.بالإضافة إلى ذلك ، تُستخدم مستشعرات مستوى السائل المغناطيسية على نطاق واسع في مختلف المجالات ، بما في ذلك القياس الصناعي والتحكم في مستويات السائل في خزانات سائلة مختلفة مثل البترول ، وتخزين المواد الخام الكيميائية ، والعمليات الصناعية ، والكيمياء الحيوية ، والطب ، والأغذية والمشروبات ، ومزرعة الخزانات إدارة وتخزين محطات الوقود تحت الأرض ، مستوى مياه السدود ، مراقبة مستوى مياه الخزان ومعالجة مياه الصرف الصحي ، إلخ.

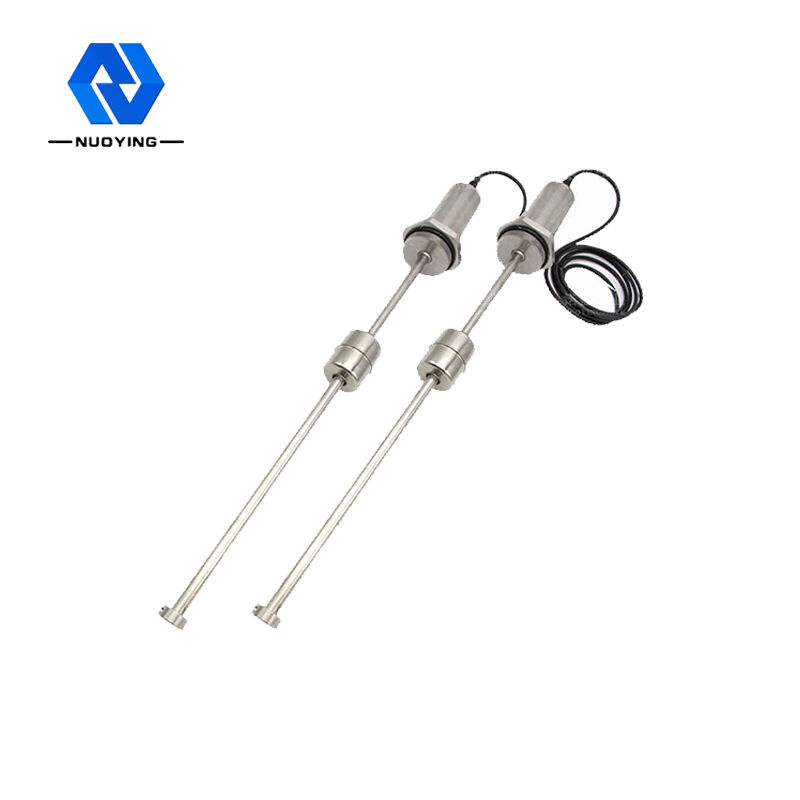

يتكون مقياس مستوى التقبُّض المغناطيسي من ثلاثة أجزاء: قضيب التحقيق ، ووحدة الدائرة ، والعوامة.للقياس ، تولد وحدة الدائرة نبضات تيار تنتقل عبر الخط المغنطيسي وتولد مجالًا مغناطيسيًا دائريًا.يتم ترتيب العوامة خارج قضيب المسبار ، وتتحرك العوامة لأعلى ولأسفل على طول قضيب التحقيق مع تغير مستوى السائل.يولد الطفو مجالًا مغناطيسيًا في نفس الوقت لأنه مزود بمجموعة من المغناطيس الدائم.عندما يجتمع المجال المغناطيسي الحالي مع المجال المغناطيسي العائم ، فإنه ينتج نبضة "ملتوية" أو "عائدة".يتم تحويل فرق الوقت بين نبضة "العودة" والنبضة الحالية إلى إشارات نبضية لحساب الموضع الفعلي للعوامة وقياس مستوى السائل.
سائل مغناطيسيمستوىمترالمقياس التقني
| التطبيقات | مستوى السائل |
| نطاق القياس |
دقق: 0-50 ~ 6000 مم الكابل: 25 م |
| صحة | ± 0.5 مم |
| مزود الطاقة | 24VDC ± 10٪ |
| خرج الإشارة | 4 ~ 20 مللي أمبير / هارت / RS485 |
| العمل الحالي | 4 ~ 20 مللي أمبير ؛20.4 مللي أمبير |
| خصائص الحمل | عند الإخراج الحالي ، أقصى مقاومة للحمل 600 Q خرج الجهد ، أقصى مقاومة للحمل 2mA |
| درجة حرارة العملية | -40-130 درجة مئوية ، -40-250 درجة مئوية |
| درجة الحرارة المحيطة | -40-80 درجة مئوية |
| تأثير درجة الحرارة | ± 0.5 درجة مئوية |
| ضغط العملية | - 0.1 ~ 4.0 ميجا باسكال |
| الدقة | ± ملم |
| وقت الاستجابة | 0.2 مللي ثانية |
| مادة رود | 304 / 316L (اختياري) |
| عملية اتصال | الخيط ، شفة ، دعم تصاعد (اختياري) |
| عرض الموقع | LCD (اختياري) |
| مواد الإسكان | الفولاذ المقاوم للصدأ / الألومنيوم (اختياري) |
| درجة الحماية | IP67 |
| درجة مقاومة للانفجار | Exia IICT6 (اختياري) |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!

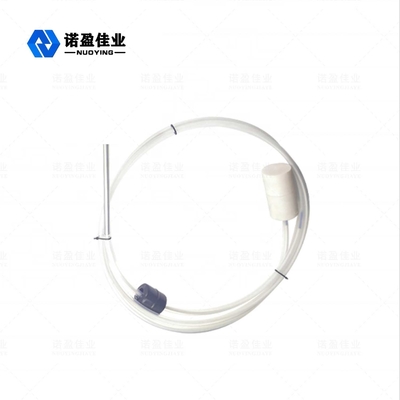

مقياس مستوى التقبُّض المغناطيسيالهوائي باستخدام مادة PTFE ، PTFE (تفلون أو PTFE) ، المعروف باسم "ملك البلاستيك" ، يتكون من رباعي فلورو إيثيلين عن طريق بلمرة مركبات البوليمر ، وله استقرار كيميائي ممتاز ، ومقاومة عالية للتآكل ، ومانع التسرب ، والتزييت ليس لزجًا ، وكهربائيًا العزل والتحمل الجيد لمكافحة الشيخوخة ، يحتوي PTFE على الميزات التالية:
سائل مغناطيسي مستوى مترالتطبيق النموذجي والتثبيت
