تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس مستوى السائل | مادة الهوائي: | 304 ، 316 لتر (اختياري) |
|---|---|---|---|
| نطاق القياس: | 0-50 ～ 5000 مم (نوع الكابل: 25 م) | مزود الطاقة: | 24VDC (خطان ، أربعة خطوط) ، 220VAC |
| درجة حرارة العملية: | -40 درجة مئوية + 200 درجة مئوية | ضغط العملية: | -0.1 ~ 10.0 ميجا باسكال |
| عملية اتصال: | خيط ، شفة ، قوس (اختياري) | خرج الإشارة: | 4 ... 20mA / هارت / RS485 ... |
| تسليط الضوء: | جهاز إرسال المستوى المغناطيسي للسائل,مقياس مستوى السائل الحراري,جهاز إرسال المستوى المغناطيسي 20 مللي أمبير |
||

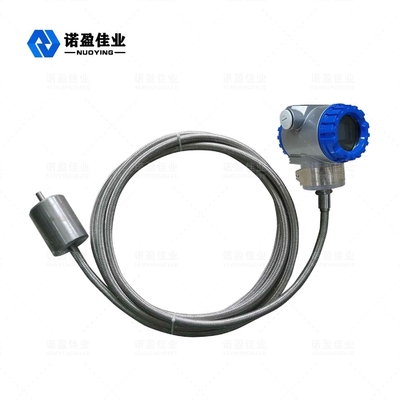

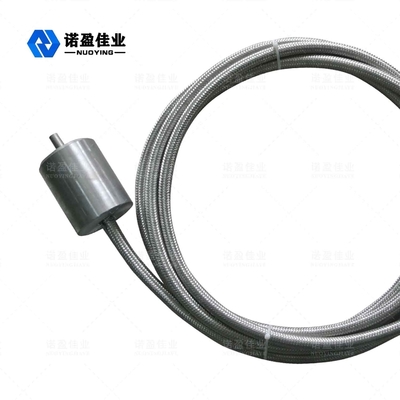

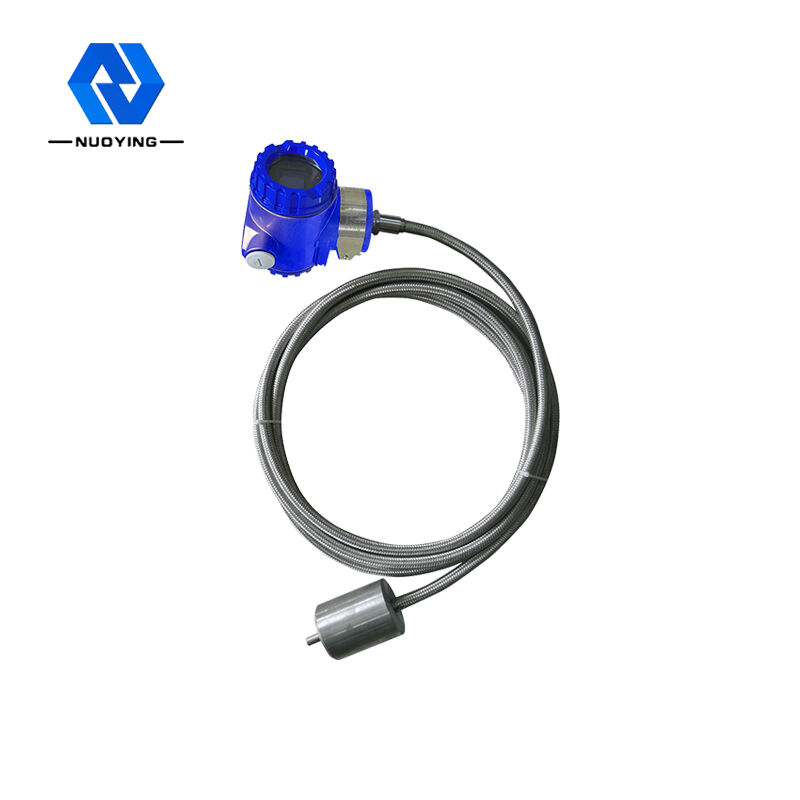

20mA Homoeothermy Liquid NYCZ500 مقياس مستوى السائل التقبُّض المغناطيسي
NYCZ500 مبدأ العمل لمقياس مستوى السائل المغنطيسي
يظهر مبدأ العمل لمقياس مستوى التقبض المغناطيسي في الشكل.يتكون المنتج بشكل أساسي من قضيب قياس وحجرة إلكترونية وكرة عائمة غير ملامسة على قضيب القياس.تم تجهيز قضيب القياس بسلك تقبض مغناطيسي (سلك الدليل الموجي) ، والقضيب مصنوع من أنبوب فولاذي مقاوم للصدأ غير مغناطيسي ، والذي يحمي سلك الدليل الموجي جيدًا ، وعندما يعمل مقياس مستوى الانضغاط المغناطيسي ، يرسل مولد النبض في الحجرة الإلكترونية نبضة البداية.عندما تنتقل نبضة البداية هذه في سلك الدليل الموجي ، فإنها تولد مجالًا مغناطيسيًا دوارًا يتقدم في اتجاه سلك الدليل الموجي ، وتنتشر هذه الموجة الميكانيكية في اتجاهين ، ويتم امتصاص الموجة الميكانيكية التي تصل إلى نهاية قضيب القياس بواسطة المثبط ، يتم استشعار الموجة الميكانيكية التي تعود إلى اتجاه الحاوية الإلكترونية بواسطة آلية التقاط الطاقة المثبتة في الحاوية الإلكترونية وتحويلها إلى نبضة تيار مقابلة ، ثم تحسب آلية التقاط الطاقة فرق الوقت بين النبضتين إلى قم بقياس ارتفاع مستوى السائل المقاس بدقة.
ميزة تصميم مقياس مستوى السائل المقبض المغناطيسي NYCZ500
1. تطبيق أوسع ، مجموعة متنوعة من أشكال التحقيق ، مجموعة متنوعة من أشكال اتصال العملية ، مجموعة متنوعة من مواد الإنتاج ، يمكن تصميمها حسب الطلب ؛
2. الموثوقية: نظرًا لأن مقياس مستوى التقبض المغناطيسي يعتمد مبدأ الدليل الموجي ، فلا يوجد جزء متحرك ميكانيكي ، لذلك لا يوجد احتكاك ، ولا تآكل.يتم وضع المحول بالكامل في أنبوب فولاذي مقاوم للصدأ ، ووسط القياس غير متصل ، وعمل مستشعر موثوق به ، وعمر طويل.
3. دقة عالية: نظرًا لأن مقياس مستوى التقبض المغناطيسي يعمل مع نبضة الدليل الموجي ، يتم تحديد الإزاحة المقاسة عن طريق قياس وقت نبضة البداية ونبضة النهاية ، وبالتالي فإن دقة القياس عالية والدقة أفضل من 0.01٪ FS ، والتي من الصعب تحقيق الدقة مع أجهزة الاستشعار الأخرى.
4. سلامة جيدة: مقياس مستوى الانضغاط المغناطيسي يتميز بأداء مقاوم للانفجار ، آمن في جوهره ، آمن للاستخدام ، ومناسب بشكل خاص لقياس المواد الكيميائية والسوائل القابلة للاشتعال.لا حاجة لفتح غطاء الخزان عند القياس ، وتجنب عدم الأمان في القياس اليدوي.
5. مقياس مستوى التقبض المغناطيسي سهل التركيب وسهل الصيانة: يتم تثبيت مقياس مستوى التقبض المغناطيسي بشكل عام من خلال الفتحة الموجودة أعلى الخزان ، وهو مناسب بشكل خاص لتركيب صهاريج التخزين تحت الأرض والخزانات قيد التشغيل بالفعل ، ولا يمكن أن يؤثر الإنتاج العادي أثناء عملية التثبيت.
المعايير الفنية لمقياس مستوى السائل المضاد المغناطيسي NYCZ500
| تطبيق نموذجي | قياس مستوى السائل |
| شكل الهوائي | نوع المسبار ، نوع الكابل |
| مادة الهوائي | 304 ، 316 لتر (اختياري) |
| نطاق القياس | 0-50 ～ 5000 مم (نوع الكابل: 25 م) |
| دقة القياس | ＜ 0.25٪ (المدى ＜ 20 م) |
| زاوية القياس | 10 درجة |
| مزود الطاقة | 24VDC (خطان ، أربعة خطوط) ، 220VAC |
| درجة حرارة العملية | -40 درجة مئوية + 200 درجة مئوية |
| ضغط العملية | -0.1 ~ 10.0 ميجا باسكال |
| عملية اتصال | خيط ، شفة ، قوس (اختياري) |
| خرج الإشارة | 4 ... 20mA / هارت / RS485 ... |
| العمل الحالي | 4 ... 20mA |
| خاصية التحميل | مقاومة الحمل القصوى 600Ω للإخراج الحالي ؛أقصى مقاومة للحمل 2mA لإخراج الجهد |
| وقت الاستجابة | 0.2-5 مللي ثانية |
| مستوى الحماية | IP65 ، IP67 ، IP68 (اختياري) |
| درجة مقاومة للانفجار | ExiaⅡCT6 Ga ؛ ExiaⅡCT6 جيجابايت |
NYCZ500 مجال تطبيق مقياس مستوى السائل المغنطيسي
1. قياس مستوى المجال الصناعي والتحكم فيه
2. قياس مستوى الخزان والتحكم فيه
3. التحكم في مستوى السائل في العملية الكيميائية
4. التحكم في مستوى السائل لخزان المستحضرات الصيدلانية
5. مراقبة خزان الأطعمة والمشروبات
6. مراقبة منسوب مياه السد
7. معالجة مياه الشرب والصرف الصحي
8. قياس والتحكم في واجهة الزيت والماء
9. نظام إدارة عدادات محطة الغاز
10. قياس مستوى السائل والتحكم فيه ...
