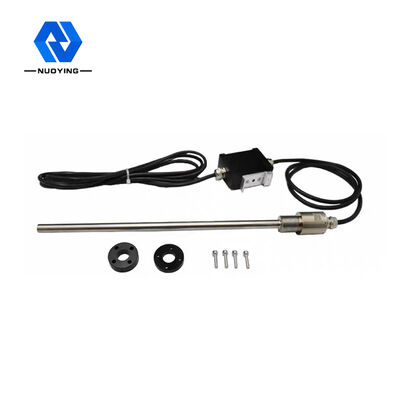

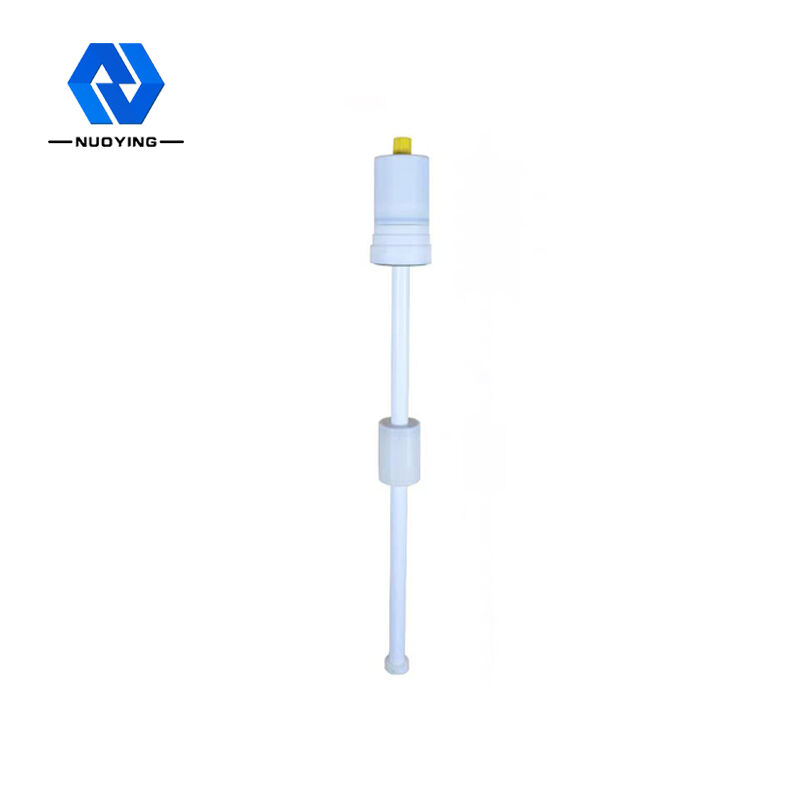

4-20mA هارت جهاز إرسال المستوى المغناطيسي للبتروكيماويات

4-20mA هارت جهاز إرسال المستوى المغناطيسي للبتروكيماويات

اسم العلامة التجارية:	NUOYINGJIAYE
رقم الطراز:	NYCZ500
الـ MOQ:	1 قطعة
السعر:	Please Contact Me
شروط الدفع:	تي / ت
القدرة على التوريد:	جهاز كمبيوتر شخصى 1000 / شهر مسبق

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

شيان ، شنشى ، الصين

إصدار الشهادات:

تطبيق نموذجي:

قياس مستوى السائل، الخ.

نموذج المنتج:

NYCZ500

المواد العائمة:

F4، PP، 304، PTFE (اختياري)

درجة مقاومة للانفجار:

ExdIICT6Gb (انظر الشهادة)

اتصال العملية:

الموضوع، شفة، قوس (اختياري)

درجة حرارة العملية:

-40 ~ + 200 درجة

عملية الضغط:

-0.1 ~ 10.0 ميجا باسكال

نطاق القياس:

0-50 ~ 5000 مم (نوع الكابل: 25 م)

تفاصيل التغليف:

كرتون ، 40 سم × 30 سم × 30 سم

القدرة على العرض:

جهاز كمبيوتر شخصى 1000 / شهر مسبق

إبراز:

مقياس المستوى المغناطيسي للكرة العائمة

مقياس مستوى التعويم المغناطيسي السائل

مقياس مستوى السائل المغناطيسي

وصف المنتج

نووينجNYCZ500مقياس مستوى السائل المغناطيسي نظرة عامة

معلمات المنتج

تطبيق نموذجي	قياس مستوى السائل
مادة الهوائي	304، 316L (اختياري)
نطاق القياس	0-50 ~ 5000 مم (نوع الكابل: 25 مترًا)
مزود الطاقة	24 فولت تيار مستمر (خطان، أربعة خطوط)
درجة حرارة الوسط	-40 ~ +200 درجة مئوية
ضغط العملية	-0.1 ~ 2.0 ميجا باسكال
اتصال العملية	خيط، شفة، قوس (اختياري)
إخراج الإشارة	4...20 مللي أمبير / HART / RS485 / Modbus ...

وصف المنتجات

مبدأ عمل مقياس مستوى السائل المغناطيسي NYCZ500

يوضح الشكل مبدأ عمل مقياس المستوى المغناطيسي. يتكون المنتج بشكل أساسي من قضيب قياس، وحجرة إلكترونية، وكرة عائمة غير متصلة بالقضيب. تم تجهيز قضيب القياس بسلك مغناطيسي (سلك موجي)، والقضيب مصنوع من أنبوب من الفولاذ المقاوم للصدأ غير المغناطيسي، والذي يحمي السلك الموجي بشكل جيد. عندما يعمل مقياس المستوى المغناطيسي، يرسل مولد النبضات في الحجرة الإلكترونية نبضة بداية. عندما تنتقل هذه النبضة
البداية في السلك الموجي، فإنها تولد مجالًا مغناطيسيًا دوارًا يتقدم في اتجاه السلك الموجي. تنتشر هذه الموجة الميكانيكية في اتجاهين، ويتم امتصاص الموجة الميكانيكية التي تصل إلى نهاية قضيب القياس بواسطة المخمد، ويتم استشعار الموجة الميكانيكية التي تعود في اتجاه الحجرة الإلكترونية بواسطة آلية التقاط الطاقة المثبتة في الحجرة الإلكترونية وتحويلها إلى نبضة تيار مقابلة، وآلية التقاط الطاقة
ثم تحسب فرق الوقت بين النبضتين لقياس ارتفاع مستوى السائل المقاس بدقة.

ميزة تصميم مقياس مستوى السائل المغناطيسي NYCZ500

1. قابلية تطبيق أوسع، مجموعة متنوعة من أشكال المجسات، مجموعة متنوعة من أشكال اتصال العملية، مجموعة متنوعة من مواد الإنتاج، يمكن تصميمها حسب الطلب؛
2. الموثوقية: نظرًا لأن مقياس المستوى المغناطيسي يعتمد على مبدأ الموجة، فلا توجد أجزاء متحركة ميكانيكية، لذلك لا يوجد احتكاك ولا تآكل. المحول بأكمله مغلف في أنبوب من الفولاذ المقاوم للصدأ، ووسط القياس غير متصل، وعمل المستشعر موثوق به، وعمر طويل.
3. دقة عالية: نظرًا لأن مقياس المستوى المغناطيسي يعمل بنبضة موجية، يتم تحديد الإزاحة المقاسة عن طريق قياس وقت نبضة البداية ونبضة النهاية، لذلك تكون دقة القياس عالية ودقة الدقة أفضل من 0.01٪ FS، وهو ما يصعب تحقيقه بدقة مع المستشعرات الأخرى.
4. أمان جيد: يتمتع مقياس المستوى المغناطيسي بأداء عالٍ مقاوم للانفجار، وآمن جوهريًا، وآمن للاستخدام، ومناسب بشكل خاص لقياس المواد الكيميائية والسوائل القابلة للاشتعال. لا حاجة لفتح غطاء الخزان عند القياس، مما يتجنب عدم الأمان في القياس اليدوي.
5. مقياس المستوى المغناطيسي سهل التركيب والصيانة: يتم تركيب مقياس المستوى المغناطيسي بشكل عام من خلال الفتحة الموجودة في الجزء العلوي من الخزان، وهو مناسب بشكل خاص لتركيب خزانات التخزين تحت الأرض والخزانات قيد التشغيل بالفعل، ولا يمكن أن يؤثر على الإنتاج العادي أثناء عملية التركيب.

مجال تطبيق مقياس مستوى السائل المغناطيسي NYCZ500

1. قياس والتحكم في مستوى المجال الصناعي
2. قياس والتحكم في مستوى الخزان
3. التحكم في مستوى السائل في العمليات الكيميائية
4. التحكم في مستوى السائل في خزان الأدوية
5. التحكم في خزان الأطعمة والمشروبات
6. مراقبة مستوى مياه السدود
7. معالجة مياه الشرب والصرف الصحي
8. قياس والتحكم في واجهة الزيت والماء
9. نظام إدارة القياس في محطات الوقود
10. قياسات وتحكم أخرى في مستوى السائل...
