تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس الواجهة | شكل الهوائي: | عصا |
|---|---|---|---|
| موديل المنتج: | NYCZ500 | مادة الهوائي: | 304 ، 316 |
| نطاق القياس: | 0-50 ~ 5000 ملم | دقة القياس: | ± 0.5 مم |
| فئة الحماية: | IP 65 (اختياري) | درجة مقاومة للانفجار: | ExiaIICT6Ga (اختياري) |
| تسليط الضوء: | مقياس مستوى السائل بالرادار,مستشعر مستوى السائل بالرادار التقبضي المغناطيسي,جهاز إرسال مستوى الرادار IP65 |
||

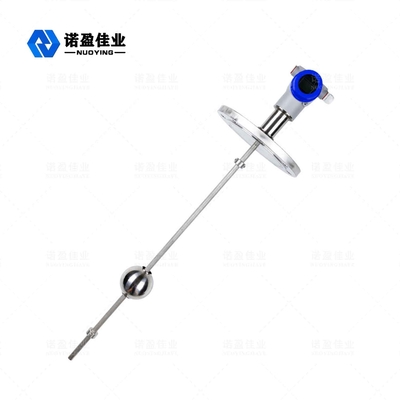

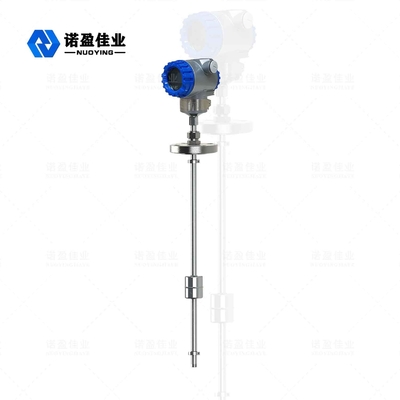

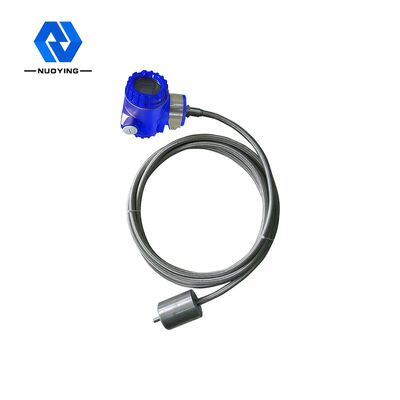

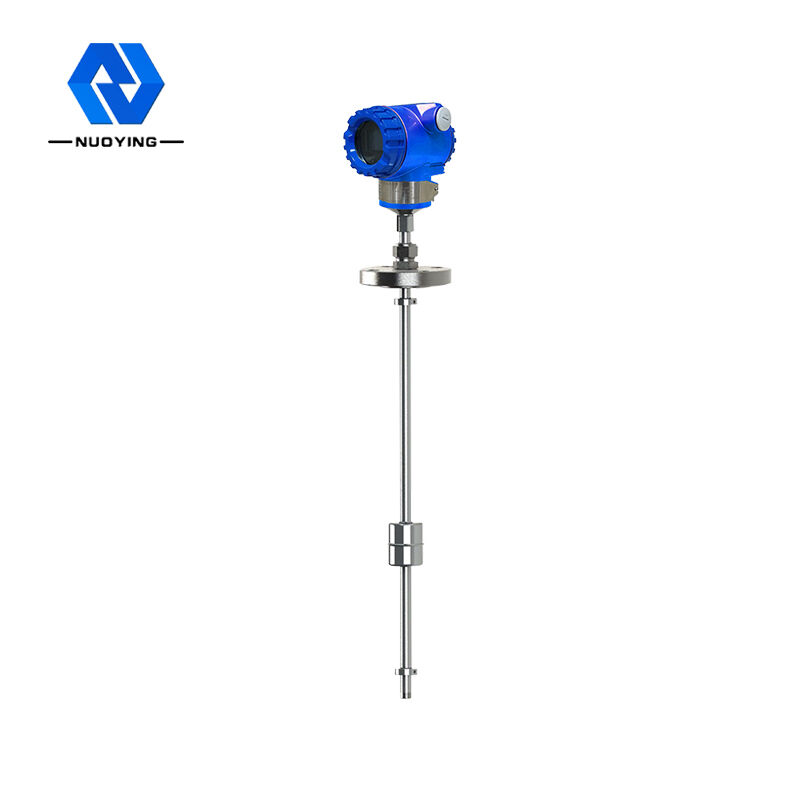

مقياس مستوى سائل قابض مغناطيسي عالي الدقة وسلامة جيدة
مبدأ عمل مقياس مستوى السائل المغنطيسي
عندما يعمل مقياس مستوى السائل المغنطيسي ، يرسل مولد النبض في المستودع الإلكتروني نبضة أولية.عندما يتم إرسال النبضة الأولية في سلك الدليل الموجي ، يتم إنشاء مجال مغناطيسي دوار على طول اتجاه سلك الدليل الموجي.عندما يلتقي هذا المجال المغناطيسي بالمجال المغناطيسي الدائم في الكرة العائمة ، يتم إنتاج تأثير تقبض مغناطيسي ، مما يتسبب في تحريف سلك الدليل الموجي لتوليد موجة ميكانيكية ثابتة السرعة.تنتشر الموجة الميكانيكية في اتجاهين ، يتم امتصاص الموجة الميكانيكية التي تصل إلى نهاية قضيب القياس بواسطة المثبط ، ويتم استشعار الموجة الميكانيكية التي تنتقل إلى اتجاه المستودع الإلكتروني بواسطة آلية التقاط الطاقة المثبتة في المستودع الإلكتروني ، وتحويلها إلى نبضات تيار مقابلة ، آلية التقاط الطاقة بعد حساب فرق الوقت بين النبضتين ، يمكن قياس ارتفاع مستوى السائل المقاس بدقة.
المعلمة التقنية لمقياس مستوى السائل المغنطيسي
| مزود الطاقة | 24VDC (اختياري) |
| خرج الإشارة | هارت(اختياري) |
| العمل الحالي | 4 ... 20mA |
| خصائص الحمل | عندما يكون الناتج الحالي ، مقاومة الحمل القصوى هي 600Ω ؛خرج الجهد ، ومقاومة الحمل القصوى من 2mA |
| درجة حرارة العملية | -40 ~ + 200 درجة مئوية |
| وقت الاستجابة | 0.2 ~ 5 مللي ثانية |
| ضغط العملية | -0.1 ~ 10.0 ميجا باسكال |
| عملية اتصال | شفة (اختياري) |
| القرار | ± 1 مم |
| فئة الحماية | IP 67 (اختياري) |
| درجة مقاومة للانفجار | ExiaIICT6Ga (انظر الشهادة) |
