تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس مستوى السائل والواجهة | نماذج المنتج: | NYCZ500 |
|---|---|---|---|

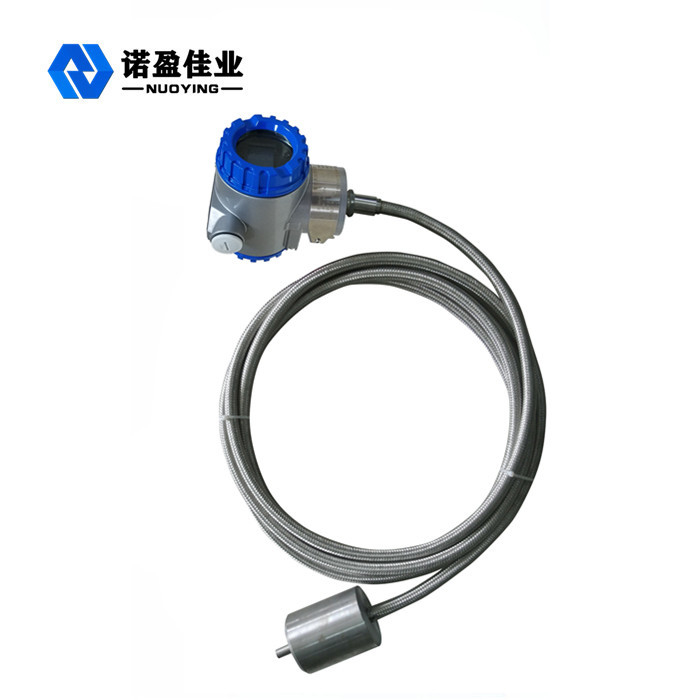

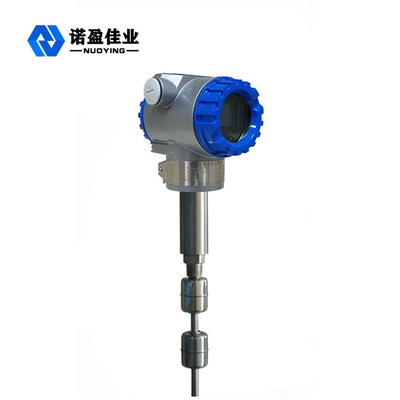

| نوع شكل الهوائي: | كابل ، قضيب | مادة شكل الهوائي: | 304、316 |
| دقة القياس: | ± 0.5 مم | ضغط العملية: | -0.1 ~ 10 ميجا باسكال |

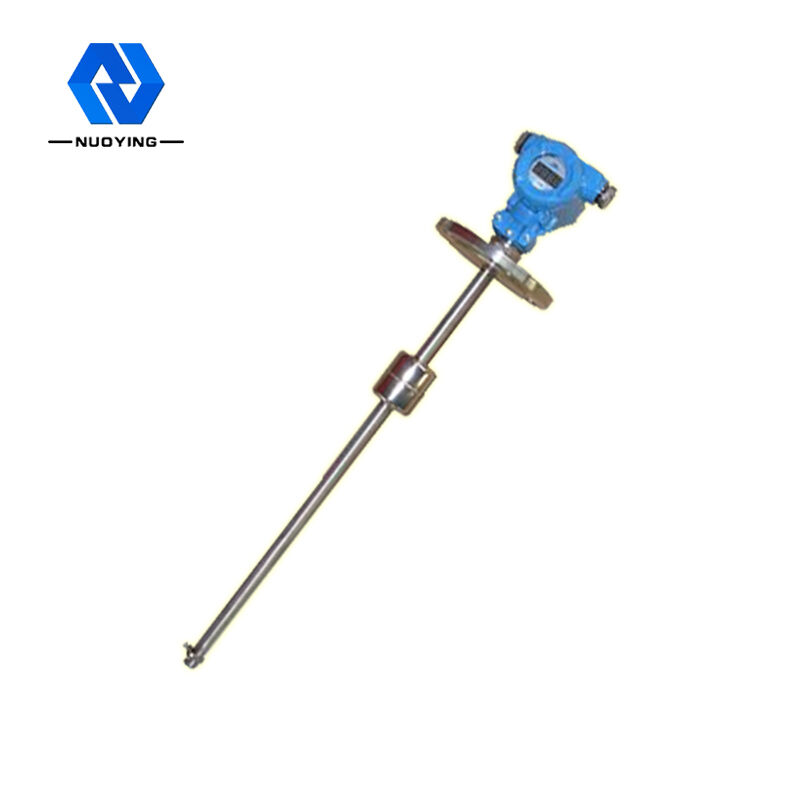

| عملية اتصال: | شفة اختياري）） | درجة مقاومة للانفجار: | Exia II CT6Ga ، Exd II CT6Gb (انظر الشهادة للحصول على التفاصيل) |
| تسليط الضوء: | مقياس مستوى الشفة المغناطيسية,مقياس مستوى السائل المضاد للمغناطيسية من نوع قضيب,مقياس مستوى السائل المغناطيسي 0.5 مم |
||
مقياس مستوى السائل المضاد للمغناطيسي عالي الدقة سهل التركيب
مبدأ العمل لمقياس مستوى السائل المغنطيسي
عندما يعمل مقياس مستوى السائل المغنطيسي ، يرسل مولد النبض في الحجرة الإلكترونية نبضة بدء.عندما يتم إرسال نبضة البداية في سلك الدليل الموجي ، يتم إنشاء مجال مغناطيسي دوار للأمام على طول اتجاه سلك الدليل الموجي.عندما يلتقي المجال المغناطيسي بالمجال المغناطيسي الدائم في الكرة العائمة ، يتولد تأثير التقبض المغناطيسي ، مما يتسبب في تحريف سلك الدليل الموجي لتوليد موجة ميكانيكية ثابتة السرعة.تنتشر هذه الموجة الميكانيكية في اتجاهين.يمتص المثبط الموجة الميكانيكية التي تصل إلى نهاية قضيب القياس.يتم استشعار الموجة الميكانيكية التي يتم إرسالها إلى اتجاه الحاوية الإلكترونية بواسطة آلية التقاط الطاقة المثبتة في الحاوية الإلكترونية وتحويلها إلى نبضات تيار مقابلة.ثم تقوم آلية التقاط الطاقة بحساب فرق الوقت بين النبضتين لقياس ارتفاع مستوى السائل المقاس بدقة.
ميزة التصميملمقياس مستوى السائل المغنطيسي
◎قابلية تطبيق أوسع ، مع أشكال مسبار متعددة ، وأشكال اتصال متعددة للعمليات ، ومواد تصنيع متعددة ، وتصميم قابل للتخصيص
◎موثوقية قوية: نظرًا لأن مقياس مستوى السائل المغنطيسي يعتمد مبدأ الدليل الموجي ، فلا يوجد جزء ميكانيكي متحرك ، لذلك لا يوجد احتكاك وتآكل.المحول بالكامل محاط بأنبوب فولاذي مقاوم للصدأ ، وهو غير ملامس لوسط القياس.يعمل المستشعر بشكل موثوق وله عمر خدمة طويل
◎دقة عالية: نظرًا لأن مقياس مستوى السائل المغنطيسي يعمل مع نبضة الدليل الموجي ، يتم تحديد الإزاحة المقاسة عن طريق قياس وقت نبضة البداية ونبضة النهاية ، وبالتالي فإن دقة القياس عالية والدقة أفضل من 0.01٪ FS ، وهو يصعب تحقيقه مع أجهزة الاستشعار الأخرى
◎سلامة عالية: يتميز مقياس مستوى السائل المغنطيسي بأداء عالي مقاوم للانفجار ، وسلامة جوهرية ومقاومة للانفجار ، واستخدام آمن ، وهو مناسب بشكل خاص لقياس المواد الخام الكيميائية والسوائل القابلة للاشتعال.ليست هناك حاجة لفتح غطاء الخزان أثناء القياس لتجنب عدم أمان القياس اليدوي.
◎مقياس مستوى السائل المغنطيسي سهل التركيب وسهل الصيانة: يتم تثبيت مقياس مستوى السائل المغنطيسي بشكل عام من خلال فتحة الأنبوب الموجودة في أعلى الخزان ، ومناسبة بشكل خاص لتركيب خزانات التخزين تحت الأرض وخزانات التخزين التي تم تشغيلها ، ولا يمكن أن يتأثر التشغيل العادي أثناء عملية التثبيت
المعايير الفنيةلمقياس مستوى السائل المغنطيسي
| تطبيق نموذجي | السائل ، قياس الواجهة |
|
موديل المنتج |
NYCZ500 |
|
شكل الهوائي |
كابل ، نوع القطب |
|
مادة الهوائي |
304316 |
| نطاق القياس | 0-50 م ~ 5000 مم (كابل: 25 م) |
| دقة القياس | ± 0.5 مم |
| مزود الطاقة | 24VDC (خطان ، أربعة خطوط) ، 220VAC |
|
خرج إشارة |
4 ... 20mA / هارت / RS485 / مودبوس ... |
| العمل الحالي |
4… 20mA |
| خصائص الحمل | عندما يتم إخراج التيار ، تكون مقاومة الحمل القصوى هي 600Ω ؛عندما يتم إخراج الجهد ، تكون مقاومة الحمل القصوى 2mA |
| درجة حرارة العملية | -40 ~ + 200 درجة |
| وقت الاستجابة | 0.2 ~ 5 مللي ثانية |
| ضغط العملية | -0.1 ~ 10.0 ميجا باسكال |
| عملية اتصال | سن اللولب ، قوس ، شفة (اختيار) |
| نسبة القرار | ± 1 مم |
| مستويات الحماية | IP65 ، IP67 ، IP68 (قابل للتحديد) |
| درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
