| اسم العلامة التجارية: | NUOYINGJIAYE |
| رقم الطراز: | NYCZ500 |
| الـ MOQ: | 1 جهاز كمبيوتر شخصى |
| السعر: | $450 to $1700 /pcs |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 / شهر مسبق |
السلامة للمواد الكيميائية دقة مقياس مستوى السائل المغناطيسي
مبدأ العمل

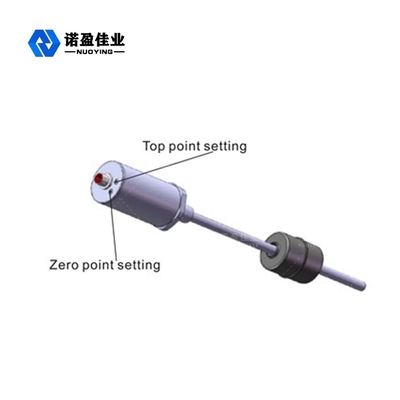

يظهر مبدأ عمل مقياس المستوى المقاوم المغناطيسي في الشكل. تتكون المنتجات أساسا من قضيب قياس،مستودع إلكتروني وكرة عائمة غير متصلة على قضيب القياسيتم تجهيز العصا بسلك مغناطيسي (سلك توجيه الموجات). يتم تصنيع العصا من أنابيب الفولاذ المقاوم للصدأ غير المغناطيسية ، والتي تحمي سلك توجيه الموجات بشكل جيد للغاية.
عندما يعمل مقياس المستوى المغناطيسي، مولد النبض في الغرفة الإلكترونية يرسل نبضة أولية،والذي يتم نقله في سلك توجيه الموجة عندما يلتقي هذا المجال المغناطيسي بالمجال المغناطيسي الدائم في الكرة العائمة، يتم توليد تأثير القيود المغناطيسية، والتي تجعل سلك توجيه الموجة التواء وتوليد موجة ميكانيكية بسرعة ثابتة.وصل إلى نهاية العصا يتم امتصاص الموجة الميكانيكية من قبل المكبوت، العودة إلى الاتجاه الميكانيكية موجة مخزن إلكتروني تم تثبيتها في مخزن إلكتروني يمكن أن التقاط المؤسسات التي تم إدراكها، يترجم إلى النبض الحالي المقابلة،يمكن أن تأخذ المؤسسات لحساب الفرق الزمني بين النبضات اثنين، ويمكن قياس ارتفاع مستوى السائل بدقة.
ميزة التصميم
* التطبيق الأوسع ، هناك مجموعة متنوعة من أشكال المسبار ، مجموعة متنوعة من أشكال اتصال العملية ، مجموعة متنوعة من مواد التصنيع ، ويمكن تخصيص التصميم.
* موثوقية عالية: لأن مقياس المستوى المقاوم المغناطيسي يتبنى مبدأ الموجهات ، لا يوجد جزء ميكانيكي متحرك ، لذلك لا يوجد اصطدام ولا ارتداء.المحول بأكمله مغلق في أنبوب الفولاذ المقاوم للصدأ، ووسيلة القياس ليست على اتصال ، يعمل المستشعر بشكل موثوق وله عمر طويل.
* دقة عالية: لأن مقياس مستوى القيود المغناطيسية يعمل مع نبض الموجهات، يتم تحديد الانحراف المقاس عن طريق قياس وقت نبض البدء والنبض النهائي.لذا فإن دقة القياس مرتفعة، فإن الدقة أفضل من 0.01%FS ، وهو أمر يصعب تحقيقه مع أجهزة الاستشعار الأخرى.
* سلامة جيدة: مقياس المستوى المقاوم المغناطيسي لديه أداء عال ضد الانفجار، وقوة الانفجار آمنة بطبيعتها، استخدام آمن،مناسبة بشكل خاص لقياس المواد الخام الكيميائية والسوائل القابلة للاشتعالليس من الضروري فتح غطاء الخزان أثناء القياس لتجنب عدم أمان القياس اليدوي.
* مقياس مستوى السائل المقاوم المغناطيسي سهل التثبيت والصيانة: يتم تثبيت مقياس مستوى السائل المقاوم المغناطيسي بشكل عام من خلال منفذ الأنابيب الموجودة في الخزان ،مناسبة خصيصًا لتثبيت خزان تخزين تحت الأرض وخزان تخزين قيد التشغيل، ولا يمكن أن تؤثر على الإنتاج الطبيعي في عملية التثبيت.
المعلم التقني
| التطبيقات النموذجية | السائل، قياس الواجهة |
| نموذج المنتج | NYCZ500 |
| شكل الهوائي | نوع الخط، نوع العصا |
| مواد الهوائيات | 304, 316 |
| نطاق القياس | 0-50 ~ 5000mm ((نوع الكابلات: 25 متر) |
| دقة القياس | ± 0.5 ملم |
| إمدادات الطاقة | 24 VDC (خطين ، أربعة خطوط) ، 220 VAC |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| التيار العامل | 4.. 20mA |
| خصائص الحمل | التيار الخارجي ، المقاومة القصوى للحمل 6009 ؛ عند الجهد الخارجي ، المقاومة القصوى للحمل 2mA |
| درجة حرارة العملية | -40~ +200 درجة مئوية |
| وقت الاستجابة | 0.2~5ms |
| ضغط العملية | -0.1 إلى 10.0MPa |
| اتصال العملية | الخيوط، العصا، الفلنج (اختياري) |
| درجة الحماية | IP65، IP67، IP68 (اختياري) |
| الدرجة المقاومة للانفجار | ExiaIICT6 Ga،ExdIICT6Gb ((انظر الشهادة لمزيد من التفاصيل) |
*ملاحظات: يمكن تخصيص المنتجات وفقا لمتطلباتك المحددة!
لمزيد من تفاصيل المنتج، يرجى الاتصال بي!شكراً لك
سيرينا جيانغ) مديرة المبيعات)
البريد الإلكتروني: serena.jiang@china-yqyb.com
واتس اب:15934851597
