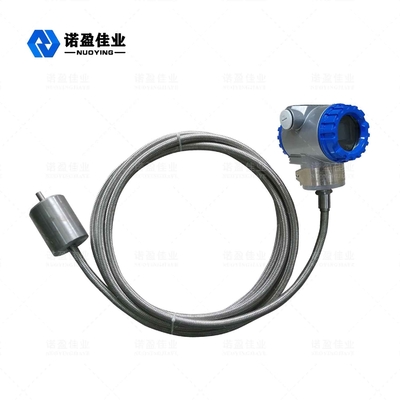

مقياس مستوى السائل المغناطيسي الصناعي أعلى مثبت

تطبيق أوسعمقياس مستوى السائل المغنطيسي موثوقية قويةالتطبيقات الصناعية

أمان ممتازمقياس مستوى السائل المغنطيسي سهل التركيب والصيانةمبدأ التشغيل

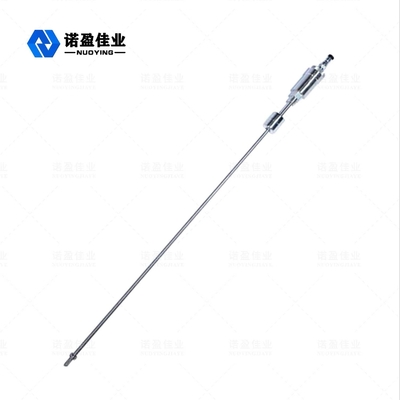

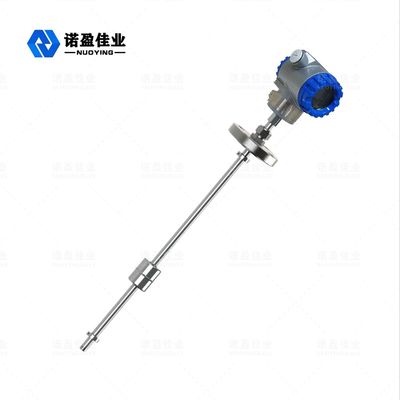

كما هو موضح في الصورة ، يتم تشكيل مقياس مستوى السائل المغنطيسي من قضيب قياس ، وغرفة إلكترونية وكرة عائمة غير ملامسة ومغطاة على قضيب القياس.

يتم تثبيت سلك التقبُّض المغناطيسي (سلك الموجة الموجَّهة) في قضيب القياس.قضيب القياس مصنوع من أنبوب فولاذي مقاوم للصدأ غير مغناطيسي ، والذي يحمي سلك الموجة الموجهة.عندما تعمل الأداة ، يرسل مولد النبض في الحجرة الإلكترونية نبضة انطلاق تنتقل عبر السلك ، وتولد مجالًا مغناطيسيًا دوارًا يتحرك.عندما يلتقي هذا المجال المغناطيسي مع المجال المغناطيسي الدائم في الكرة العائمة ، فإنه يولد تأثير تمدد مغناطيسي ، مما يتسبب في تحريف سلك الموجة الموجهة وتوليد موجة ميكانيكية ثابتة السرعة تنتقل في اتجاهين.يمتص المثبط الموجة الميكانيكية التي تصل إلى نهاية قضيب القياس.يتم استشعار الموجة الميكانيكية التي تنقل مرة أخرى إلى الحجرة الإلكترونية بواسطة جهاز التقاط الطاقة المثبت في الحجرة الإلكترونية ، ثم يتم تحويلها إلى نبض التيار المقابل.يحسب جهاز التقاط الطاقة الفارق الزمني بين النبضتين لإعطاء قياس دقيق لمستوى السائل.

مقياس مستوى السائل المغنطيسيميزة التصميم

◎ قابلية تطبيق أوسع ، مع مجموعة متنوعة من أشكال التحقيق ، ونماذج اتصال العملية ، ومواد الإنتاج ، والتي يمكن تخصيصها.

◎ موثوقية قوية: حيث أن مقياس مستوى السائل المغنطيسي يعتمد مبدأ الدليل الموجي.المحول بالكامل محاط بأنبوب فولاذي مقاوم للصدأ ، وهو غير ملامس لوسط القياس.يعمل المستشعر بشكل موثوق وله عمر خدمة طويل.

◎ دقة عالية: نظرًا لأن مقياس مستوى السائل المغنطيسي يعمل مع نبضة الدليل الموجي ، يتم تحديد الإزاحة المقاسة عن طريق قياس وقت نبضة البداية ونبضة النهاية أثناء العمل ، وبالتالي فإن دقة القياس عالية ، والدقة أفضل من 0.01٪ FS ، وهي دقة يصعب تحقيقها باستخدام أجهزة الاستشعار الأخرى.

◎ أمان ممتاز: يتميز مقياس مستوى السائل المغنطيسي بأداء مقاوم للانفجار ، وهو آمن في جوهره وآمن للاستخدام ، ومناسب بشكل خاص لقياس المواد الخام الكيميائية والسوائل القابلة للاشتعال.ليس من الضروري فتح غطاء الخزان أثناء القياس لتجنب عدم أمان القياس اليدوي.

◎ مقياس مستوى التقبض المغناطيسي سهل التركيب والصيانة: يتم تثبيت مقياس مستوى التقبض المغناطيسي بشكل عام من خلال فتحة الأنبوب الموجودة أعلى الخزان ، ومناسبة بشكل خاص لتركيب صهاريج التخزين تحت الأرض وصهاريج التخزين التي تم تشغيلها ، ويمكن لا تؤثر على الإنتاج العادي أثناء عملية التثبيت.

مقياس مستوى السائل المغنطيسي معلمة المنتج

مقياس مستوى السائل المغنطيسيتطبيق المنتج

قياس مستوى السائل والتحكم فيه في المجال الصناعي

التحكم في مستوى السائل بالعملية الكيميائية التحكم في مستوى السائل لخزان المستحضرات الصيدلانية

مراقبة مستوى المياه لسد التحكم في خزان الأطعمة والمشروبات

قياس والتحكم في واجهة الزيت والماء لمياه الشرب ومعالجة مياه الصرف الصحي

قياس مستوى السائل الآخر والتحكم في نظام إدارة القياس في محطة الغاز
