تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس واجهة مستوى السائل | نماذج المنتج: | مدينة نيويورك 500 |
|---|---|---|---|
| نوع شكل الهوائي: | كابل | مادة شكل الهوائي: | 316 |
| دقة القياس: | ± 0.5 مم | ضغط العملية: | -0.1 ~ 10 ميجا باسكال |
| عملية اتصال: | شفة | درجة مقاومة للانفجار: | Exia II CT6Ga |
| تسليط الضوء: | جهاز إرسال مستوى التقبُّض المغناطيسي بشفة,مقياس مستوى تقبُّض مغناطيسي للكابل |
||

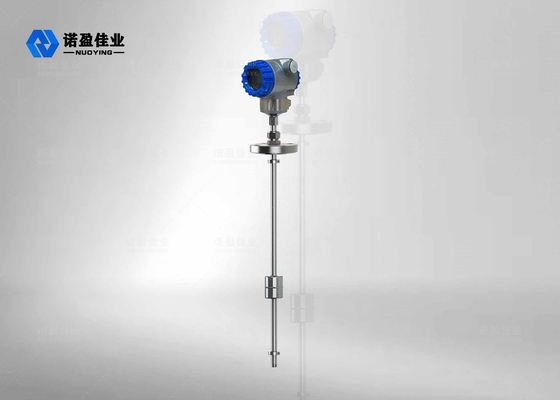

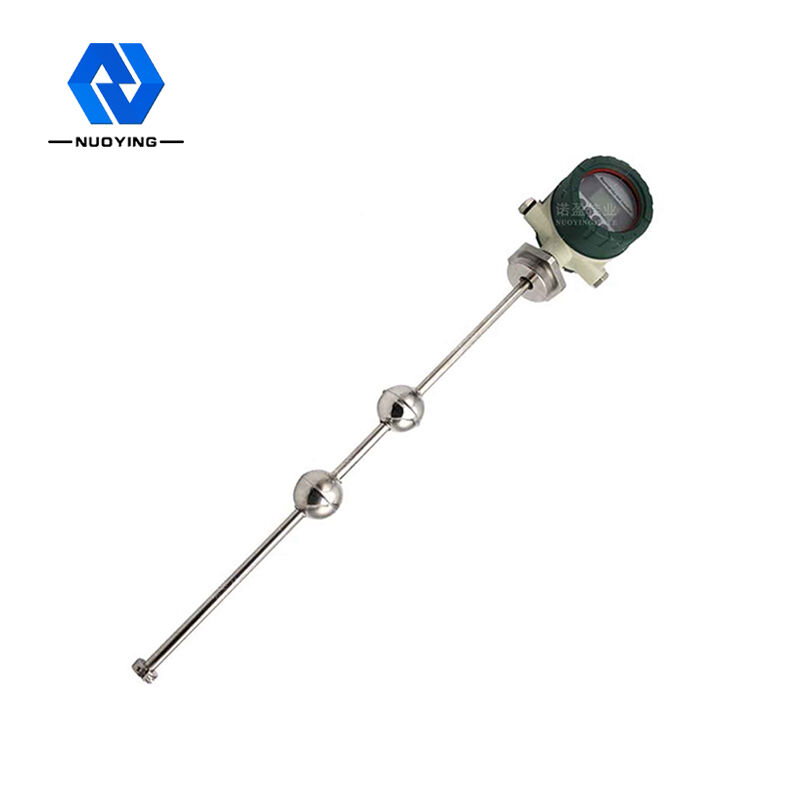

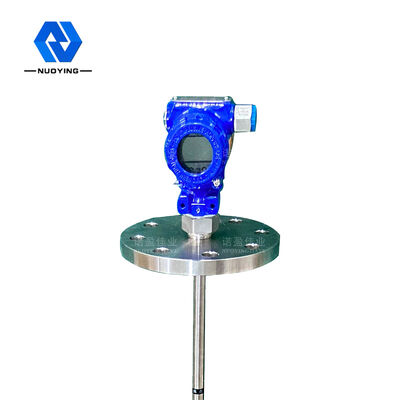

موثوقية قوية مقياس مستوى التقبض المغناطيسي لقياس السائل
مبدأ العمل موثوقية قوية مقياس مستوى التقبض المغناطيسي لقياس السائل
مقياس مستوى السائل المغنطيسي ، الحجرة الإلكترونية تصدر مولد النبض الأولي ، النبضة الأولية في ناقل سلك الدليل الموجي ، تنتج مجالًا مغناطيسيًا دوارًا على طول اتجاه سلك الدليل الموجي ، عندما يتقابل المجال المغناطيسي مع الكرة العائمة للحقل المغناطيسي الدائم عندما يلتقيان ، قابض مغناطيسي تأثير ، في تطور سلك الدليل الموجي لإنتاج موجة ميكانيكية ثابتة السرعة.يتم امتصاص ناقل الحركة الميكانيكي في كلا الاتجاهين ، الذي تم الوصول إليه في نهاية الموجة الميكانيكية للقضيب ، بواسطة المثبط ، والعودة إلى اتجاه المخزن الإلكتروني للموجة الميكانيكية التي تم تركيبها في مخزن إلكتروني يمكنه التقاط المؤسسات المتصورة ، ويترجم إلى نبض التيار المقابل يمكن أن تلتقط المؤسسات لحساب الفارق الزمني بين نبضتين ، ويمكن قياس ارتفاع مستوى السائل بدقة.
ميزة التصميم من موثوقية قوية مقياس مستوى التقبض المغناطيسي لقياس السائل
◎ قابلية تطبيق أوسع ، مع أشكال مسبار متعددة ، وأشكال اتصال عملية متعددة ، ومواد تصنيع متعددة ، وتصميم قابل للتخصيص
◎ موثوقية قوية: نظرًا لأن مقياس مستوى السائل المغنطيسي يعتمد مبدأ الدليل الموجي ، فلا يوجد جزء ميكانيكي متحرك ، لذلك لا يوجد احتكاك وتآكل.المحول بالكامل محاط بأنبوب فولاذي مقاوم للصدأ ، وهو غير ملامس لوسط القياس.يعمل المستشعر بشكل موثوق وله عمر خدمة طويل
دقة عالية: نظرًا لأن مقياس مستوى السائل المغنطيسي يعمل مع نبضة الدليل الموجي ، يتم تحديد الإزاحة المقاسة عن طريق قياس وقت نبضة البداية ونبضة النهاية ، وبالتالي فإن دقة القياس عالية والدقة أفضل من 0.01٪ FS ، والتي يصعب تحقيقه باستخدام أجهزة استشعار أخرى
◎ سلامة عالية: يتميز مقياس مستوى السائل المغنطيسي بأداء عالي مقاوم للانفجار ، وسلامة جوهرية ومقاومة للانفجار ، واستخدام آمن ، وهو مناسب بشكل خاص لقياس المواد الخام الكيميائية والسوائل القابلة للاشتعال.ليست هناك حاجة لفتح غطاء الخزان أثناء القياس لتجنب عدم أمان القياس اليدوي.
◎ مقياس مستوى السائل المغنطيسي سهل التركيب ويسهل صيانته: يتم تثبيت مقياس مستوى السائل المغنطيسي بشكل عام من خلال فتحة الأنبوب الموجودة أعلى الخزان ، وهو مناسب بشكل خاص لتركيب صهاريج التخزين تحت الأرض وخزانات التخزين التي تم تشغيلها ، ولا يمكن أن يتأثر التشغيل العادي أثناء عملية التثبيت
المعايير الفنيةلمقياس مستوى السائل المغنطيسي
| تطبيق نموذجي | السائل ، قياس الواجهة |
|
موديل المنتج |
NYCZ500 |
|
شكل الهوائي |
كابل ، نوع القطب |
|
مادة الهوائي |
304316 |
| نطاق القياس | 0-50 م ~ 5000 مم (كابل: 25 م) |
| دقة القياس | ± 0.5 مم |
| مزود الطاقة | 24VDC (خطان ، أربعة خطوط) ، 220VAC |
|
خرج إشارة |
4 ... 20mA / HART / RS485 / مودبوس ... |
| العمل الحالي |
4… 20mA |
| خصائص الحمل | عندما يتم إخراج التيار ، تكون مقاومة الحمل القصوى هي 600Ω ؛عندما يتم إخراج الجهد ، تكون مقاومة الحمل القصوى 2mA |
| درجة حرارة العملية | -40 ~ + 200 درجة |
| وقت الاستجابة | 0.2 ~ 5 مللي ثانية |
| ضغط العملية | -0.1 ~ 10.0 ميجا باسكال |
| عملية اتصال | سن اللولب ، قوس ، شفة (اختيار) |
| نسبة القرار | ± 1 مم |
| مستويات الحماية | IP65 ، IP67 ، IP68 (قابل للتحديد) |
| درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
