تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس الواجهة | نماذج المنتج: | نيويورك CZ500 |
|---|---|---|---|
| نوع شكل الهوائي: | عصا | مادة شكل الهوائي: | 304 |
| دقة القياس: | ± 0.5 مم | ضغط العملية: | -0.1 ~ 10.0 ميجا باسكال |
| عملية اتصال: | قوس | درجة مقاومة للانفجار: | Exia II CT 6 |
| تسليط الضوء: | 24VDC مقياس مستوى السائل المغنطيسي,شاشة LCD مقياس مستوى السائل المضيق للمغناطيسية,مقياس مستوى التقبُّض المغناطيسي بقوس |
||

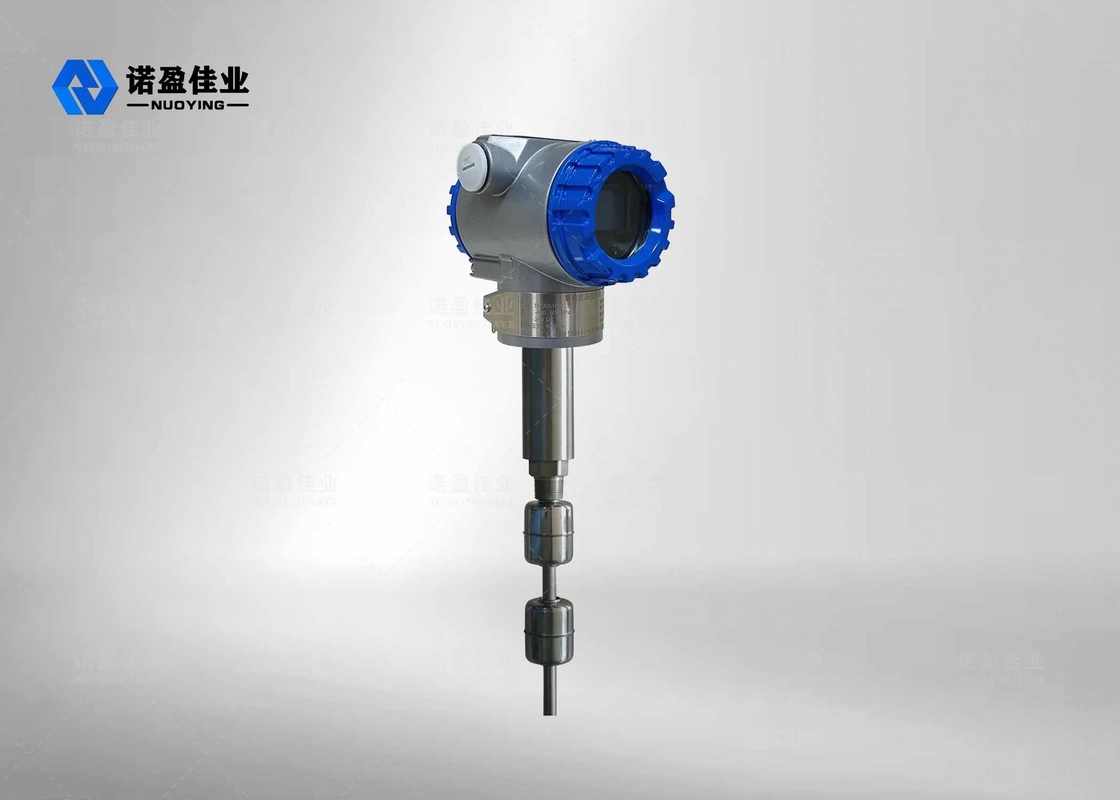

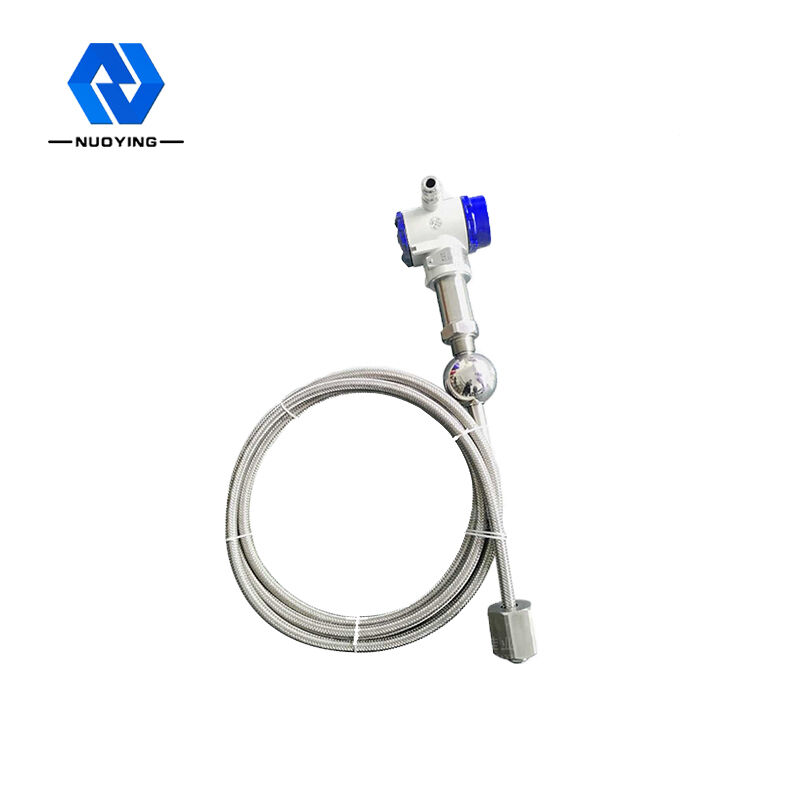

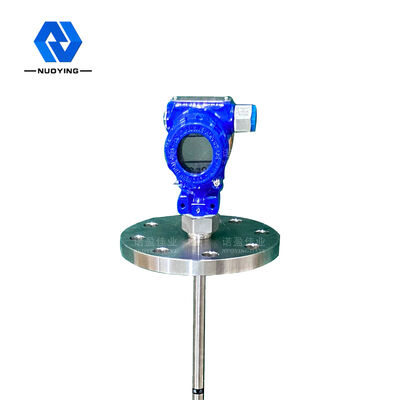

24VDC مقياس مستوى السائل المغناطيسي مع شاشة LCD
مبدأ العمل24VDC مقياس مستوى السائل المغناطيسي مع شاشة LCD
يتكون مقياس مستوى السائل المغنطيسي بشكل أساسي من ثلاثة أجزاء: جهاز الإرسال الإلكتروني ، والكرة العائمة ، وقضيب الكشف.عند العمل ، ترتفع الكرة العائمة أو تنخفض مع مستوى السائل على طول القناة.الكرة العائمة مجهزة بمغناطيس دائم وتشكل مجالًا مغناطيسيًا حولها ؛يرسل جهاز الإرسال الإلكتروني بشكل دوري نبضة حالية ، تسمى النبضة الأولية ، والتي تنتشر أسفل خط التقبُّض المغناطيسي.، يتم أيضًا إنشاء مجال مغناطيسي حوله أثناء الحركة الهبوطية ؛في اللحظة التي يلتقي فيها المجالان المغناطيسي ، تتولد قوة الالتواء ، والتي تعمل على خط التقبض المغناطيسي لتكوين نبضة عائدة.تنتقل النبضة لأعلى بسرعة ثابتة ويتم استقبالها بواسطة جهاز الإرسال الإلكتروني.باستخدام مبدأ تأثير Weidmann (مبدأ العمل للتضيق المغناطيسي) ، وعن طريق التكنولوجيا الإلكترونية المتقدمة الحديثة ، يمكن قياس ارتفاع مستوى السائل بدقة عن طريق قياس الفاصل الزمني بين النبضة الأولية ونبضة الإرجاع.مقياس مستوى السائل الناتج عن هذه الطريقة هو المنتج الأكثر دقة وبساطة وثباتًا وموثوقية وناضجًا في مجال قياس مستوى السائل.خاصة في البيئة المشتركة مثل النطاق الصغير ودرجة الحرارة العادية والضغط العادي ، فهي تتمتع بمزايا فريدة ولا تضاهى مع طرق القياس الأخرى.
ميزة التصميممن24VDC مقياس مستوى السائل المغناطيسي مع شاشة LCD
◎قابلية تطبيق أوسع ، مع أشكال مسبار متعددة ، وأشكال اتصال متعددة للعمليات ، ومواد تصنيع متعددة ، وتصميم قابل للتخصيص
◎موثوقية قوية: نظرًا لأن مقياس مستوى السائل المغنطيسي يعتمد مبدأ الدليل الموجي ، فلا يوجد جزء ميكانيكي متحرك ، لذلك لا يوجد احتكاك وتآكل.المحول بالكامل محاط بأنبوب فولاذي مقاوم للصدأ ، وهو غير ملامس لوسط القياس.يعمل المستشعر بشكل موثوق وله عمر خدمة طويل
◎دقة عالية: نظرًا لأن مقياس مستوى السائل المغنطيسي يعمل مع نبضة الدليل الموجي ، يتم تحديد الإزاحة المقاسة عن طريق قياس وقت نبضة البداية ونبضة النهاية ، وبالتالي فإن دقة القياس عالية والدقة أفضل من 0.01٪ FS ، وهو يصعب تحقيقه مع أجهزة الاستشعار الأخرى
◎سلامة عالية: يتميز مقياس مستوى السائل المغنطيسي بأداء عالي مقاوم للانفجار ، وسلامة جوهرية ومقاومة للانفجار ، واستخدام آمن ، وهو مناسب بشكل خاص لقياس المواد الخام الكيميائية والسوائل القابلة للاشتعال.ليست هناك حاجة لفتح غطاء الخزان أثناء القياس لتجنب عدم أمان القياس اليدوي.
◎مقياس مستوى السائل المغنطيسي سهل التركيب ويسهل صيانته: يتم تثبيت مقياس مستوى السائل المغنطيسي بشكل عام من خلال فتحة الأنبوب الموجودة في أعلى الخزان ، وهو مناسب بشكل خاص لتركيب صهاريج التخزين تحت الأرض وخزانات التخزين التي تم تشغيلها ، ولا يمكن أن يتأثر التشغيل العادي أثناء عملية التثبيت
المعايير الفنيةمن24VDC مقياس مستوى السائل المغناطيسي مع شاشة LCD
| تطبيق نموذجي | السائل ، قياس الواجهة |
|
موديل المنتج |
NYCZ500 |
|
شكل الهوائي |
كابل ، نوع القطب |
|
مادة الهوائي |
304316 |
| نطاق القياس | 0-50 م ~ 5000 مم (كابل: 25 م) |
| دقة القياس | ± 0.5 مم |
| مزود الطاقة | 24VDC (خطان ، أربعة خطوط) ، 220VAC |
|
خرج إشارة |
4 ... 20mA / HART / RS485 / مودبوس ... |
| العمل الحالي |
4… 20mA |
| خصائص الحمل | عندما يتم إخراج التيار ، تكون مقاومة الحمل القصوى هي 600Ω ؛عندما يتم إخراج الجهد ، تكون مقاومة الحمل القصوى 2mA |
| درجة حرارة العملية | -40 ~ + 200 درجة |
| وقت الاستجابة | 0.2 ~ 5 مللي ثانية |
| ضغط العملية | -0.1 ~ 10.0 ميجا باسكال |
| عملية اتصال | سن اللولب ، قوس ، شفة (اختيار) |
| نسبة القرار | ± 1 مم |
| مستويات الحماية | IP65 ، IP67 ، IP68 (قابل للتحديد) |
| درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
