تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل | نماذج المنتج: | NYCZ5 00 |
|---|---|---|---|
| نوع شكل الهوائي: | نوع الكابل | مادة شكل الهوائي: | 304 أو 316 |
| دقة القياس: | ± 0.5 مم | ضغط العملية: | -0.1 ~ 10.0 ميجا باسكال |
| عملية اتصال: | موضوع （اختياري） | درجة مقاومة للانفجار: | Exia II CT6 اختياري） |
| تسليط الضوء: | 20mA مقياس مستوى السائل المغنطيسي,مقياس مستوى التقبُّض المغناطيسي 0.5 مم |
||

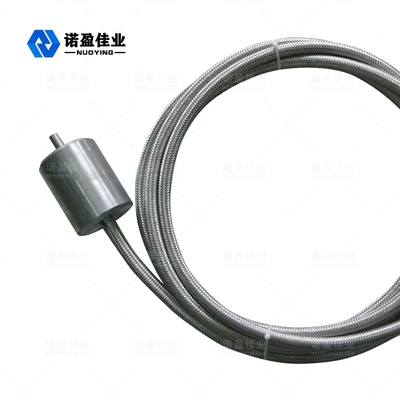

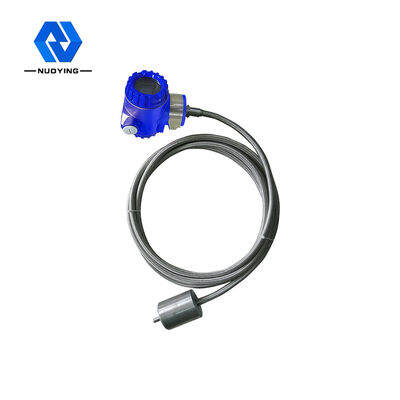

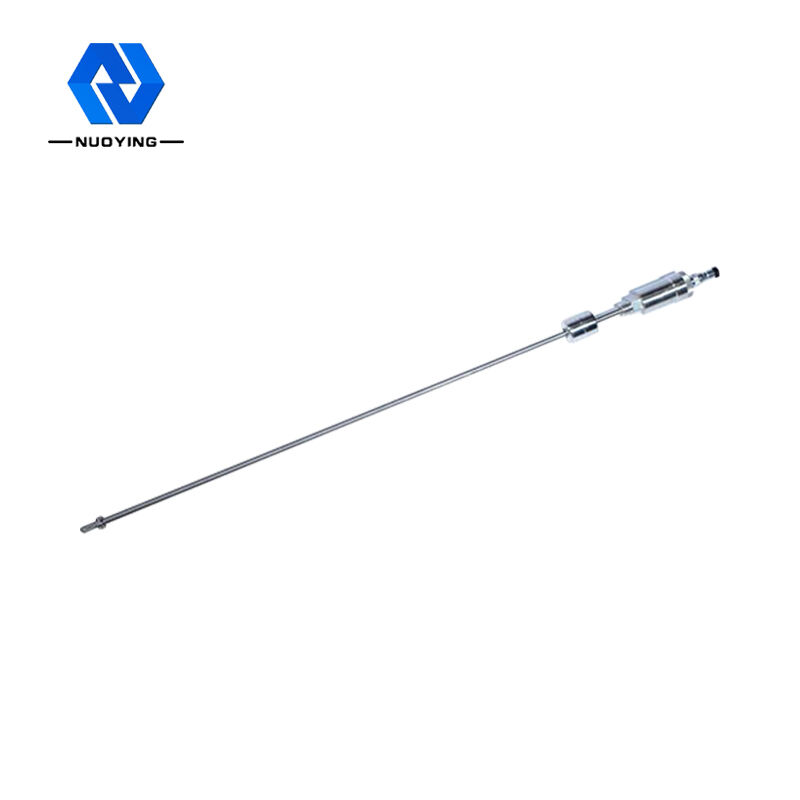

4-20mA مقياس مستوى السائل المغنطيسي مع دقة عالية 0.5 مم
مبدأ العمل4-20mA مقياس مستوى السائل المغنطيسي مع دقة عالية 0.5 مم
يوجد تعويم خارج قضيب قياس المستشعر لمقياس مستوى السائل المغنطيسي ، والذي يمكن أن يتحرك لأعلى ولأسفل على طول قضيب القياس مع تغيير مستوى السائل.يوجد داخل العوامة مجموعة من الحلقات المغناطيسية الدائمة.عندما يجتمع المجال المغناطيسي للتيار النبضي مع المجال المغناطيسي للحلقة المغناطيسية الناتجة عن العوامة ، يتغير المجال المغناطيسي حول العوامة بحيث يولد سلك الدليل الموجي المصنوع من مادة تقبض مغناطيسي نبضة موجية الالتوائية في موضع العوامة.يتم إرجاع سلك الدليل الموجي واكتشافه بواسطة آلية الكشف.من خلال قياس فرق الوقت بين تيار النبض والموجة الالتوائية ، يمكن تحديد موضع العوامة ، أي موضع سطح السائل ، بدقة.المزايا التقنية لمقياس مستوى السائل المغنطيسي: مقياس مستوى السائل المغنطيسي مناسب لقياس مستوى السائل لمستوى السائل النظيف بمتطلبات عالية الدقة ، ويمكن أن تصل الدقة إلى 1 مم ، ويمكن أن تصل دقة أحدث منتج إلى 0.1 مم .يمكن أيضًا استخدام مقاييس مستوى الانضغاط المغناطيسي لقياس الواجهة بين سائلين مختلفين.تصميم مقاوم للانفجار مناسب للمناسبات الخطرة.يمكن لتصميم الدوائر الإلكترونية الذكي حساب الحجم ؛الجزء المتحرك الوحيد هو العوامة ، والصيانة منخفضة للغاية.
ميزة التصميممن4-20mA مقياس مستوى السائل المغنطيسي مع دقة عالية 0.5 مم
◎قابلية تطبيق أوسع ، مع أشكال مسبار متعددة ، وأشكال اتصال متعددة للعمليات ، ومواد تصنيع متعددة ، وتصميم قابل للتخصيص
◎موثوقية قوية: نظرًا لأن مقياس مستوى السائل المغنطيسي يعتمد مبدأ الدليل الموجي ، فلا يوجد جزء ميكانيكي متحرك ، لذلك لا يوجد احتكاك وتآكل.المحول بالكامل محاط بأنبوب فولاذي مقاوم للصدأ ، وهو غير ملامس لوسط القياس.يعمل المستشعر بشكل موثوق وله عمر خدمة طويل
◎دقة عالية: نظرًا لأن مقياس مستوى السائل المغنطيسي يعمل مع نبضة الدليل الموجي ، يتم تحديد الإزاحة المقاسة عن طريق قياس وقت نبضة البداية ونبضة النهاية ، وبالتالي فإن دقة القياس عالية والدقة أفضل من 0.01٪ FS ، وهو يصعب تحقيقه مع أجهزة الاستشعار الأخرى
◎سلامة عالية: يتميز مقياس مستوى السائل المغنطيسي بأداء عالي مقاوم للانفجار ، وسلامة جوهرية ومقاومة للانفجار ، واستخدام آمن ، وهو مناسب بشكل خاص لقياس المواد الخام الكيميائية والسوائل القابلة للاشتعال.ليست هناك حاجة لفتح غطاء الخزان أثناء القياس لتجنب عدم أمان القياس اليدوي.
◎مقياس مستوى السائل المغنطيسي سهل التركيب ويسهل صيانته: يتم تثبيت مقياس مستوى السائل المغنطيسي بشكل عام من خلال فتحة الأنبوب الموجودة في أعلى الخزان ، وهو مناسب بشكل خاص لتركيب صهاريج التخزين تحت الأرض وخزانات التخزين التي تم تشغيلها ، ولا يمكن أن يتأثر التشغيل العادي أثناء عملية التثبيت
المعايير الفنيةمن4-20mA مقياس مستوى السائل المغنطيسي مع دقة عالية 0.5 مم
| تطبيق نموذجي | السائل ، قياس الواجهة |
|
موديل المنتج |
NYCZ500 |
|
شكل الهوائي |
كابل ، نوع القطب |
|
مادة الهوائي |
304316 |
| نطاق القياس | 0-50 م ~ 5000 مم (كابل: 25 م) |
| دقة القياس | ± 0.5 مم |
| مزود الطاقة | 24VDC (خطان ، أربعة خطوط) ، 220VAC |
|
خرج إشارة |
4 ... 20mA / HART / RS485 / مودبوس ... |
| العمل الحالي |
4… 20mA |
| خصائص الحمل | عندما يتم إخراج التيار ، تكون مقاومة الحمل القصوى هي 600Ω ؛عندما يتم إخراج الجهد ، تكون مقاومة الحمل القصوى 2mA |
| درجة حرارة العملية | -40 ~ + 200 درجة |
| وقت الاستجابة | 0.2 ~ 5 مللي ثانية |
| ضغط العملية | -0.1 ~ 10.0 ميجا باسكال |
| عملية اتصال | سن اللولب ، قوس ، شفة (اختيار) |
| نسبة القرار | ± 1 مم |
| مستويات الحماية | IP65 ، IP67 ، IP68 (قابل للتحديد) |
| درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
