تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل أو واجهة | نماذج المنتج: | نيويورك- CZ500 |
|---|---|---|---|
| نوع شكل الهوائي: | نوع الكابل أو القضيب | مادة شكل الهوائي: | 304/316 |
| دقة القياس: | ± 0.5 مم | ضغط العملية: | -0.1 ~ 10.0 ميجا باسكال |
| عملية اتصال: | شفة ، موضوع | درجة مقاومة للانفجار: | Exia II CT6 اختياري） |
| تسليط الضوء: | مقياس مستوى التقبُّض المغناطيسي السائل 24VDC,مقياس مستوى التقبُّض المغناطيسي الخيطي,جهاز إرسال مستوى التقبُّض المغناطيسي CZ500 |
||

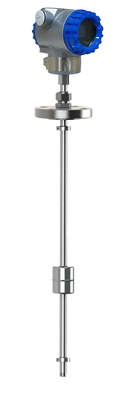

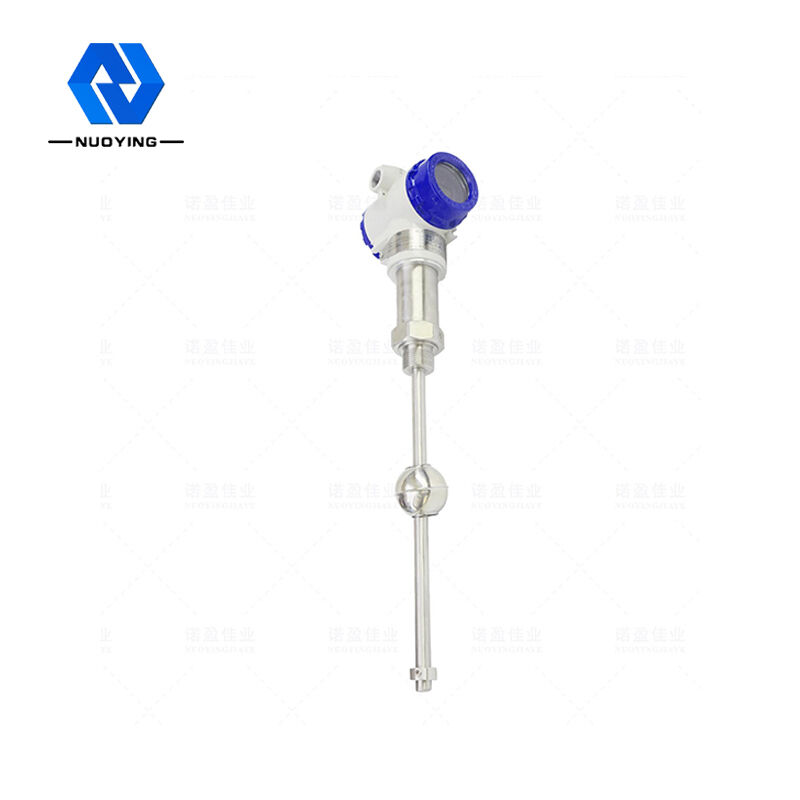

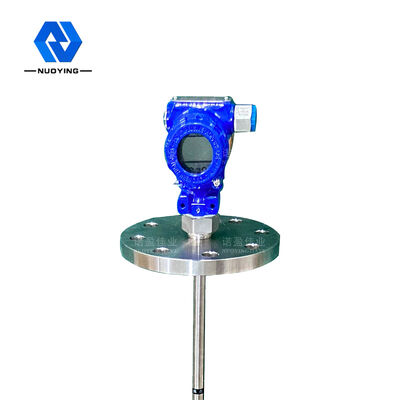

مقياس مستوى التقبُّض المغناطيسي بسلكين 24VDC لقياس السائل
مبدأ العملمقياس مستوى التقبُّض المغناطيسي بسلكين 24VDC لقياس السائل
يتكون مقياس مستوى التقبُّض المغناطيسي من ثلاثة أجزاء: قضيب الكشف ، ووحدة الدائرة ، والعوامة.أثناء القياس ، تولد وحدة الدائرة نبضة تيار تنتقل إلى أسفل السلك المغنطيسي وتولد مجالًا مغناطيسيًا على شكل حلقة.يوجد تعويم خارج قضيب الكشف ، ويتحرك الطفو لأعلى ولأسفل على طول قضيب الكشف مع تغيير مستوى السائل.نظرًا لتركيب مجموعة من المغناطيس الدائم في العوامة ، فإن العوامة تولد مجالًا مغناطيسيًا في نفس الوقت.عندما يجتمع المجال المغناطيسي الحالي مع المجال المغناطيسي العائم ، يتم إنشاء نبضة "ملتوية" ، أو نبضة "عائدة".قم بتحويل فرق الوقت بين نبضة "العودة" والنبضة الحالية إلى إشارة نبضية ، وذلك لحساب الموضع الفعلي للعوامة وقياس مستوى السائل.
ميزة التصميممقياس مستوى تقبض مغناطيسي بسلكين 24VDC لقياس السائل
◎قابلية تطبيق أوسع ، مع أشكال مسبار متعددة ، وأشكال اتصال متعددة للعمليات ، ومواد تصنيع متعددة ، وتصميم قابل للتخصيص
◎موثوقية قوية: نظرًا لأن مقياس مستوى السائل المغنطيسي يعتمد مبدأ الدليل الموجي ، فلا يوجد جزء ميكانيكي متحرك ، لذلك لا يوجد احتكاك وتآكل.المحول بالكامل محاط بأنبوب فولاذي مقاوم للصدأ ، وهو غير ملامس لوسط القياس.يعمل المستشعر بشكل موثوق وله عمر خدمة طويل
◎دقة عالية: نظرًا لأن مقياس مستوى السائل المغنطيسي يعمل مع نبضة الدليل الموجي ، يتم تحديد الإزاحة المقاسة عن طريق قياس وقت نبضة البداية ونبضة النهاية ، وبالتالي فإن دقة القياس عالية والدقة أفضل من 0.01٪ FS ، وهو يصعب تحقيقه مع أجهزة الاستشعار الأخرى
◎سلامة عالية: يتميز مقياس مستوى السائل المغنطيسي بأداء عالي مقاوم للانفجار ، وسلامة جوهرية ومقاومة للانفجار ، واستخدام آمن ، وهو مناسب بشكل خاص لقياس المواد الخام الكيميائية والسوائل القابلة للاشتعال.ليست هناك حاجة لفتح غطاء الخزان أثناء القياس لتجنب عدم أمان القياس اليدوي.
◎مقياس مستوى السائل المغنطيسي سهل التركيب ويسهل صيانته: يتم تثبيت مقياس مستوى السائل المغنطيسي بشكل عام من خلال فتحة الأنبوب الموجودة في أعلى الخزان ، وهو مناسب بشكل خاص لتركيب صهاريج التخزين تحت الأرض وخزانات التخزين التي تم تشغيلها ، ولا يمكن أن يتأثر التشغيل العادي أثناء عملية التثبيت
المعايير الفنيةمن4-20mA مقياس مستوى السائل المغنطيسي مع دقة عالية 0.5 مم
| تطبيق نموذجي | السائل ، قياس الواجهة |
|
موديل المنتج |
NYCZ500 |
|
شكل الهوائي |
كابل ، نوع القطب |
|
مادة الهوائي |
304316 |
| نطاق القياس | 0-50 م ~ 5000 مم (كابل: 25 م) |
| دقة القياس | ± 0.5 مم |
| مزود الطاقة | 24VDC (خطان ، أربعة خطوط) ، 220VAC |
|
خرج إشارة |
4 ... 20mA / HART / RS485 / مودبوس ... |
| العمل الحالي |
4… 20mA |
| خصائص الحمل | عندما يتم إخراج التيار ، تكون مقاومة الحمل القصوى هي 600Ω ؛عندما يتم إخراج الجهد ، تكون مقاومة الحمل القصوى 2mA |
| درجة حرارة العملية | -40 ~ + 200 درجة |
| وقت الاستجابة | 0.2 ~ 5 مللي ثانية |
| ضغط العملية | -0.1 ~ 10.0 ميجا باسكال |
| عملية اتصال | سن اللولب ، قوس ، شفة (اختيار) |
| نسبة القرار | ± 1 مم |
| مستويات الحماية | IP65 ، IP67 ، IP68 (قابل للتحديد) |
| درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
