تفاصيل المنتج:
|
| مادة الهوائي: | 304 ، 316 | تطبيق نموذجي: | السائل ، قياس الواجهة |
|---|---|---|---|
| عملية الضغط: | -0.1 ～ 10.0 ميجا باسكال | دقة درجة الحرارة: | -40 درجة مئوية + 200 درجة مئوية |
| نماذج المنتج: | NYCZ500 | خرج الإشارة: | 4 ... 20mA / HART / RS485 / Modbus |
| نوع الهوائي: | نوع الكابل ، نوع القطب | نطاق القياس: | 0-50 ~ 5000 مم (نوع الكابل: 25 م) |

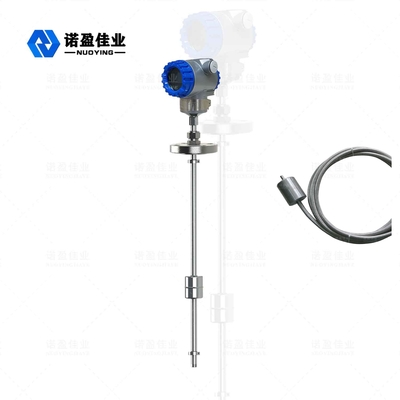

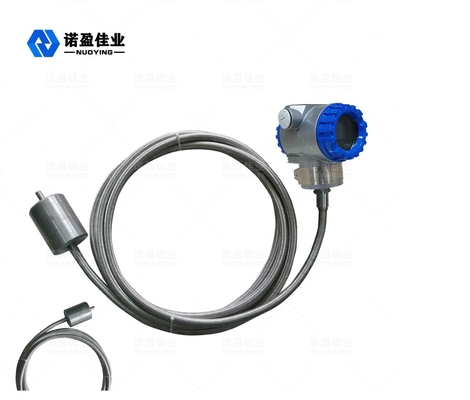

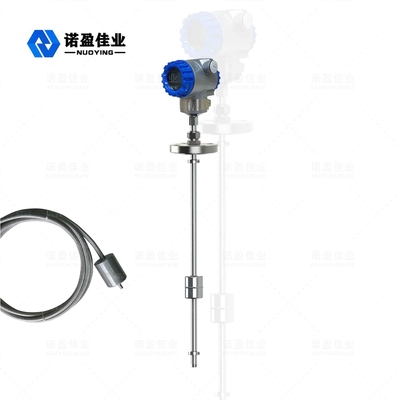

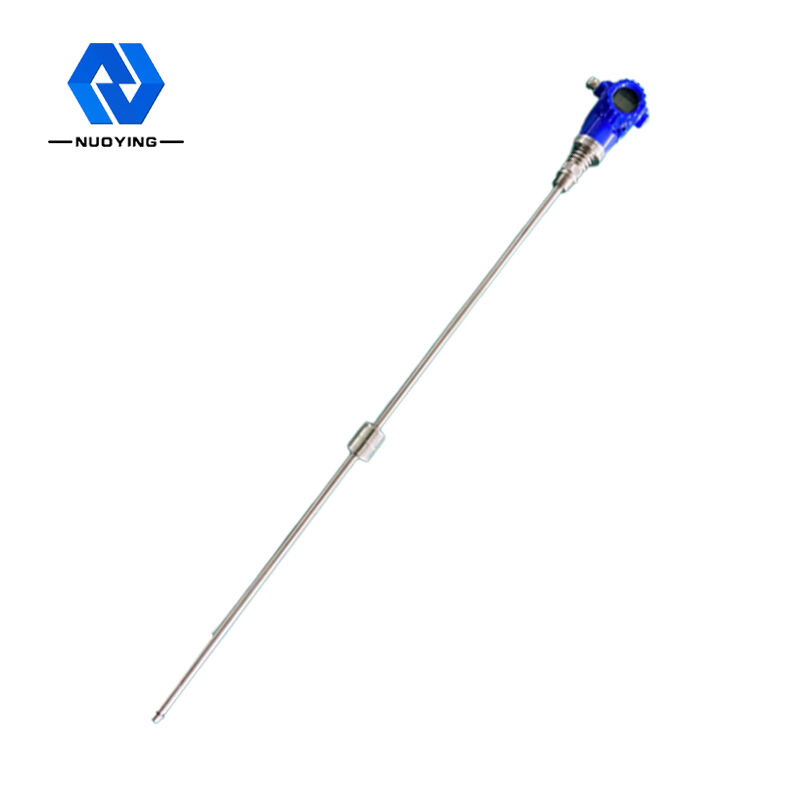

NYCZ500 مقياس مستوى السائل عالي الدقة والسلامة المغناطيسية
NYCZ500 مبدأ العمل لمقياس مستوى السائل المغنطيسي
يظهر مبدأ العمل لمقياس مستوى السائل المغنطيسي في الشكل.يتكون المنتج بشكل أساسي من قضيب قياس وحجرة إلكترونية وكرة عائمة غير ملامسة ومغطاة على قضيب القياس.يتم تثبيت سلك التقبُّض المغناطيسي (سلك الدليل الموجي) في قضيب القياس.قضيب القياس مصنوع من أنبوب فولاذي مقاوم للصدأ غير مغناطيسي ، والذي يحمي سلك الدليل الموجي جيدًا.
عندما يعمل مقياس مستوى السائل المغنطيسي ، يرسل مولد النبض في الحجرة الإلكترونية نبضة بدء.عندما تنتقل نبضة البداية هذه في سلك الدليل الموجي ، فإنها تولد مجالًا مغناطيسيًا دوارًا يتحرك في اتجاه سلك الدليل الموجي.عندما يلتقي هذا المجال المغناطيسي بالمجال المغناطيسي الدائم في الكرة العائمة ، فإنه يولد تأثير تمدد قابض مغناطيسي ، مما يتسبب في تحريف سلك الدليل الموجي وتوليد موجة ميكانيكية ثابتة السرعة.تنتشر هذه الموجة الميكانيكية في اتجاهين.يمتص المثبط الموجة الميكانيكية التي تصل إلى نهاية قضيب القياس.يتم استشعار الموجة الميكانيكية التي يتم إرسالها مرة أخرى إلى الحجرة الإلكترونية بواسطة آلية التقاط الطاقة المثبتة في الحجرة الإلكترونية وتحويلها إلى نبض التيار المقابل.تحسب آلية التقاط الطاقة الفارق الزمني بين النبضتين لقياس ارتفاع مستوى السائل المقاس بدقة.
| تطبيق نموذجي | السائل ، قياس الواجهة |
| موديل المنتج | NYCZ500 |
| نوع الهوائي | نوع الكابل ، نوع القطب |
| مادة الهوائي | 304316 |
| نطاق القياس | 0-50 ~ 5000 مم (نوع الكابل: 25 م) |
| دقة القياس | ± 0.5 مم |
| مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... |
| العمل الحالي | 4 ... 20mA |
| خصائص الحمل | عندما يتم إخراج تيار خاصية الحمل ، تكون مقاومة الحمل القصوى هي 600 ؛أثناء خرج الجهد ، تكون مقاومة الحمل القصوى هي 2mA |
| درجة حرارة العملية | -40 درجة مئوية + 200 درجة مئوية |
| وقت الاستجابة | 0.2 ~ 5 مللي ثانية |
| ضغط العملية | -0.1 ～ 10.0 ميجا باسكال |
| عملية اتصال | خيط ، قوس ، شفة (اختياري) |
| القرار | ± 1 مم |
| درجة الحماية | IP65 ، IP67 ، IP68 (اختياري) |
|
حدث الانفجار صف دراسي |
Exia II CT6 Ga ، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
ملاحظة: يمكن تخصيص المنتجات وتصميمها وفقًا لمتطلبات المستخدمين المحددة!
NYCZ500 مقياس مستوى السائل المغنطيسيميزات التصميم
قابلية تطبيق أكثر شمولاً ، مع أشكال مسبار متعددة ، وأشكال اتصال متعددة للعملية ، ومواد إنتاج متعددة ، والتي يمكن تخصيصها ؛
◎ موثوقية قوية: نظرًا لأن مقياس مستوى السائل المغنطيسي يعتمد مبدأ الدليل الموجي ، فلا يوجد جزء ميكانيكي متحرك ، لذلك لا يوجد احتكاك وتآكل.المحول بالكامل محاط بأنبوب فولاذي مقاوم للصدأ ، وهو غير ملامس لوسط القياس.يعمل المستشعر بشكل موثوق وله عمر خدمة طويل.
دقة عالية: نظرًا لأن مقياس مستوى السائل المغنطيسي يعمل مع نبضة الدليل الموجي ، يتم تحديد الإزاحة المقاسة عن طريق قياس وقت نبضة البداية ونبضة النهاية أثناء العمل ، وبالتالي فإن دقة القياس عالية ، والدقة أفضل من 0.01٪ FS ، وهي دقة يصعب تحقيقها باستخدام أجهزة الاستشعار الأخرى.
سلامة جيدة: مقياس مستوى السائل المغنطيسي لديه أداء مقاوم للانفجار ، وهو آمن في جوهره وآمن للاستخدام ، ومناسب بشكل خاص لقياس المواد الخام الكيميائية والسوائل القابلة للاشتعال.ليس من الضروري فتح غطاء الخزان أثناء القياس لتجنب عدم أمان القياس اليدوي.
◎ مقياس مستوى السائل المغنطيسي سهل التركيب والصيانة: يتم تثبيت مقياس مستوى السائل المغنطيسي بشكل عام من خلال فتحة الأنبوب الموجودة أعلى الخزان ، وهو مناسب بشكل خاص لتركيب صهاريج التخزين تحت الأرض وخزانات التخزين التي تم تشغيلها ، ويمكن لا تؤثر على الإنتاج العادي أثناء عملية التثبيت.
