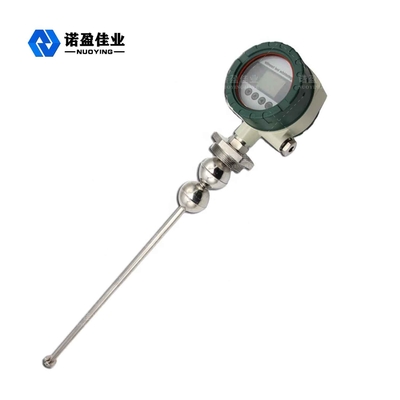

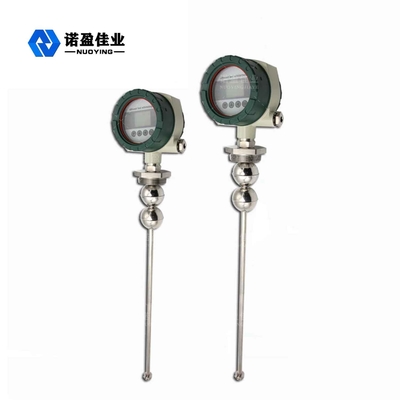

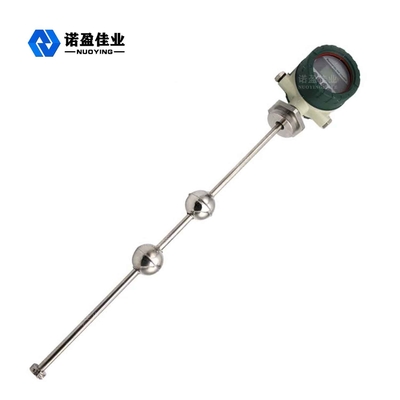

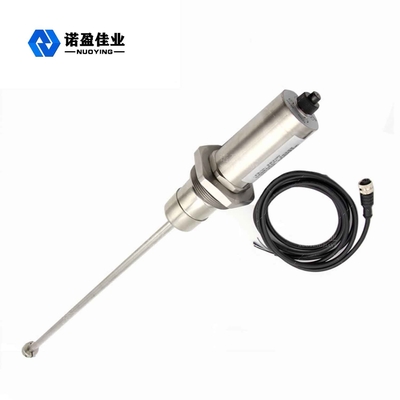

مبيعات ساخنة دقة عالية سهلة التثبيت والصيانة ناقل مستوى مغناطيسي

مبيعات ساخنة دقة عالية سهلة التثبيت والصيانة ناقل مستوى مغناطيسي

اسم العلامة التجارية:	NUOYING
رقم الطراز:	NYCZ500
الـ MOQ:	قطعة واحدة
السعر:	$199to $1131/pcs
شروط الدفع:	T/T
القدرة على التوريد:	1000 قطعة في الشهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

شيان، شنشي، الصين

إصدار الشهادات:

CE, SIL, ATEX

درجة:

صناعي

ضمان:

12 شهرا

دعم مخصص:

تصنيع المعدات الأصلية، أوديإم

اسم العلامة التجارية:

NUOYING

التطبيقات:

قياس مستوى السائل

دقة القياس:

0.05 ٪ ~ 0.1 ٪ FS

مزود الطاقة:

24VDC (خطين، أربعة خطوط)، 220VAC

اتصال العملية:

الموضوع، شفة، قوس (اختياري)

درجة حرارة العملية:

-40 ~ + 200 درجة

عملية الضغط:

-0.1 ~ 10.0 ميجا باسكال

إخراج الإشارة:

4 ... 20ma/Hart/RS485/Modbus ...

نطاق القياس:

0-50 ~ 5000 مم (نوع الكابل: 25 م)

تفاصيل التغليف:

40 * 30 * 30 سم

القدرة على العرض:

1000 قطعة في الشهر

وصف المنتج

بيع ساخن عالي الدقة سهل التركيب والصيانة مقياس مستوى مغناطيسي سائل

NuoyingNYCZ500مقياس مستوى سائل مغناطيسي نظرة عامة

معلمات المنتج

تطبيق نموذجي	قياس مستوى السائل
مادة الهوائي	304، 316L (اختياري)
نطاق القياس	0-50 ~ 5000 مم (نوع الكابل: 25 م)
مزود الطاقة	24 فولت تيار مستمر (خطان، أربعة خطوط)
درجة حرارة الوسط	-40 ~ +200 درجة مئوية
ضغط العملية	-0.1 ~ 2.0 ميجا باسكال
اتصال العملية	خيط، شفة، قوس (اختياري)
إشارة الخرج	4...20 مللي أمبير / HART / RS485 / Modbus ...

وصف المنتجات

مبدأ عمل مقياس مستوى السائل المغناطيسي NYCZ500

يوضح الشكل مبدأ عمل مقياس المستوى المغناطيسي. يتكون المنتج بشكل أساسي من قضيب قياس، وحجرة إلكترونية، وكرة عائمة غير متصلة بالقضيب. تم تجهيز قضيب القياس بسلك مغناطيسي (سلك موجة)، والقضيب مصنوع من أنبوب من الفولاذ المقاوم للصدأ غير المغناطيسي، والذي يحمي سلك الموجة بشكل جيد. عندما يعمل مقياس المستوى المغناطيسي، يرسل مولد النبضات في الحجرة الإلكترونية نبضة بداية. عندما تنتقل هذه
نبضة البداية في سلك الموجة، فإنها تولد مجالًا مغناطيسيًا دوارًا يتقدم في اتجاه سلك الموجة. تنتشر هذه الموجة الميكانيكية في اتجاهين، ويتم امتصاص الموجة الميكانيكية التي تصل إلى نهاية قضيب القياس بواسطة المخمد، ويتم استشعار الموجة الميكانيكية التي تسافر عائدة إلى اتجاه الحجرة الإلكترونية بواسطة آلية التقاط الطاقة المثبتة في الحجرة الإلكترونية وتحويلها إلى نبضة تيار مقابلة، وآلية التقاط الطاقة
ثم تحسب فرق الوقت بين النبضتين لقياس ارتفاع مستوى السائل المقاس بدقة.

ميزة تصميم مقياس مستوى السائل المغناطيسي NYCZ500

1. قابلية تطبيق أوسع، مجموعة متنوعة من أشكال المجسات، مجموعة متنوعة من أشكال اتصال العملية، مجموعة متنوعة من مواد الإنتاج، يمكن تصميمها حسب الطلب؛
2. الموثوقية: نظرًا لأن مقياس المستوى المغناطيسي يعتمد على مبدأ الموجة، فلا توجد أجزاء متحركة ميكانيكية، لذلك لا يوجد احتكاك ولا تآكل. المحول بأكمله مغلف في أنبوب من الفولاذ المقاوم للصدأ، ووسط القياس غير متصل، وعمل المستشعر موثوق به، وعمر طويل.
3. دقة عالية: نظرًا لأن مقياس المستوى المغناطيسي يعمل بنبضة موجة، يتم تحديد الإزاحة المقاسة عن طريق قياس وقت نبضة البداية ونبضة النهاية، لذلك تكون دقة القياس عالية ودقة الدقة أفضل من 0.01٪ FS، والتي يصعب تحقيقها بدقة مع المستشعرات الأخرى.
4. أمان جيد: يتمتع مقياس المستوى المغناطيسي بأداء عالي مقاوم للانفجار، وآمن جوهريًا، وآمن للاستخدام، ومناسب بشكل خاص لقياس المواد الكيميائية والسوائل القابلة للاشتعال. لا حاجة لفتح غطاء الخزان عند القياس، مما يتجنب عدم الأمان في القياس اليدوي.
5. مقياس المستوى المغناطيسي سهل التركيب والصيانة البسيطة: يتم تركيب مقياس المستوى المغناطيسي بشكل عام من خلال الفتحة الموجودة في الجزء العلوي من الخزان، وهو مناسب بشكل خاص لتركيب خزانات التخزين تحت الأرض والخزانات قيد التشغيل بالفعل، ولا يمكن أن يؤثر على الإنتاج العادي أثناء عملية التركيب.

مجال تطبيق مقياس مستوى السائل المغناطيسي NYCZ500

1. قياس والتحكم في مستوى المجال الصناعي
2. قياس والتحكم في مستوى الخزان
3. التحكم في مستوى السائل في العمليات الكيميائية
4. التحكم في مستوى السائل في خزان الأدوية
5. التحكم في خزان الأغذية والمشروبات
6. مراقبة مستوى مياه السدود
7. معالجة مياه الشرب ومياه الصرف الصحي
8. قياس والتحكم في واجهة الزيت والماء
9. نظام إدارة القياس في محطات الوقود
10. قياسات وتحكم أخرى في مستوى السائل ...
