| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYCZ500 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $560~$1200/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |

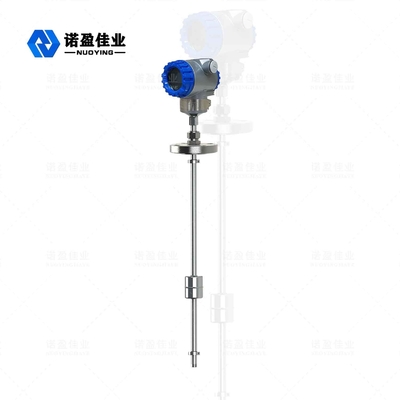

NYCZ500 مقياس مستوى مغناطيسي للقياس من أجل قياس مستوى السائل مع شهادة CE ودقة ± 0.5mm
مقياس مستوى مغناطيسي مقيد من نوع NYCZ500مبدأ العمل
يتكون المنتج أساسًا من قضيب قياس، وغرفة إلكترونية وكرة عائمة غير متصلة على قضيب القياس.يتم تثبيت سلك مغناطيسي (سلك توجيه الموجات) في قضيب القياسيتم صنع عصا القياس من أنبوب الفولاذ المقاوم للصدأ غير المغناطيسي، والذي يحمي سلك توجيه الموجات بشكل جيد جدا.
عندما يعمل مقياس مستوى السائل المغناطيسي، مولد النبضات في الغرفة الإلكترونية يرسل نبضة بداية.يخلق مجالا مغناطيسيا دوارا يتحرك في اتجاه سلك الموجهعندما يلتقي هذا المجال المغناطيسي بالمجال المغناطيسي الدائم في الكرة العائمة، فإنه يولد تأثير امتداد مغناطيسي،تسبب في تدوير سلك توجيه الموجات وتوليد موجة ميكانيكية بسرعة ثابتةهذه الموجة الميكانيكية تنتشر في اتجاهين. يتم امتصاص الموجة الميكانيكية التي تصل إلى نهاية قضيب القياس من قبل المكبت.يتم استشعار الموجة الميكانيكية المرسلة مرة أخرى إلى الغرفة الإلكترونية بواسطة آلية جمع الطاقة المثبتة في الغرفة الإلكترونية وتحويلها إلى نبضات التيار المقابلةآلية جمع الطاقة تحسب الفرق الزمني بين النبضين لقياس ارتفاع مستوى السائل المقاس بدقة.
مقياس مستوى مغناطيسي مقيد من نوع NYCZ500 خصائص التصميم
1تطبيق واسع: مجموعة متنوعة من أشكال المسبار، مجموعة متنوعة من أشكال اتصال العملية، مجموعة متنوعة من مواد الإنتاج، يمكن تخصيص التصميم؛
2موثوقية: لأن مقياس المستوى المقاوم المغناطيسي يتبنى مبدأ توجيه الموجات ، لا يوجد جزء ميكانيكي متحرك ، لذلك لا يوجد اصطدام ، لا ارتداء.المحول بأكمله مغلق في أنبوب الفولاذ المقاوم للصدأ، ووسيلة القياس غير اللاصقة ، عمل مستشعر موثوق به ، حياة طويلة.
3دقة عالية: نظرًا لأن مقياس المستوى المقاوم المغناطيسي يعمل بنبض الموجهات ، يتم تحديد الانتقال المقياس عن طريق قياس وقت نبض البداية والنبض النهائي ،لذا فإن دقة القياس مرتفعة والقرار أفضل من 0.01%FS، والذي يصعب تحقيق دقة مع أجهزة استشعار أخرى.
4سلامة جيدة: مقياس مستوى مقناطيسي لديه أداء عالية ضد الانفجار، آمنة جوهريا، آمنة في الاستخدام، وخاصة مناسبة لقياس المواد الكيميائية والسوائل القابلة للاشتعال.لا حاجة لفتح غطاء الخزان عند القياس، وتجنب عدم أمان القياس اليدوي.
5- من السهل تركيب مقياس مستوى مقناطيسي وسهل الصيانة: يتم تركيب مقياس مستوى مقناطيسي بشكل عام من خلال الفتحة الموجودة في الجزء العلوي من الخزان ،مناسبة خصيصًا لتثبيت خزانات التخزين تحت الأرض وخزانات تعمل بالفعل، ولا يمكن أن تؤثر على الإنتاج الطبيعي خلال عملية التثبيت.
مقياس مستوى مغناطيسي مقيد من نوع NYCZ500 مجالات التطبيق
1قياس ومراقبة مستوى الحقل الصناعي
2قياس ومراقبة مستوى الخزان
3تحكم مستوى السائل في العملية الكيميائية
4مراقبة مستوى السائل في خزان الأدوية
5مراقبة خزانات الطعام والمشروبات
6مراقبة مستوى مياه السدود
7مياه الشرب ومعالجة مياه الصرف الصحي
8قياس ومراقبة واجهة النفط والماء
9نظام إدارة قياس محطات الوقود
10قياسات ومراقبة مستوى السائل الأخرى
مقياس مستوى مغناطيسي مقيد من نوع NYCZ500المعلمات التقنية
| النموذج | NYCZ500 |
| تطبيق نموذجي | قياس مستوى السائل ، قياس واجهة السائل - السائل |
| شكل الهوائي | نوع العصا |
| مواد الهوائي | 304، 316L (اختياري) |
| نطاق القياس | 05 م |
| دقة القياس | ± 0.5 ملم |
| زاوية القياس | 10 درجة |
| إمدادات الطاقة | 24VDC (2 سلك، 4 سلك) ، 220VAC |
| درجة حرارة العملية | -40 ≈ + 200 درجة مئوية |
| ضغط العملية | -0.1~10.0MPa |
| اتصال العملية | الخيوط والشريط والعصا (اختياري) |
| مخرج الإشارة | 4... 20mA/HART/RS485/Modbus |
| التيار العامل | 4... 20mA |
| خصائص الحمل | المقاومة القصوى للحمولة 600Ω للجهد الخارجي؛ المقاومة القصوى للحمولة 2mA للجهد الخارجي |
| وقت الاستجابة | 0. 2-5 ثانية |
| مستوى الحماية | IP65، IP67، IP68 ((اختياري) |
| الدرجة المقاومة للانفجار | ExiaIICT6 Ga؛ ExiaIICT6 Gb |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

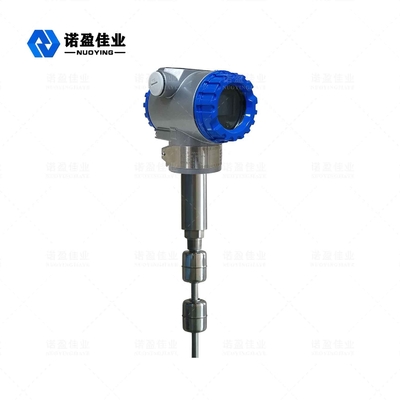

مقياس مستوى مغناطيسي مقيد من نوع NYCZ500 صور ذات صلة
