مقياس مستوى مغناطيسي بالحث المغناطيسي NYCZ500 لقياس واجهة السائل-السائل بموثوقية عالية
مقياس مستوى مغناطيسي بالحث المغناطيسي NYCZ500 مبدأ العمل
يتكون المنتج بشكل أساسي من قضيب قياس، وغرفة إلكترونية وكرة عائمة غير متصلة تلبس على قضيب القياس. يتم تركيب سلك مغناطيسي بالحث (سلك موجي) في قضيب القياس. قضيب القياس مصنوع من أنبوب من الفولاذ المقاوم للصدأ غير المغناطيسي، والذي يحمي السلك الموجي بشكل جيد.
عندما يعمل مقياس مستوى السائل المغناطيسي بالحث، يرسل مولد النبضات في الغرفة الإلكترونية نبضة بداية. عندما تنتقل هذه النبضة البداية في السلك الموجي، فإنها تولد مجالًا مغناطيسيًا دوارًا يتحرك في اتجاه السلك الموجي. عندما يلتقي هذا المجال المغناطيسي بالمجال المغناطيسي الدائم في الكرة العائمة، فإنه يولد تأثير شد مغناطيسي بالحث، مما يتسبب في التواء السلك الموجي وتوليد موجة ميكانيكية ذات سرعة ثابتة. تنتشر هذه الموجة الميكانيكية في اتجاهين. يتم امتصاص الموجة الميكانيكية التي تصل إلى نهاية قضيب القياس بواسطة المخمد. يتم استشعار الموجة الميكانيكية المنقولة مرة أخرى إلى الغرفة الإلكترونية بواسطة آلية التقاط الطاقة المثبتة في الغرفة الإلكترونية وتحويلها إلى نبضة تيار مقابلة. تحسب آلية التقاط الطاقة فرق الوقت بين النبضتين لقياس ارتفاع مستوى السائل المقاس بدقة.
مقياس مستوى مغناطيسي بالحث المغناطيسي NYCZ500 ميزات التصميم
1. قابلية تطبيق واسعة: مجموعة متنوعة من أشكال المجسات، ومجموعة متنوعة من أشكال توصيل العمليات، ومجموعة متنوعة من مواد الإنتاج، يمكن تصميمها حسب الطلب؛
2. الموثوقية: نظرًا لأن مقياس المستوى المغناطيسي بالحث يعتمد على مبدأ الموجة، فلا توجد أجزاء متحركة ميكانيكية، لذلك لا يوجد احتكاك ولا تآكل. المحول بأكمله مغلق في أنبوب من الفولاذ المقاوم للصدأ، ووسط القياس غير متصل، وعمل المستشعر موثوق به، وعمر طويل.
3. دقة عالية: نظرًا لأن مقياس المستوى المغناطيسي بالحث يعمل بنبضة موجية، فإن الإزاحة المقاسة يتم تحديدها عن طريق قياس وقت نبضة البداية ونبضة النهاية، لذلك تكون دقة القياس عالية ودقة الدقة أفضل من 0.01%FS، وهو ما يصعب تحقيقه بدقة مع مستشعرات أخرى.
مقياس مستوى مغناطيسي بالحث المغناطيسي NYCZ500 المعلمات الفنية
| الموديل | NYCZ500 |
| التطبيق النموذجي | قياس مستوى السائل، قياس واجهة السائل-السائل |
| شكل الهوائي | نوع القضيب |
| مادة الهوائي | 304، 316L (اختياري) |
| نطاق القياس | 0～ 5 متر |
| دقة القياس | ±0.5 مم |
| زاوية القياس | 10° |
| مزود الطاقة | 24VDC (2 سلك، 4 أسلاك)، 220VAC |
| درجة حرارة العملية | -40～+200°C |
| ضغط العملية | -0.1~10.0MPa |
| توصيل العملية | خيط، شفة، قوس (اختياري) |
| إخراج الإشارة | 4...20mA/HART/RS485/Modbus |
| تيار العمل | 4...20mA |
| خاصية الحمل | مقاومة الحمل القصوى 600&Omega؛ لإخراج التيار؛ مقاومة الحمل القصوى 2mA لإخراج الجهد |
| وقت الاستجابة | 0.2-5 مللي ثانية |
| مستوى الحماية | IP65، IP67، IP68 (اختياري) |
| درجة مقاومة الانفجار | Exia¡¢¢CT6 Ga؛ Exia¡¢¢CT6 Gb |
ملاحظة: يمكن تخصيص المنتجات وفقًا للمتطلبات المحددة للمستخدمين.

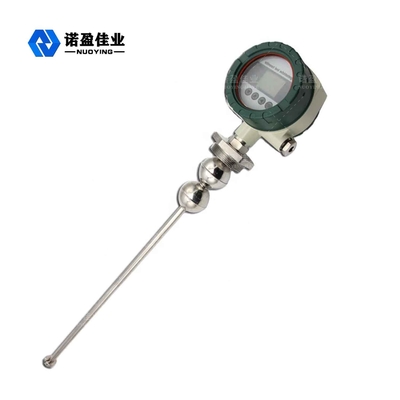

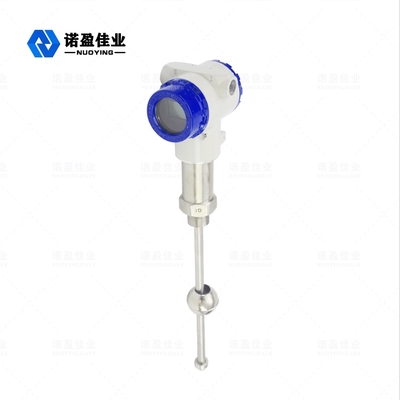

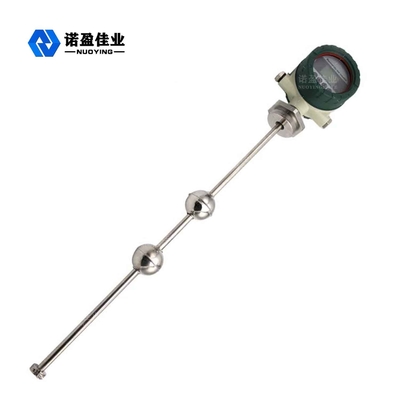

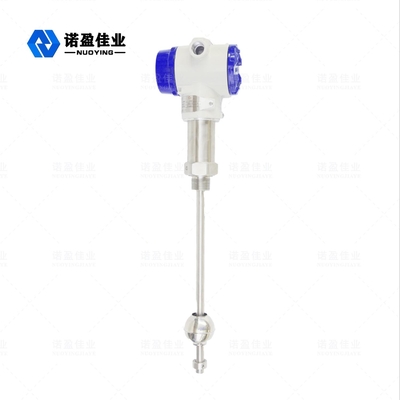

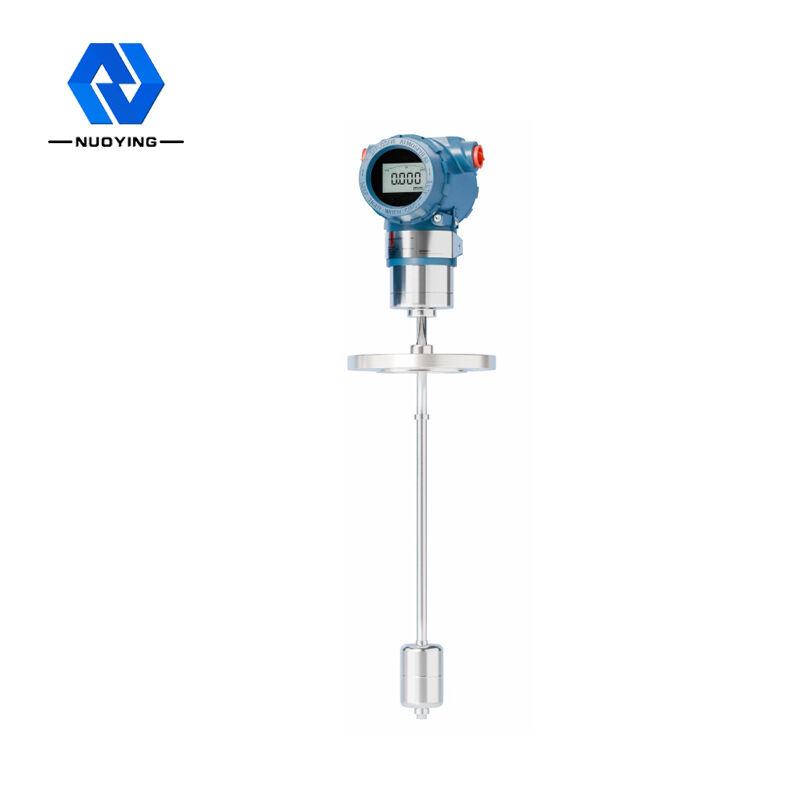

مقياس مستوى مغناطيسي بالحث المغناطيسي NYCZ500 صور ذات صلة
