| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYCZ500 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $538~$1200/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
NYCZ500 مقياس مستوى التضيق المغناطيسي 24VDC جهاز إرسال مستوى مياه الفولاذ المقاوم للصدأ عالي الدقة مصنوع في الصين
مقياس مستوى التضيق المغناطيسي NYCZ500مبدأ العمل
يتكون المنتج بشكل أساسي من قضيب قياس وغرفة إلكترونية وكرة عائمة غير متصلة بأكمام على قضيب القياس. يتم تثبيت سلك التضيق المغناطيسي (سلك الدليل الموجي) في قضيب القياس. قضيب القياس مصنوع من أنبوب غير مغناطيسي من الفولاذ المقاوم للصدأ، والذي يحمي سلك الدليل الموجي بشكل جيد للغاية.
عندما يعمل مقياس مستوى السائل المغنطيسي، يرسل مولد النبض الموجود في الغرفة الإلكترونية نبضة انطلاق. عندما يتم إرسال نبضة البداية هذه في سلك الدليل الموجي، فإنها تولد مجالًا مغناطيسيًا دوارًا يتحرك في اتجاه سلك الدليل الموجي. عندما يلتقي هذا المجال المغناطيسي بالمجال المغناطيسي الدائم في الكرة العائمة، فإنه يولد تأثير تمدد مغناطيسي، مما يتسبب في التواء سلك الدليل الموجي وتوليد موجة ميكانيكية ثابتة السرعة. تنتشر هذه الموجة الميكانيكية في اتجاهين. يتم امتصاص الموجة الميكانيكية التي تصل إلى نهاية قضيب القياس بواسطة المخمد. يتم استشعار الموجة الميكانيكية المرسلة مرة أخرى إلى الغرفة الإلكترونية بواسطة آلية التقاط الطاقة المثبتة في الغرفة الإلكترونية ويتم تحويلها إلى النبض الحالي المقابل. تقوم آلية التقاط الطاقة بحساب الفارق الزمني بين النبضتين لقياس ارتفاع مستوى السائل المقاس بدقة.
مقياس مستوى التضيق المغناطيسي NYCZ500 مجالات التطبيق
1. قياس ومراقبة مستوى المجال الصناعي
2. قياس مستوى الخزان والتحكم فيه
3. التحكم في مستوى السائل في العمليات الكيميائية
4. التحكم بمستوى السائل في خزان الأدوية
5. التحكم في خزان الأطعمة والمشروبات
مقياس مستوى التضيق المغناطيسي NYCZ500المعلمات التقنية
| نموذج | NYCZ500 |
| تطبيق نموذجي | قياس مستوى السائل، وقياس واجهة السائل والسائل |
| شكل الهوائي | نوع القضيب |
| مادة الهوائي | 304، 316 لتر (اختياري) |
| نطاق القياس | 0～5 م |
| دقة القياس | ± 0.5 ملم |
| زاوية القياس | 10° |
| مزود الطاقة | 24VDC (2 سلك، 4 سلك)، 220VAC |
| درجة حرارة العملية | -40～+200 درجة مئوية |
| ضغط العملية | -0.1 ~ 10.0 ميجا باسكال |
| اتصال العملية | الموضوع، شفة، قوس (اختياري) |
| إخراج الإشارة | 4...20mA/هارت/RS485/مودبوس |
| العمل الحالي | 4...20 مللي أمبير |
| خاصية التحميل | الحد الأقصى لمقاومة الحمل 600Ω للإخراج الحالي؛ أقصى مقاومة للحمل 2 مللي أمبير لإخراج الجهد |
| وقت الاستجابة | 0.2-5 مللي ثانية |
| مستوى الحماية | IP65، IP67، IP68 (اختياري) |
| درجة مقاومة للانفجار | ExiaⅡCT6 جا؛ إكسياⅡCT6 جيجابايت |
ملحوظة: يمكن تخصيص المنتجات وفقًا للمتطلبات المحددة للمستخدمين.

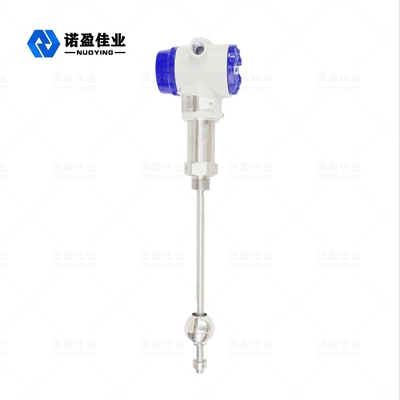

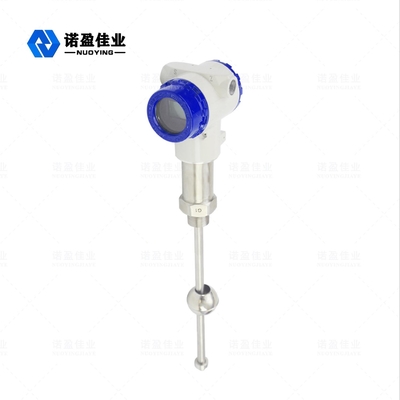

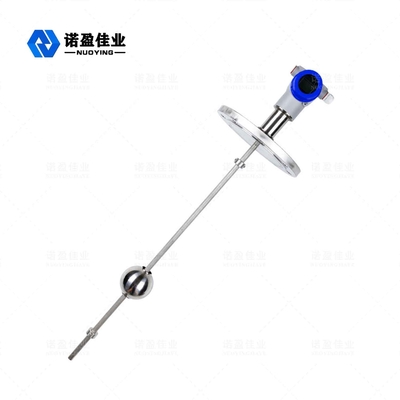

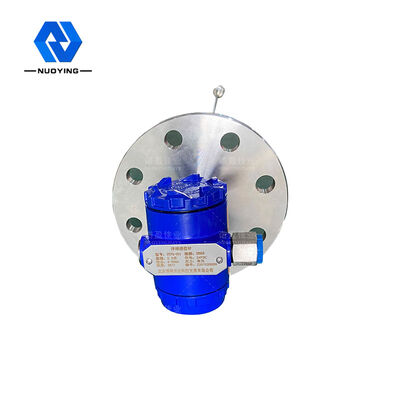

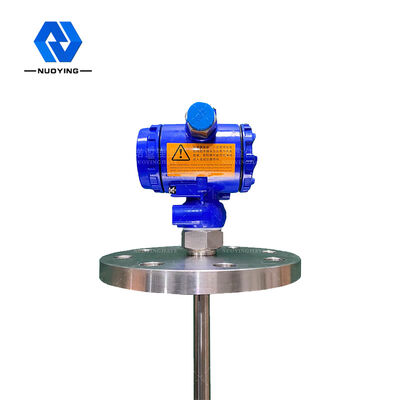

مقياس مستوى التضيق المغناطيسي NYCZ500 صور ذات صلة
فيديو
فيديو
فيديو
فيديو
فيديو
