| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYCZ500 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $560~$1200/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
NYCZ500 نوع الكابل مقياس مستوى مغناطيسي للقياس المستوى من السوائل المختلفة مع نطاق 25m
NYCZ500 نوع الكابل مقياس مستوى مغناطيسيمبدأ العمل
يتكون المنتج أساسًا من قضيب قياس، وغرفة إلكترونية وكرة عائمة غير متصلة على قضيب القياس.يتم تثبيت سلك مغناطيسي (سلك توجيه الموجات) في قضيب القياسيتم صنع عصا القياس من أنبوب الفولاذ المقاوم للصدأ غير المغناطيسي، والذي يحمي سلك توجيه الموجات بشكل جيد جدا.
عندما يعمل مقياس مستوى السائل المغناطيسي، مولد النبضات في الغرفة الإلكترونية يرسل نبضة بداية.يخلق مجالا مغناطيسيا دوارا يتحرك في اتجاه سلك الموجهعندما يلتقي هذا المجال المغناطيسي بالمجال المغناطيسي الدائم في الكرة العائمة، فإنه يولد تأثير امتداد مغناطيسي،تسبب في تدوير سلك توجيه الموجات وتوليد موجة ميكانيكية بسرعة ثابتةهذه الموجة الميكانيكية تنتشر في اتجاهين. يتم امتصاص الموجة الميكانيكية التي تصل إلى نهاية قضيب القياس من قبل المكبت.يتم استشعار الموجة الميكانيكية المرسلة مرة أخرى إلى الغرفة الإلكترونية بواسطة آلية جمع الطاقة المثبتة في الغرفة الإلكترونية وتحويلها إلى نبضات التيار المقابلةآلية جمع الطاقة تحسب الفرق الزمني بين النبضين لقياس ارتفاع مستوى السائل المقاس بدقة.
NYCZ500 نوع الكابل ميزات تصميم مقياس المستوى المغناطيسي
◎ قابلية التطبيق الأكثر اتساعًا ، مع أشكال مسبار متعددة ، وأشكال اتصال عملية متعددة ، ومواد إنتاج متعددة ، والتي يمكن تخصيصها ؛
◎ موثوقية عالية: نظرًا لأن مقياس مستوى السائل المقاوم المغناطيسي يتبنى مبدأ الموجهات ، فلا يوجد جزء ميكانيكي متحرك ، لذلك لا يوجد اصطدام وتآكل.المحول بأكمله مغلق في أنبوب الفولاذ المقاوم للصدأ، والذي لا يلامس وسيلة القياس. يعمل المستشعر بشكل موثوق به وله عمر خدمة طويل.
◎السلامة الجيدة: مقياس مستوى السائل المقاوم المغناطيسي له أداء عال ضد الانفجار ، وهو آمن بطبيعته وآمن في الاستخدام ،وهي مناسبة بشكل خاص لقياس المواد الخام الكيميائية والسوائل القابلة للاشتعالليس من الضروري فتح غطاء الخزان أثناء القياس لتجنب عدم أمان القياس اليدوي.
NYCZ500 نوع الكابل مقياس مستوى مغناطيسيالمعلمات التقنية
| النموذج | NYCZ500 |
| تطبيق نموذجي | قياس مستوى السائل ، قياس واجهة السائل - السائل |
| شكل الهوائي | نوع الكابل |
| مواد الهوائي | 304، 316L (اختياري) |
| نطاق القياس | 025 متر |
| دقة القياس | ± 0.5 ملم |
| زاوية القياس | 10 درجة |
| إمدادات الطاقة | 24VDC (2 سلك، 4 سلك) ، 220VAC |
| درجة حرارة العملية | -40 ≈ + 200 درجة مئوية |
| ضغط العملية | -0.1~10.0MPa |
| اتصال العملية | الخيوط والشريط والعصا (اختياري) |
| مخرج الإشارة | 4... 20mA/HART/RS485/Modbus |
| التيار العامل | 4... 20mA |
| خصائص الحمل | المقاومة القصوى للحمولة 600Ω للجهد الخارجي؛ المقاومة القصوى للحمولة 2mA للجهد الخارجي |
| وقت الاستجابة | 0. 2-5 ثانية |
| مستوى الحماية | IP65، IP67، IP68 ((اختياري) |
| الدرجة المقاومة للانفجار | ExiaIICT6 Ga؛ ExiaIICT6 Gb |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

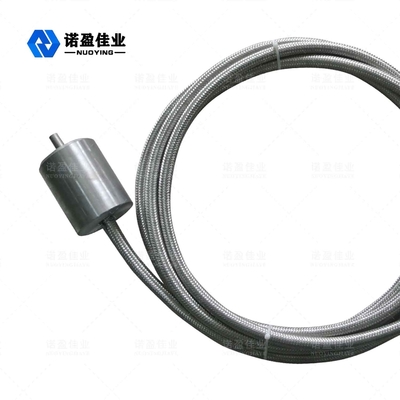

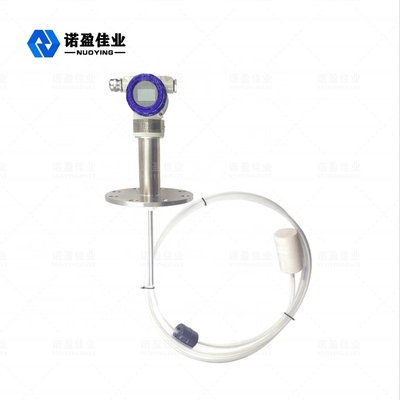

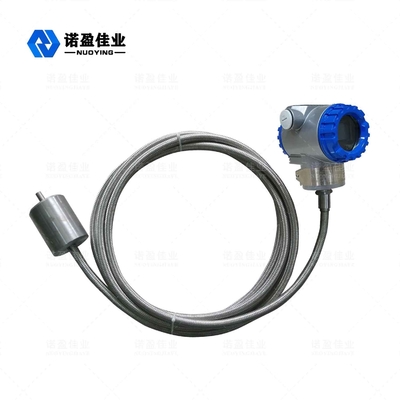

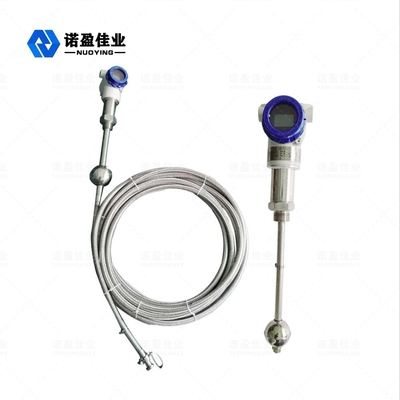

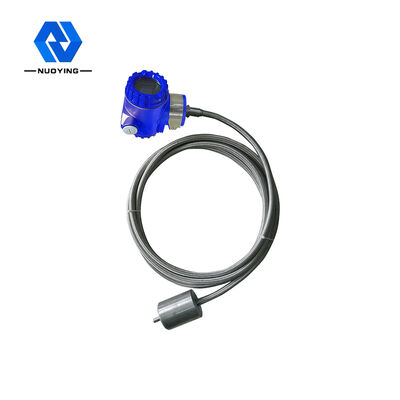

NYCZ500 نوع الكابل مقياس مستوى مغناطيسي صور ذات صلة
